Examples of Tensile Structures Works

Jan 18

Written By Billy Kehoe

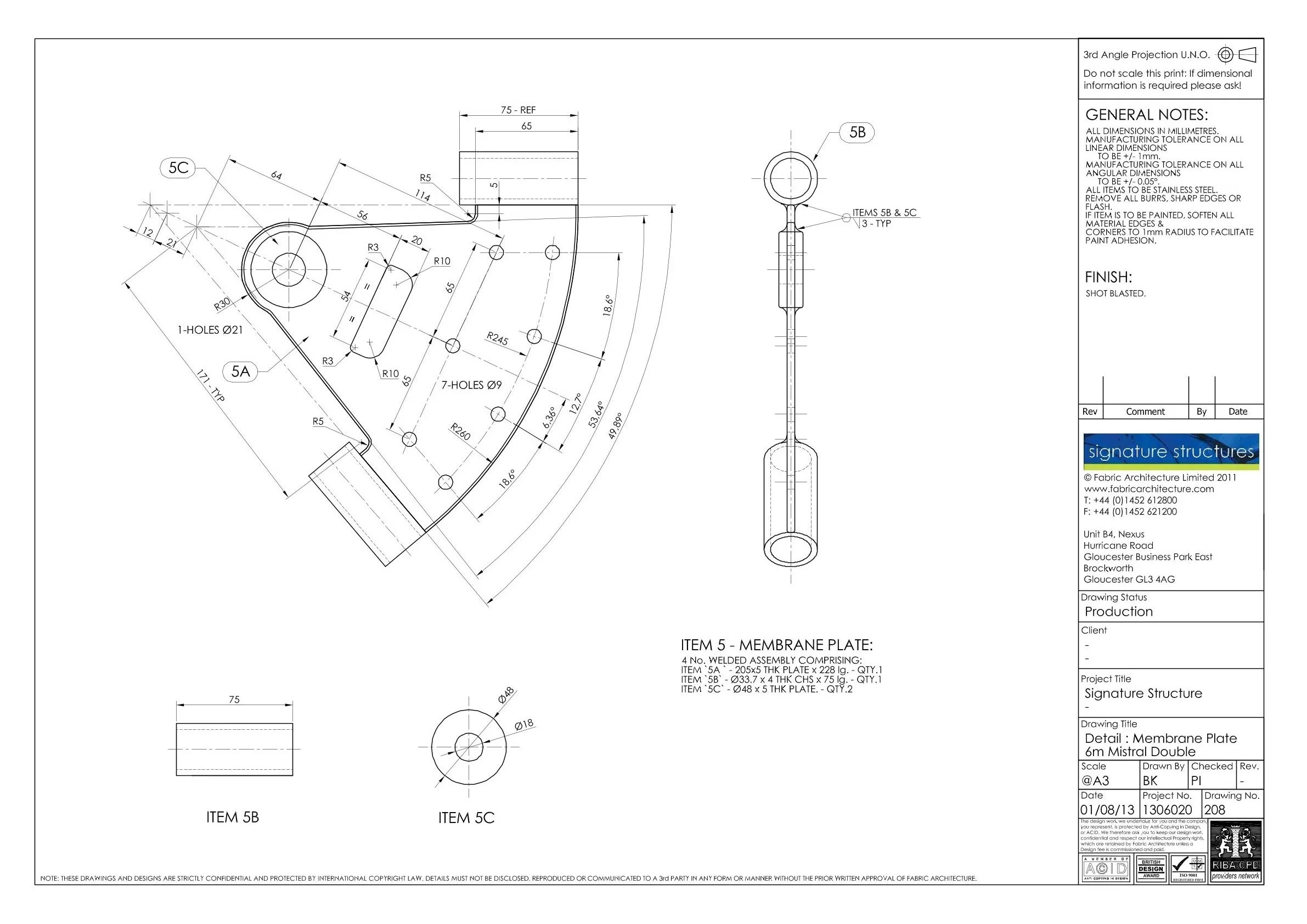

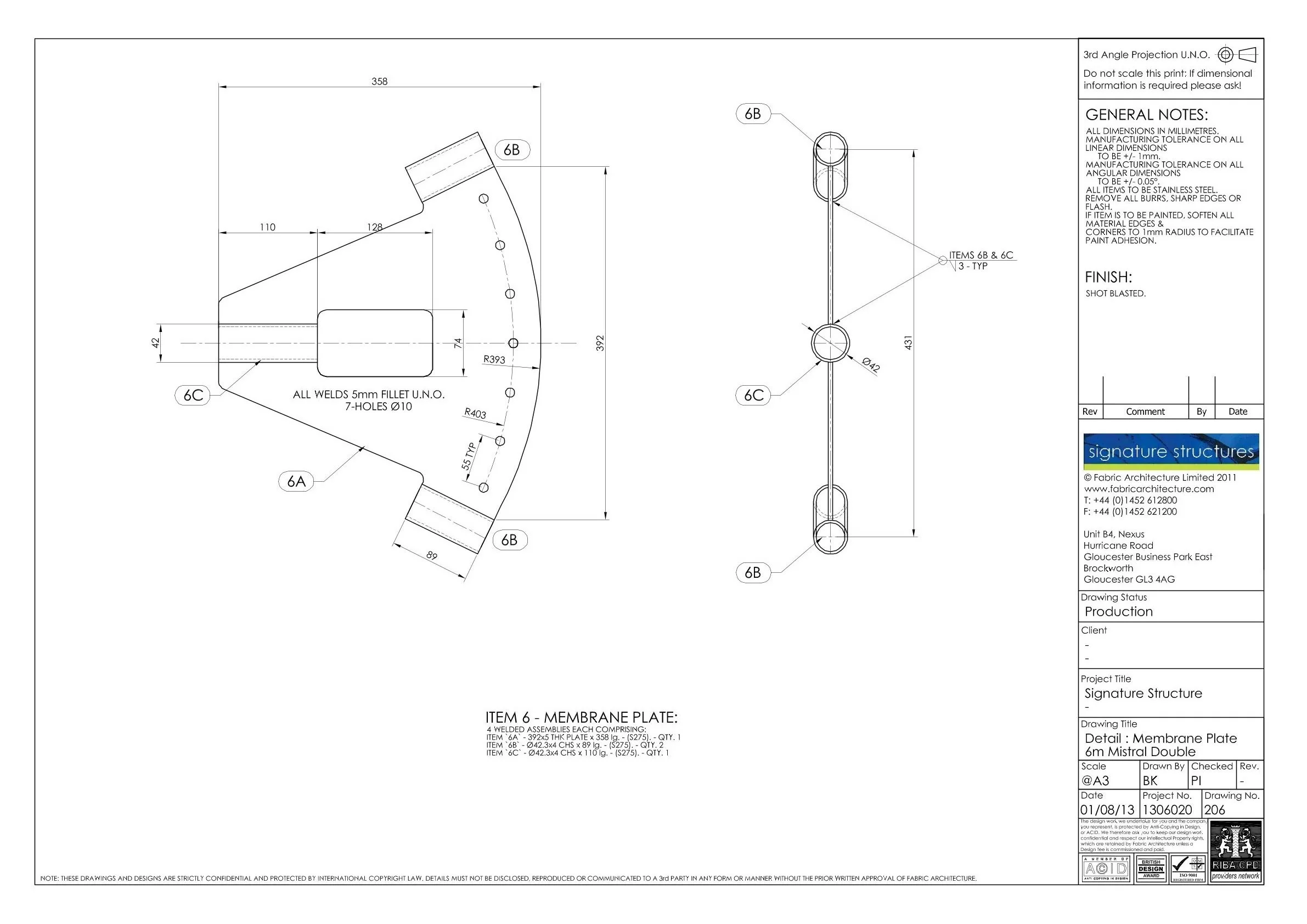

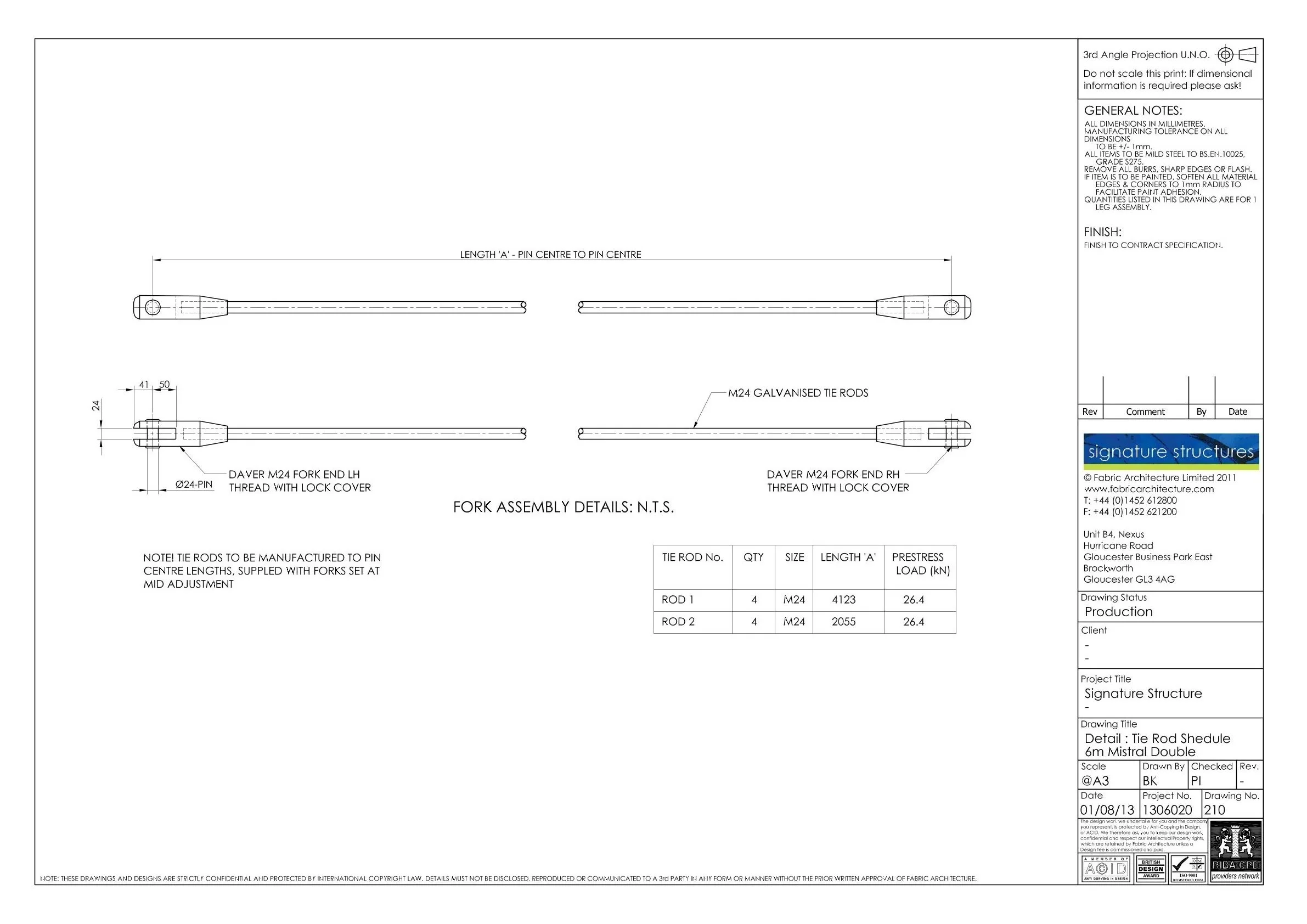

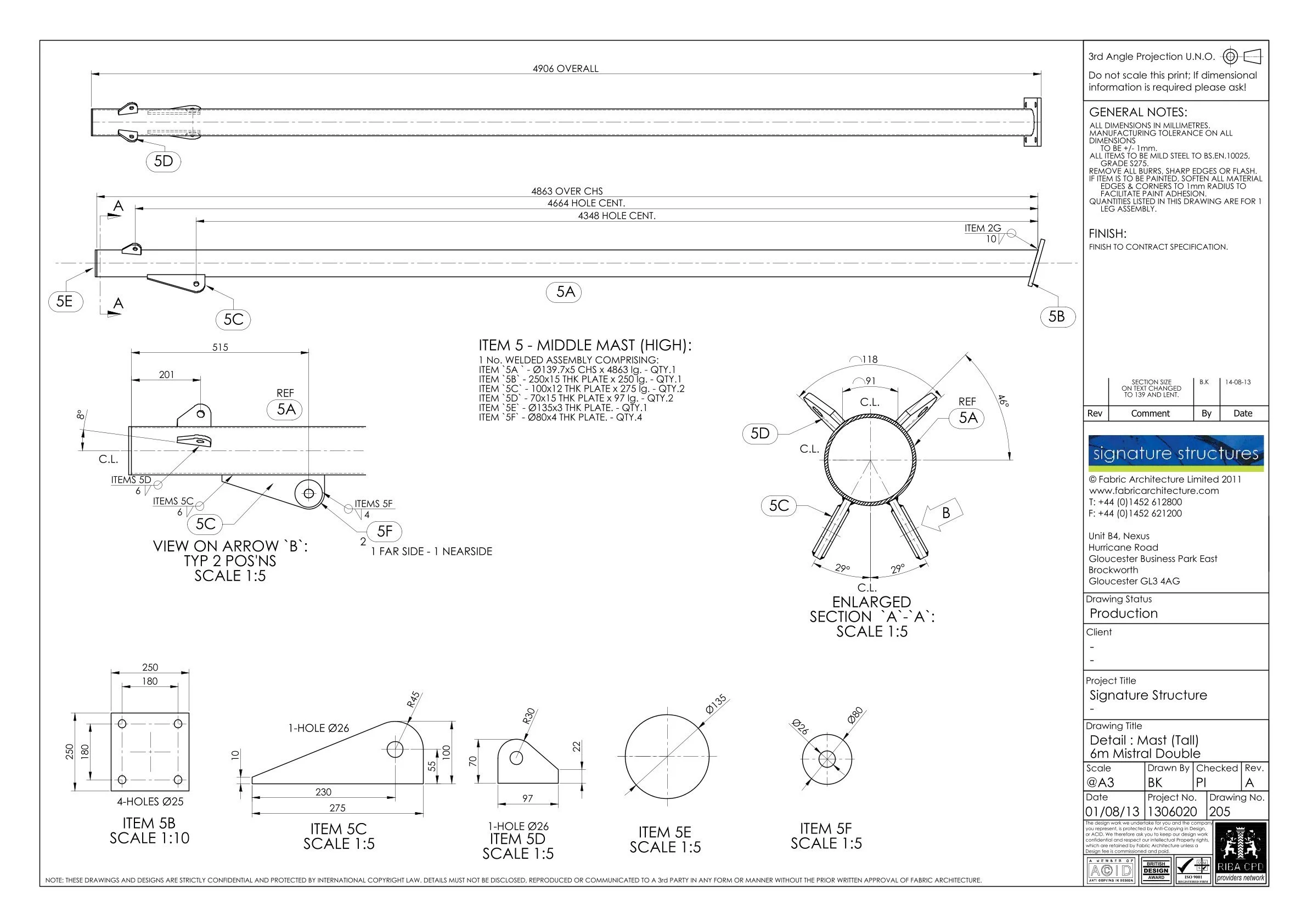

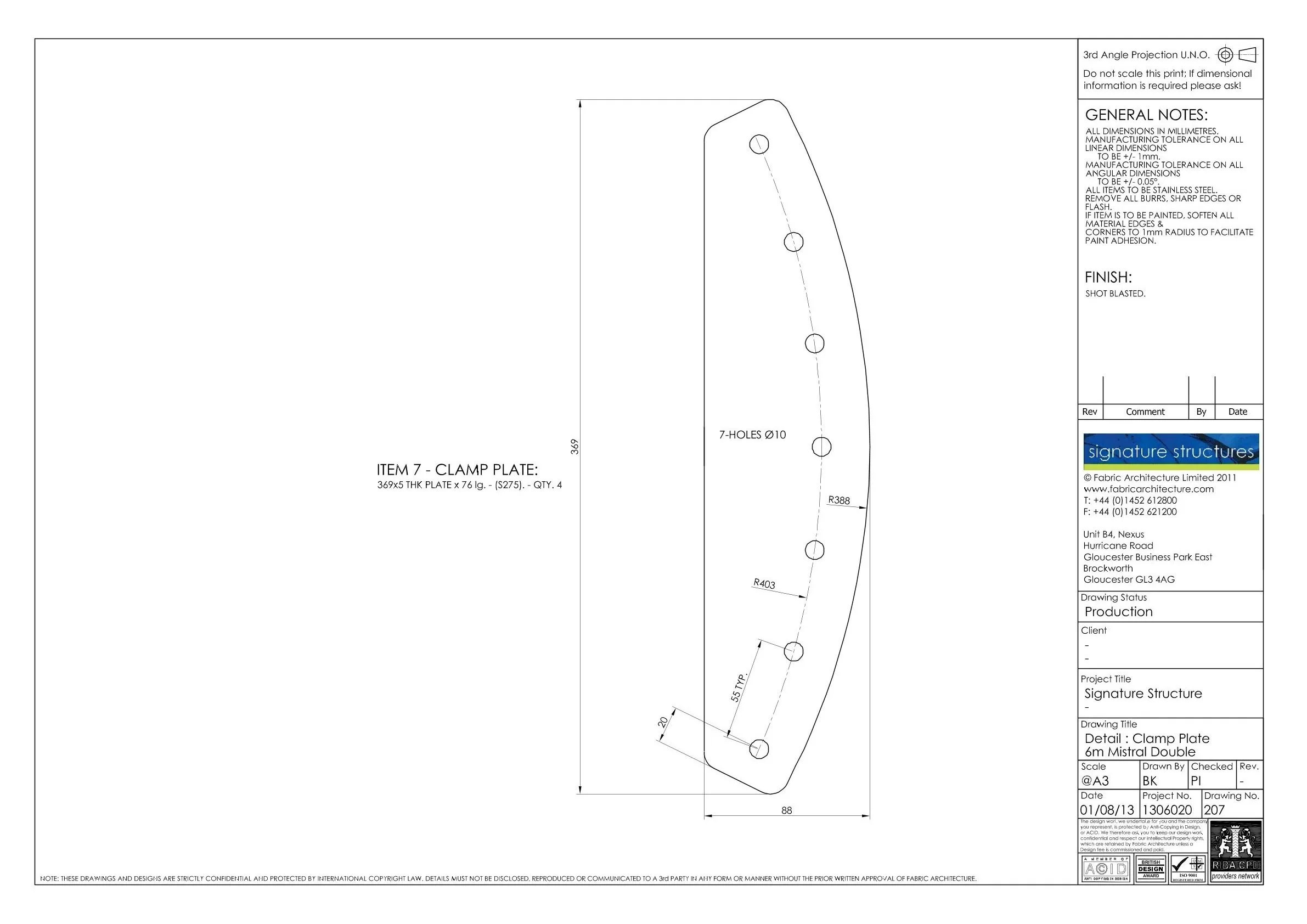

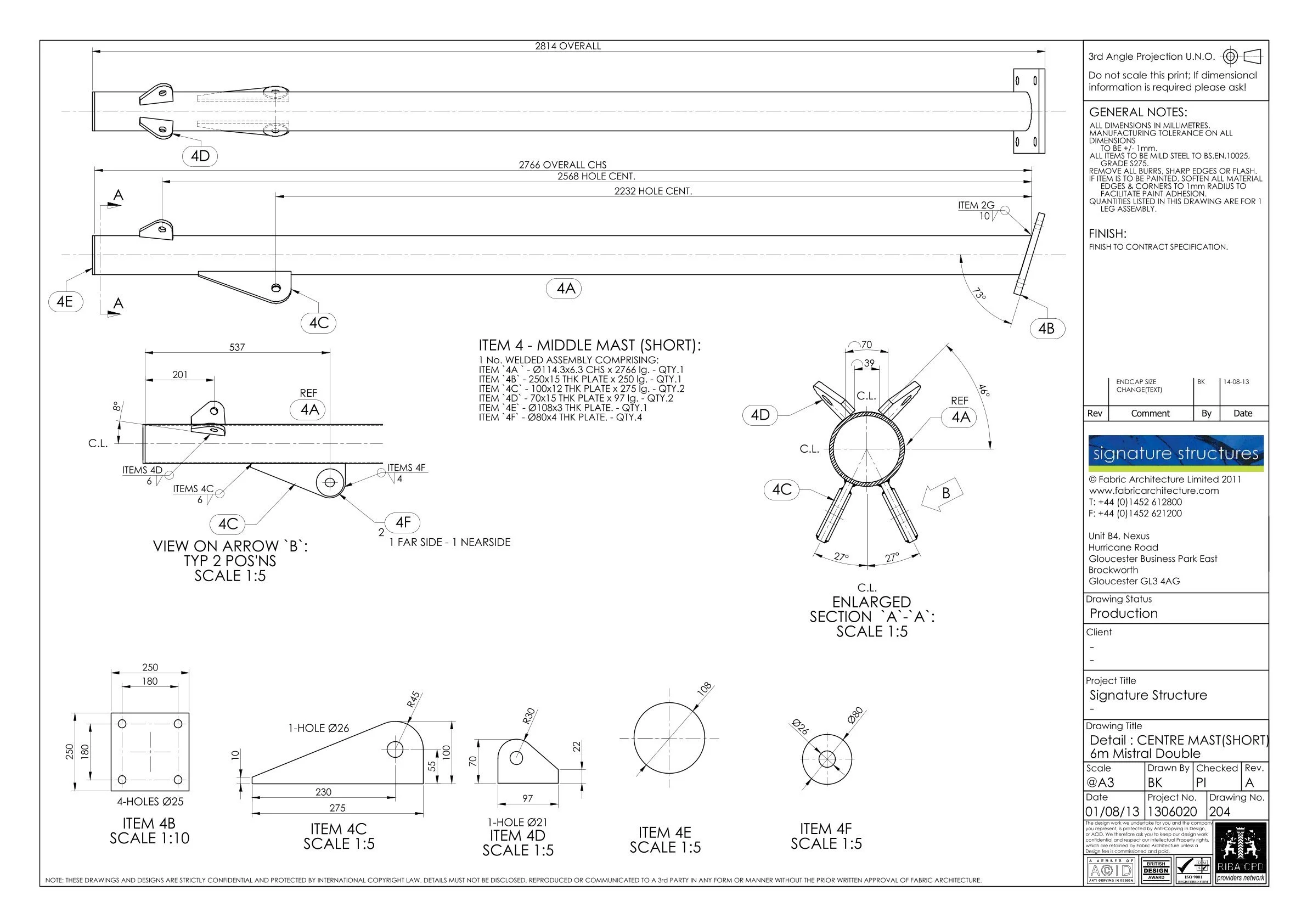

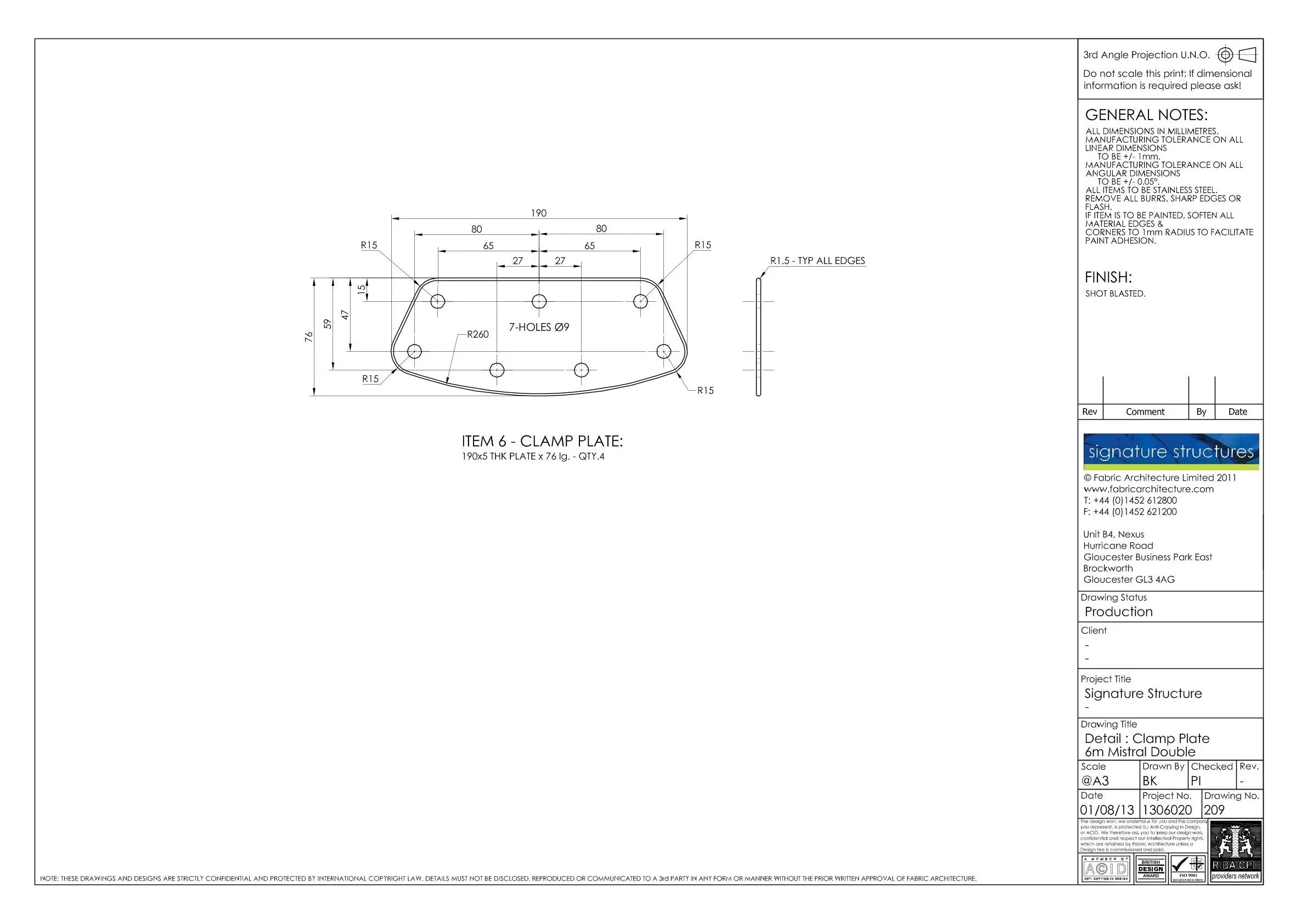

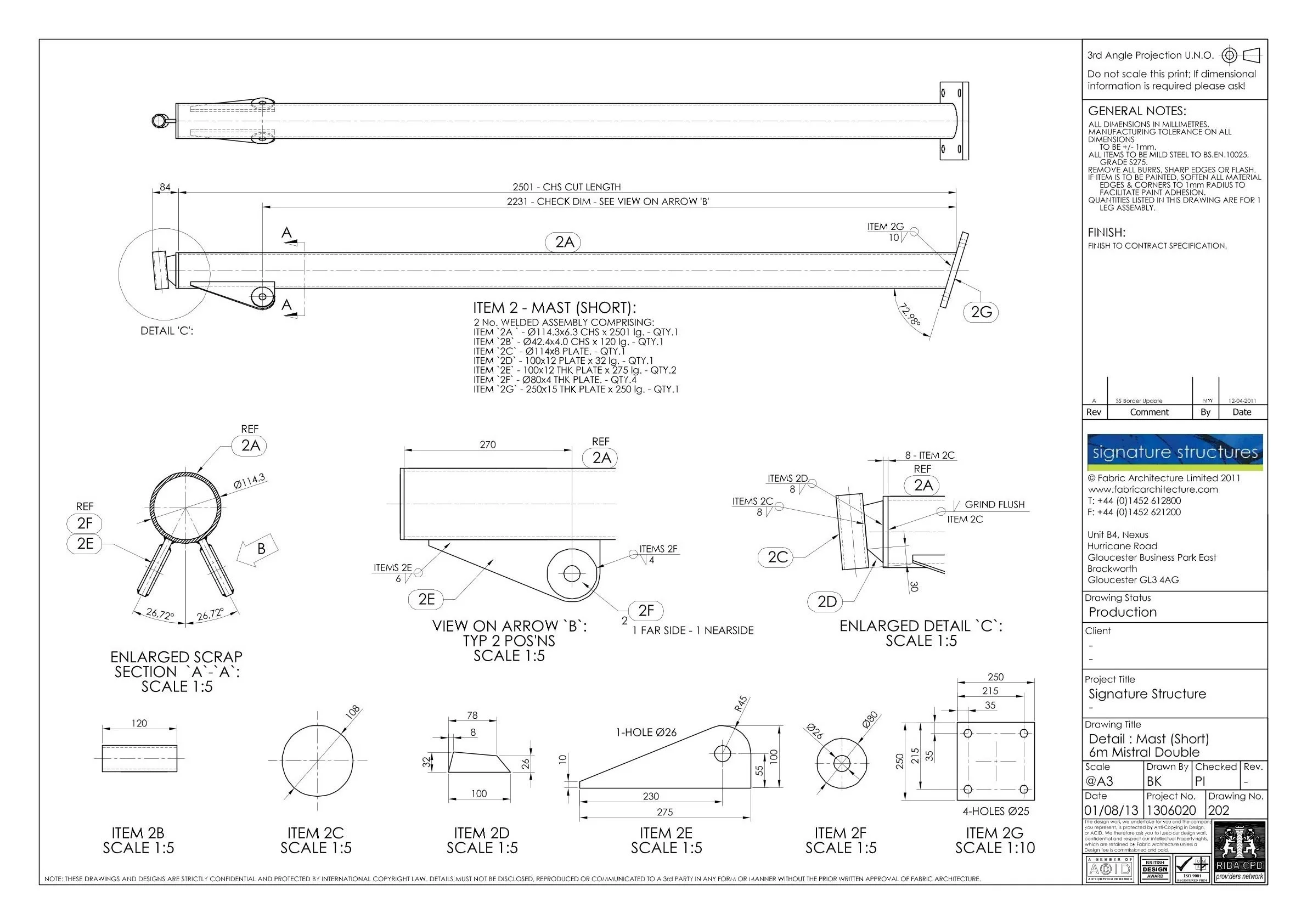

Fulham Cross Tensile Structure 6M Mistrol Double

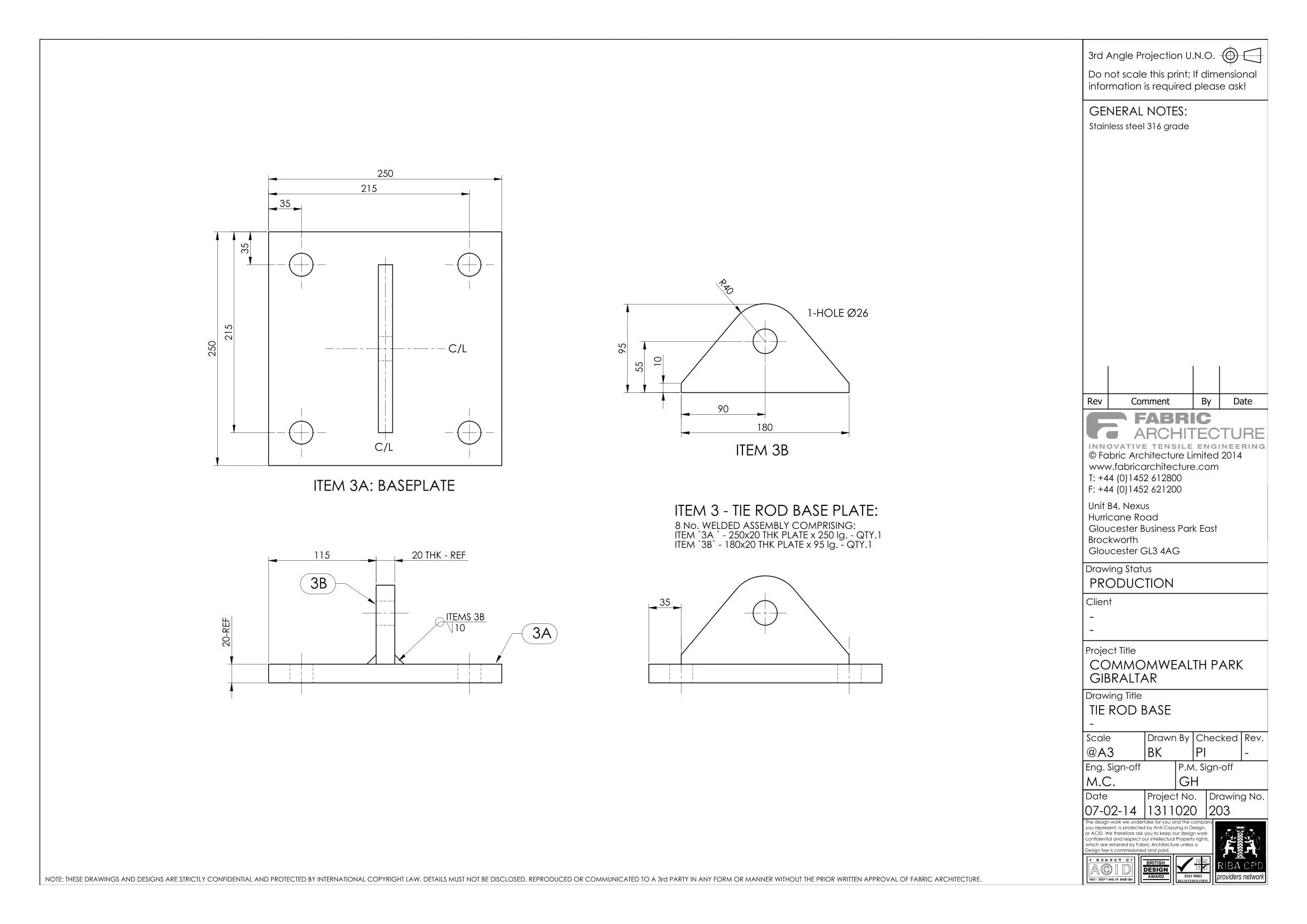

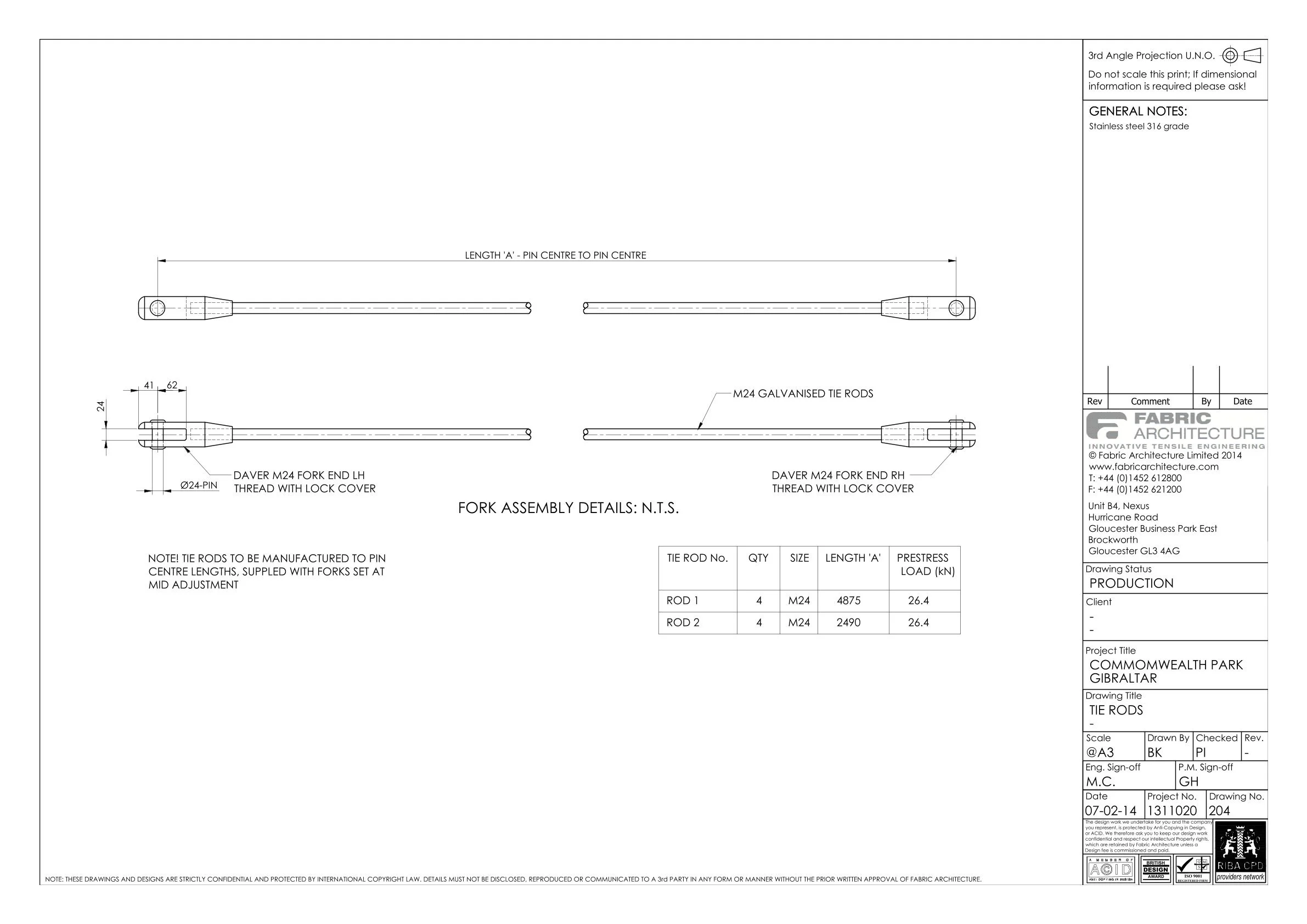

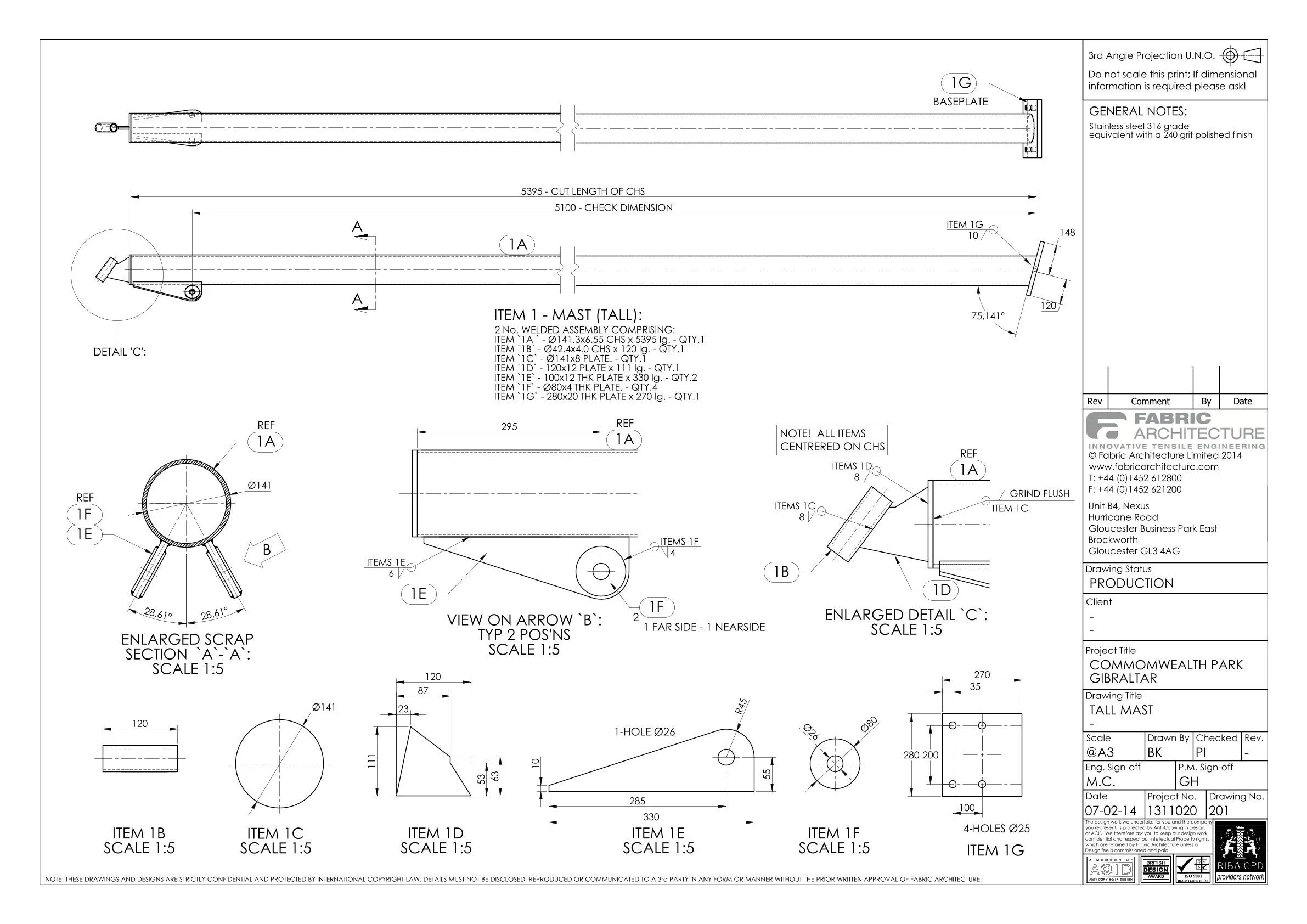

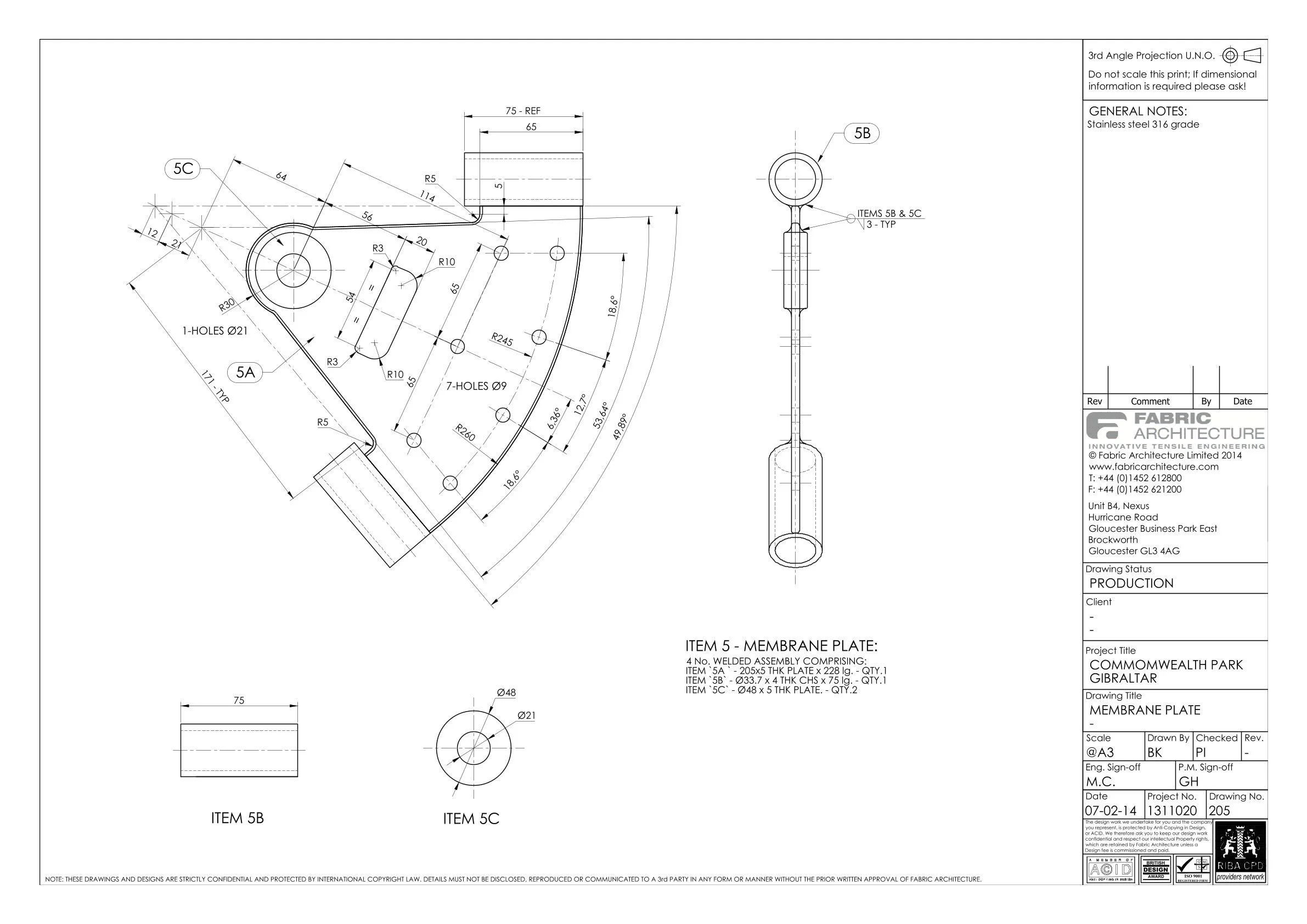

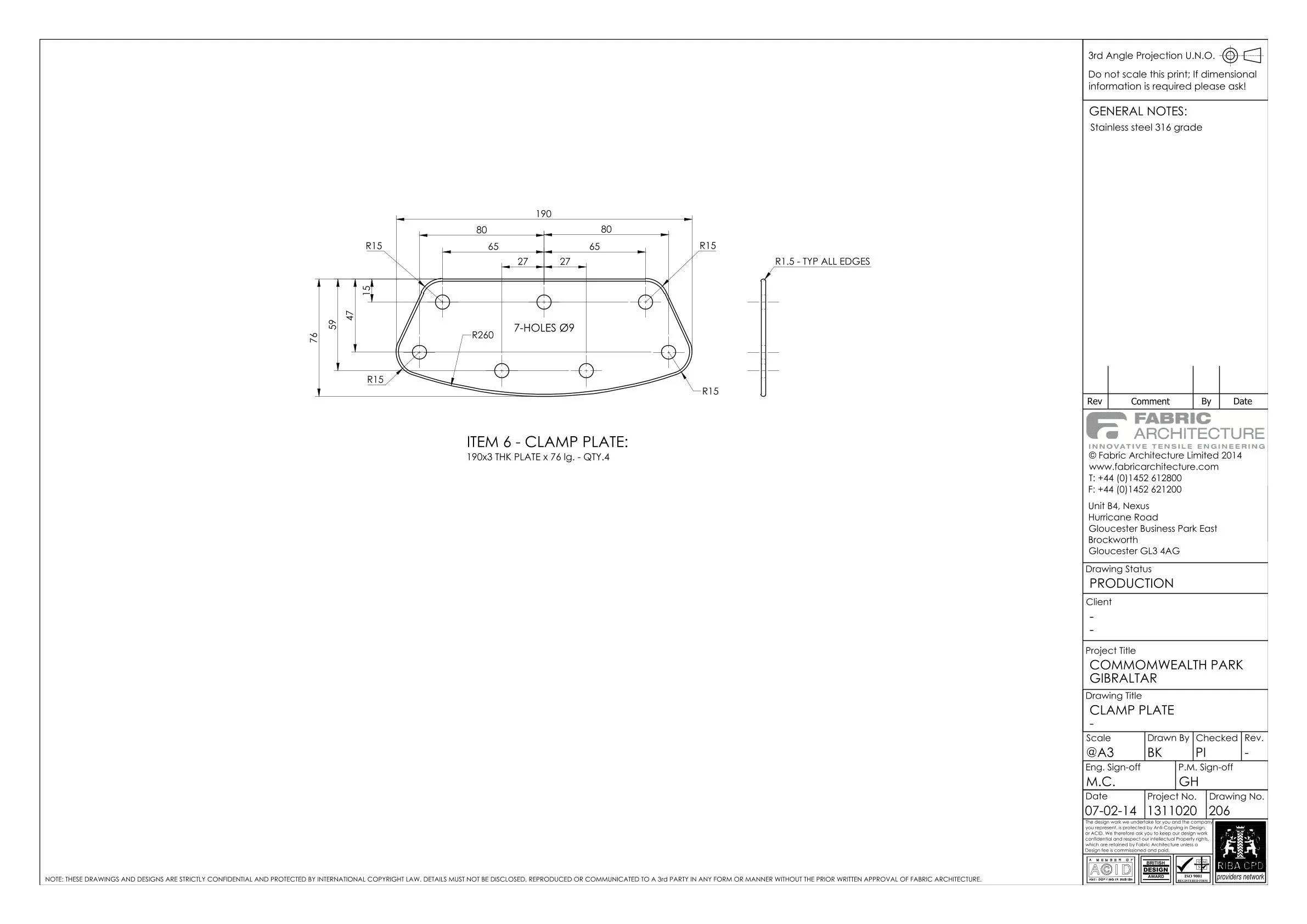

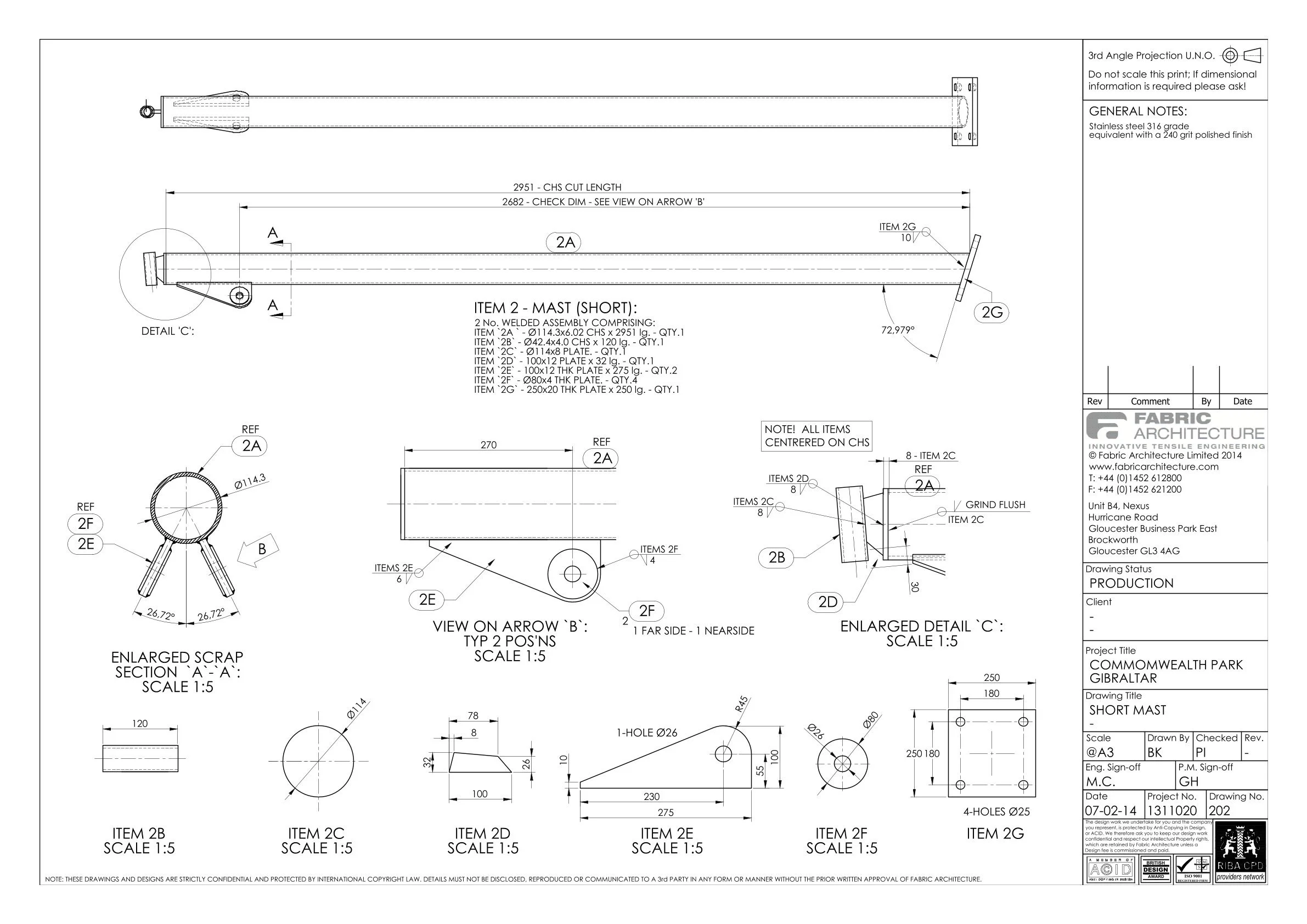

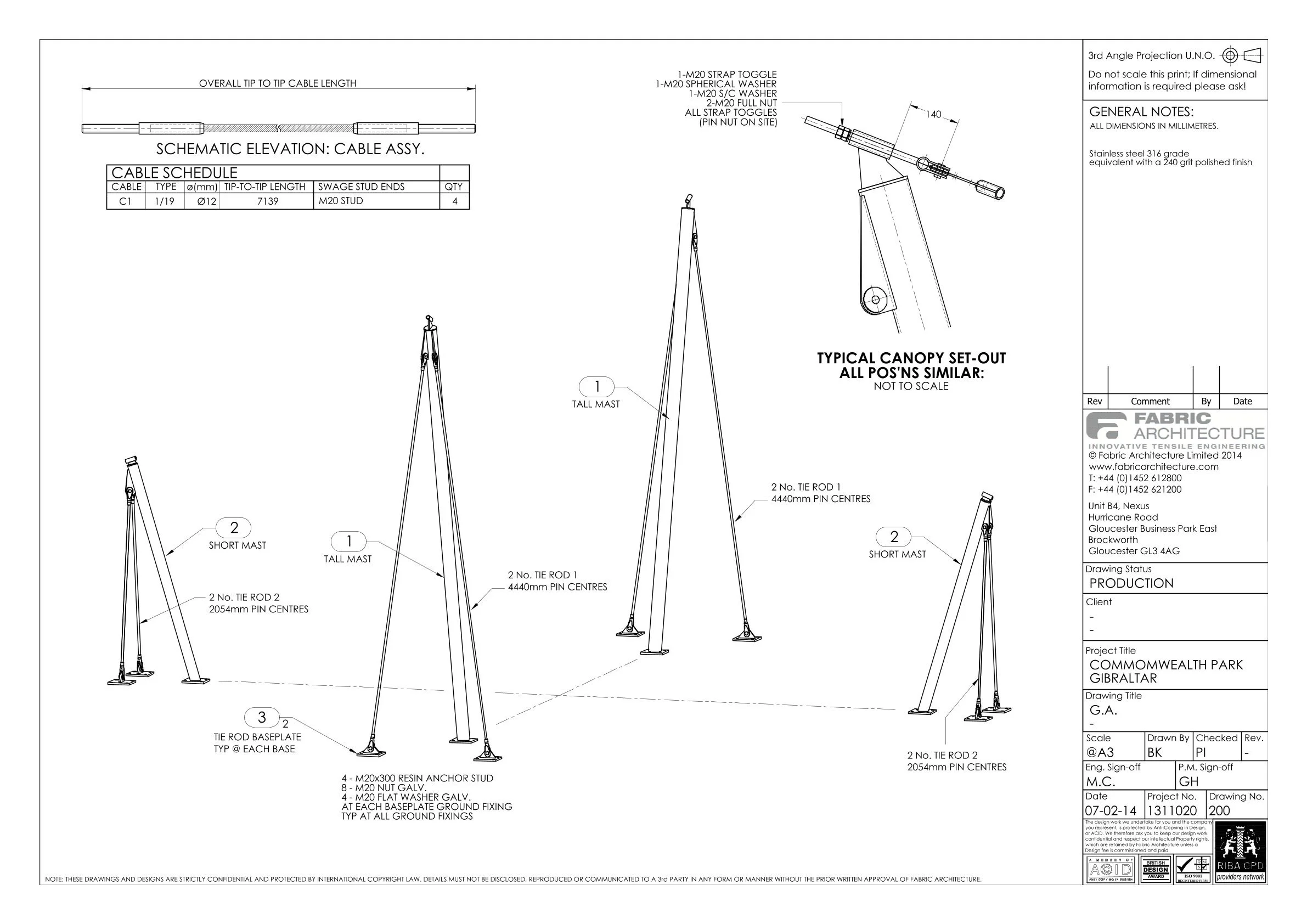

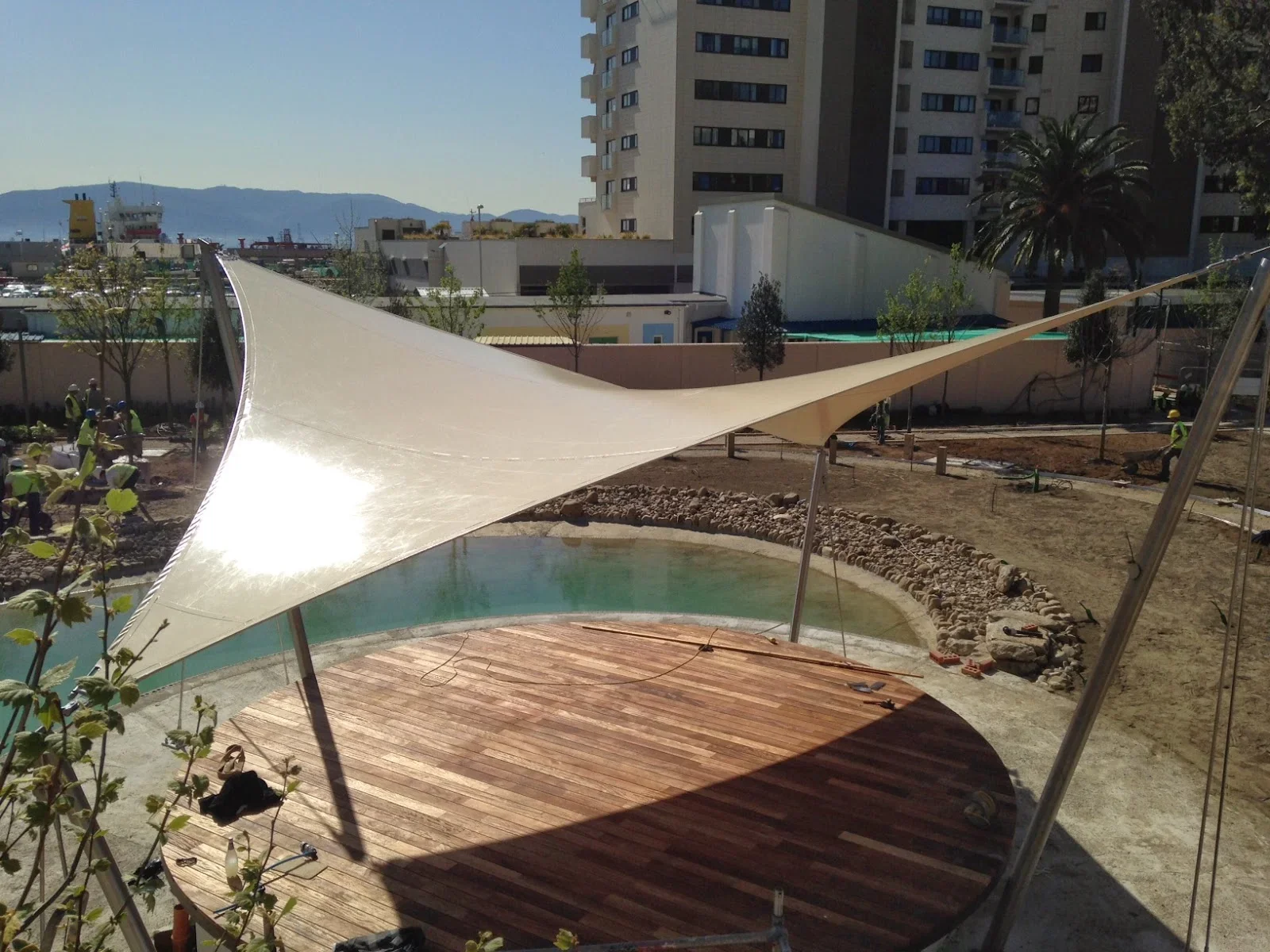

Tensile Structure Gibraltar

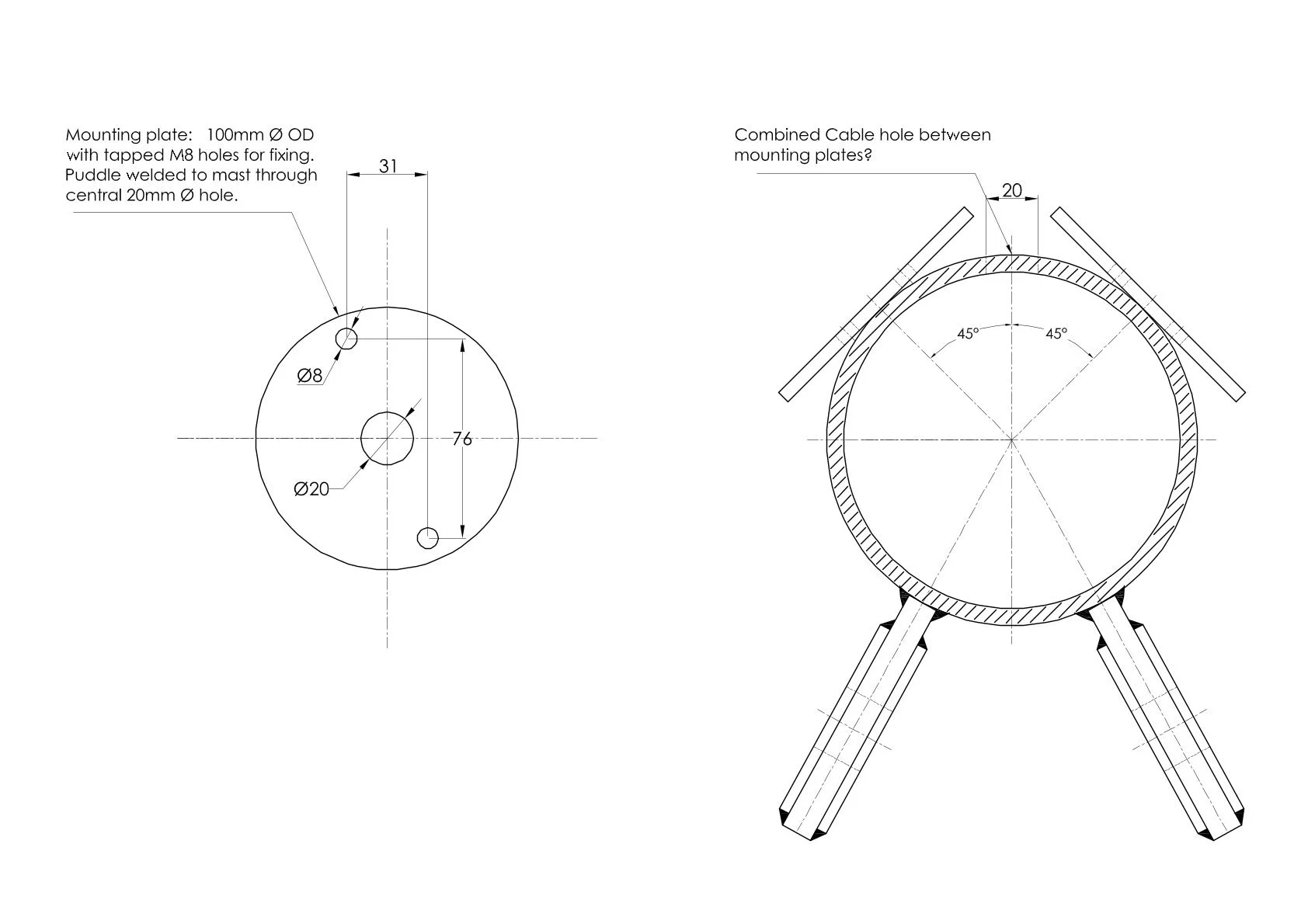

1311020-Lighting Bracket Proposal.jpg

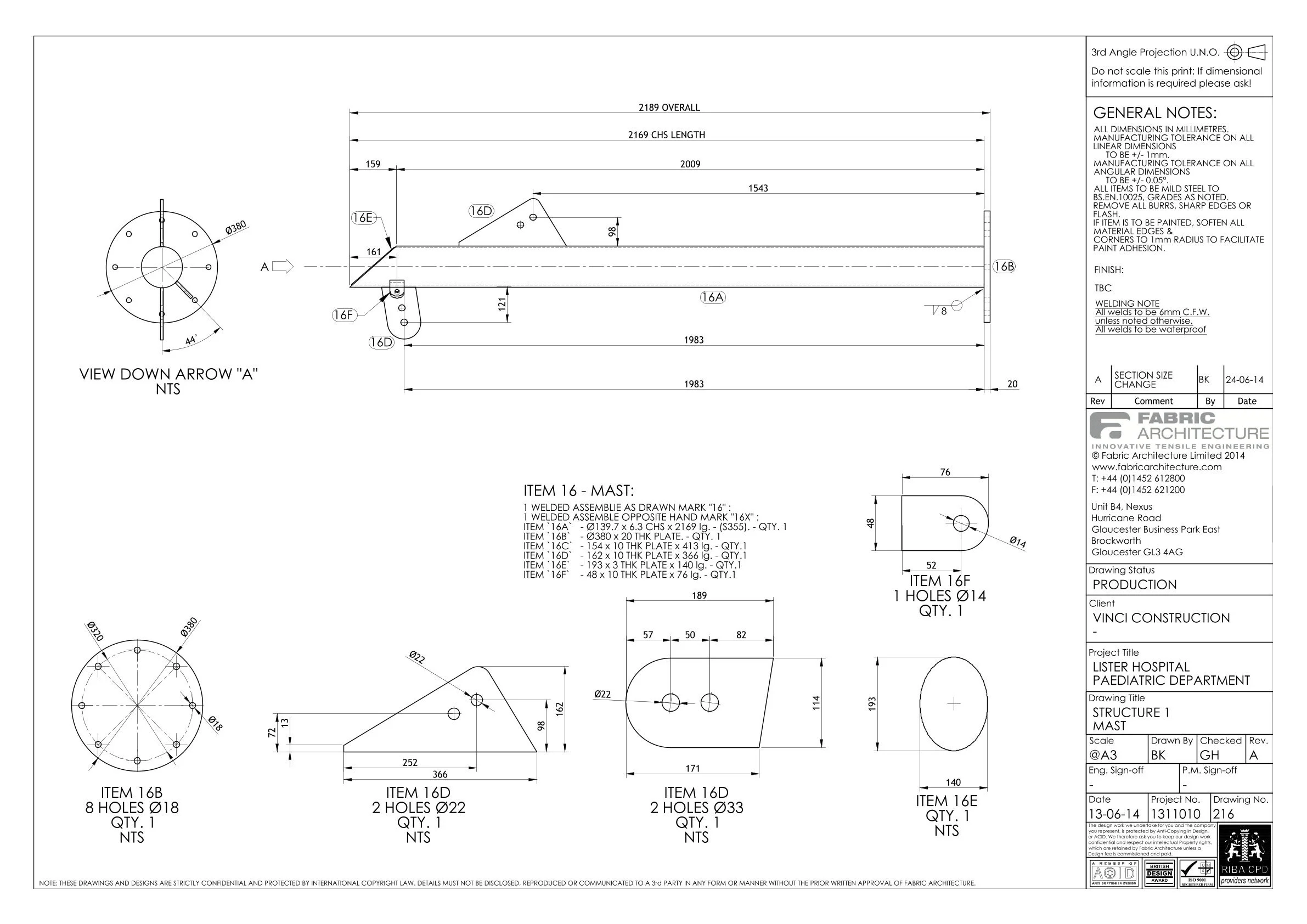

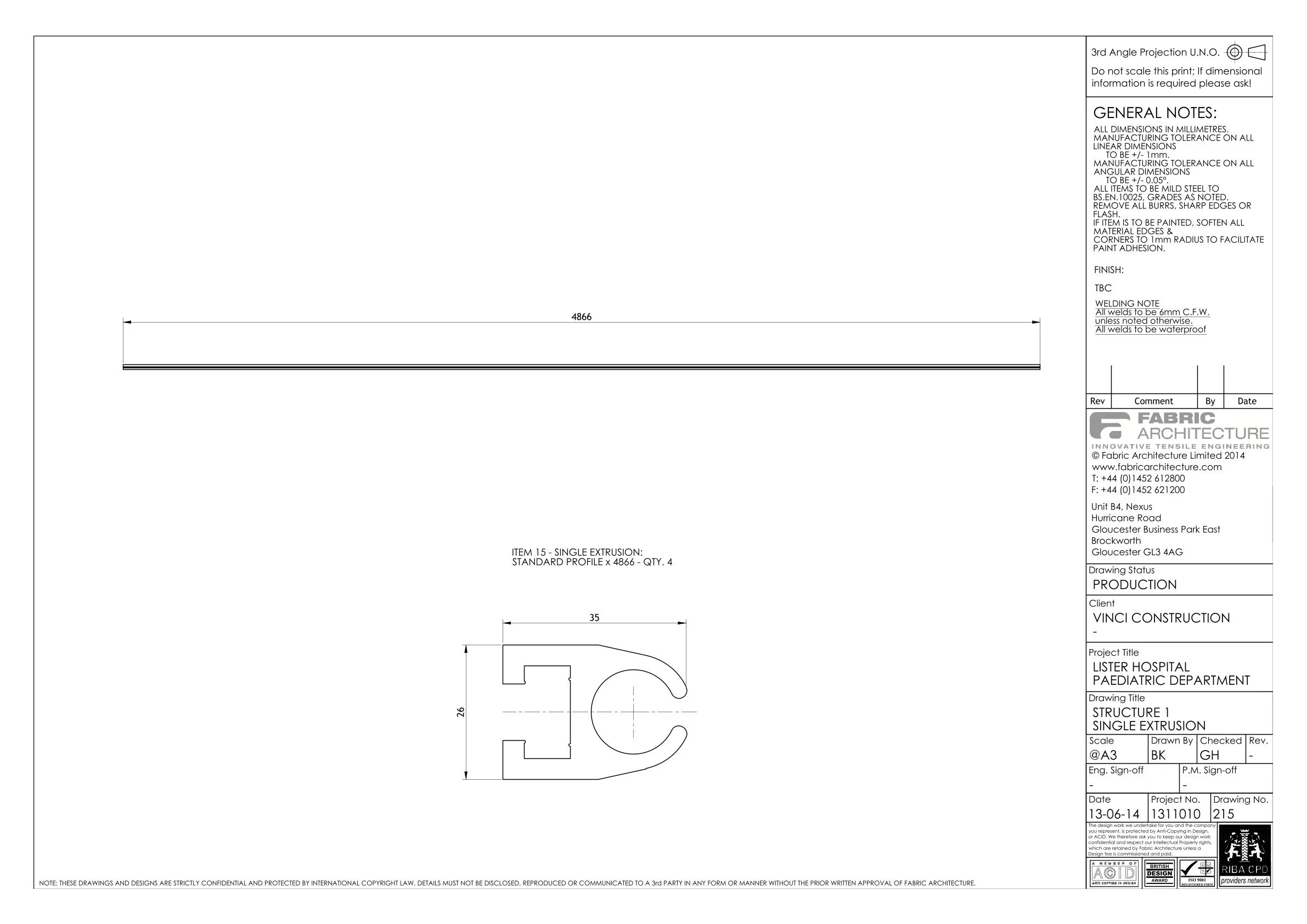

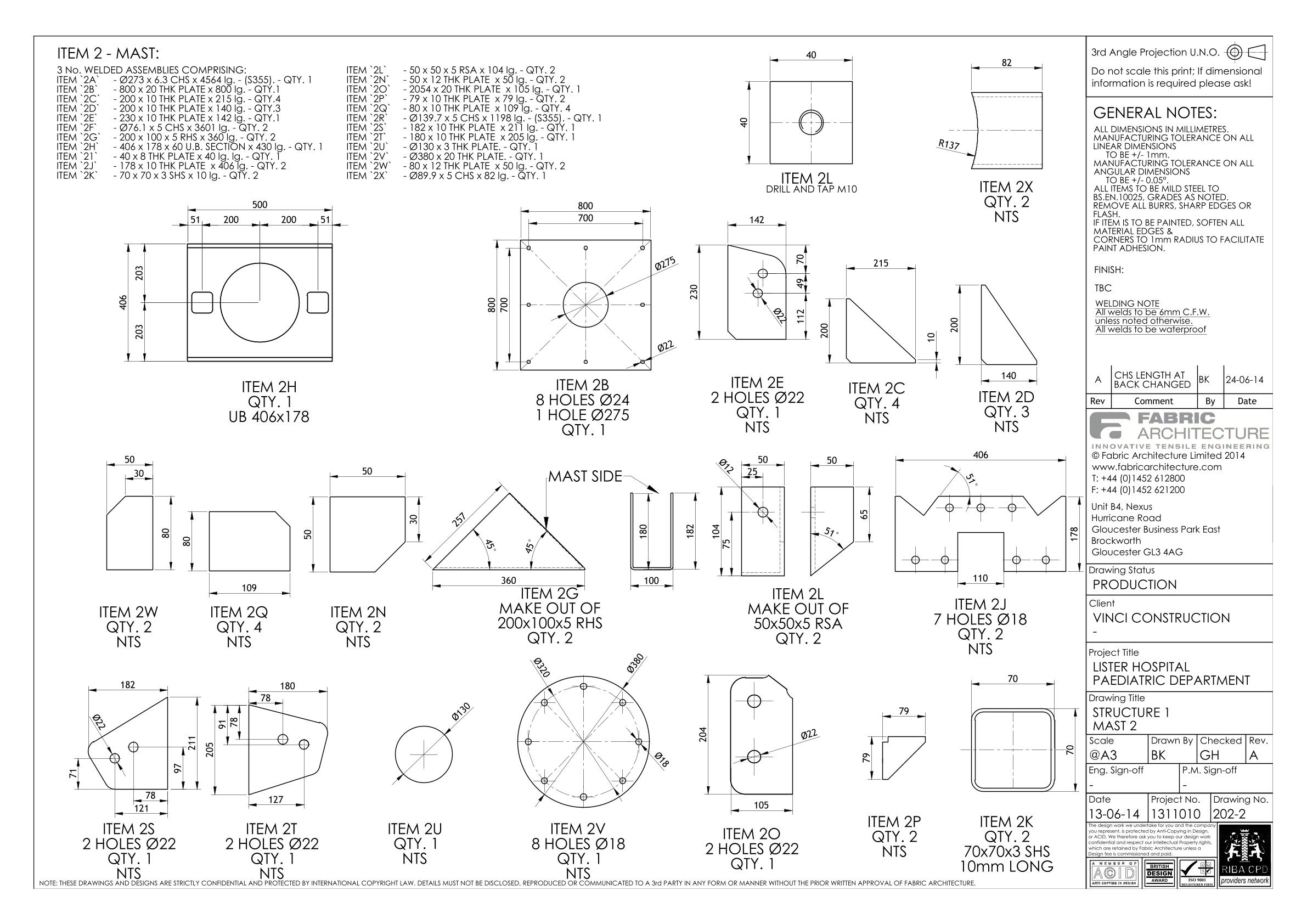

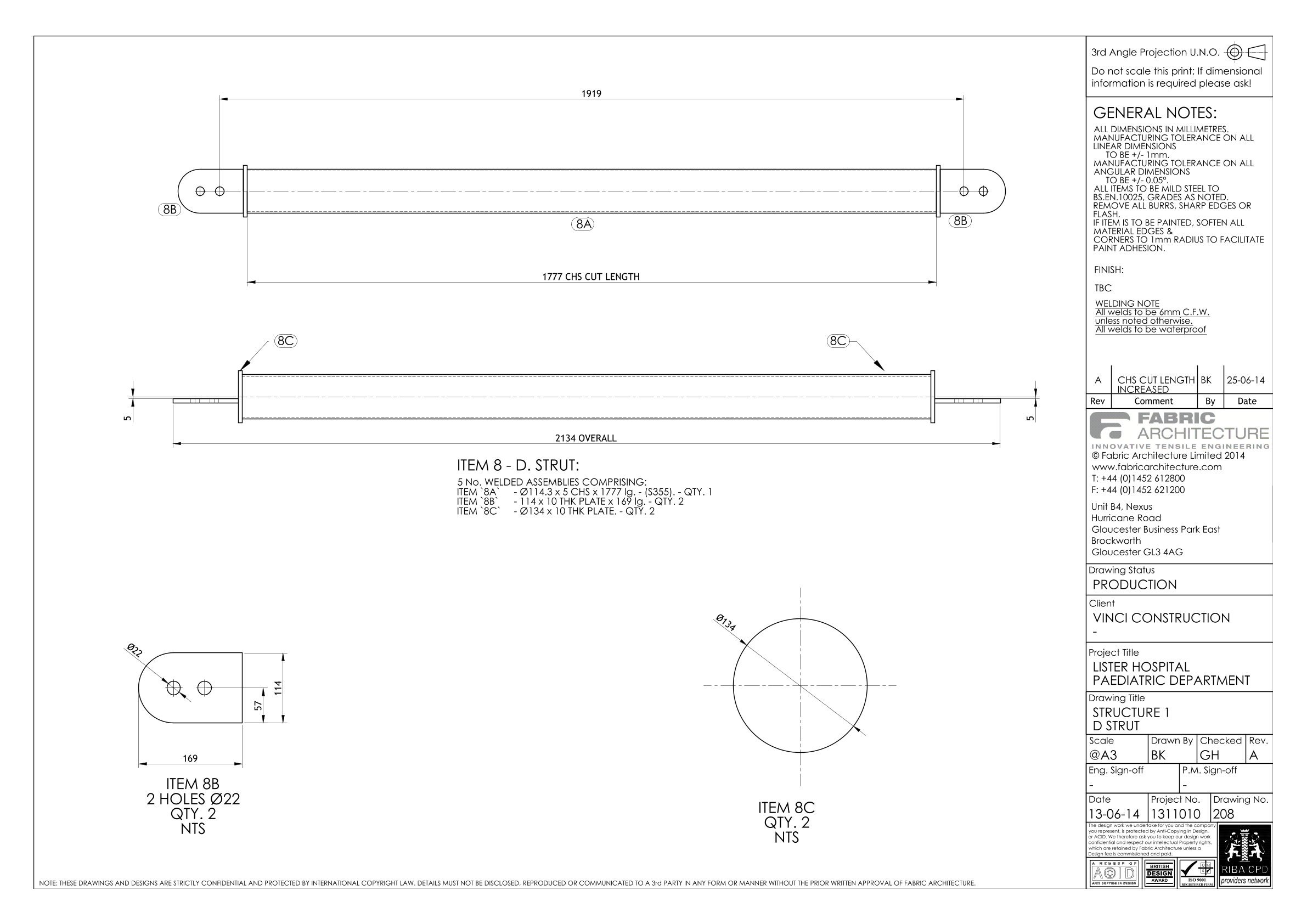

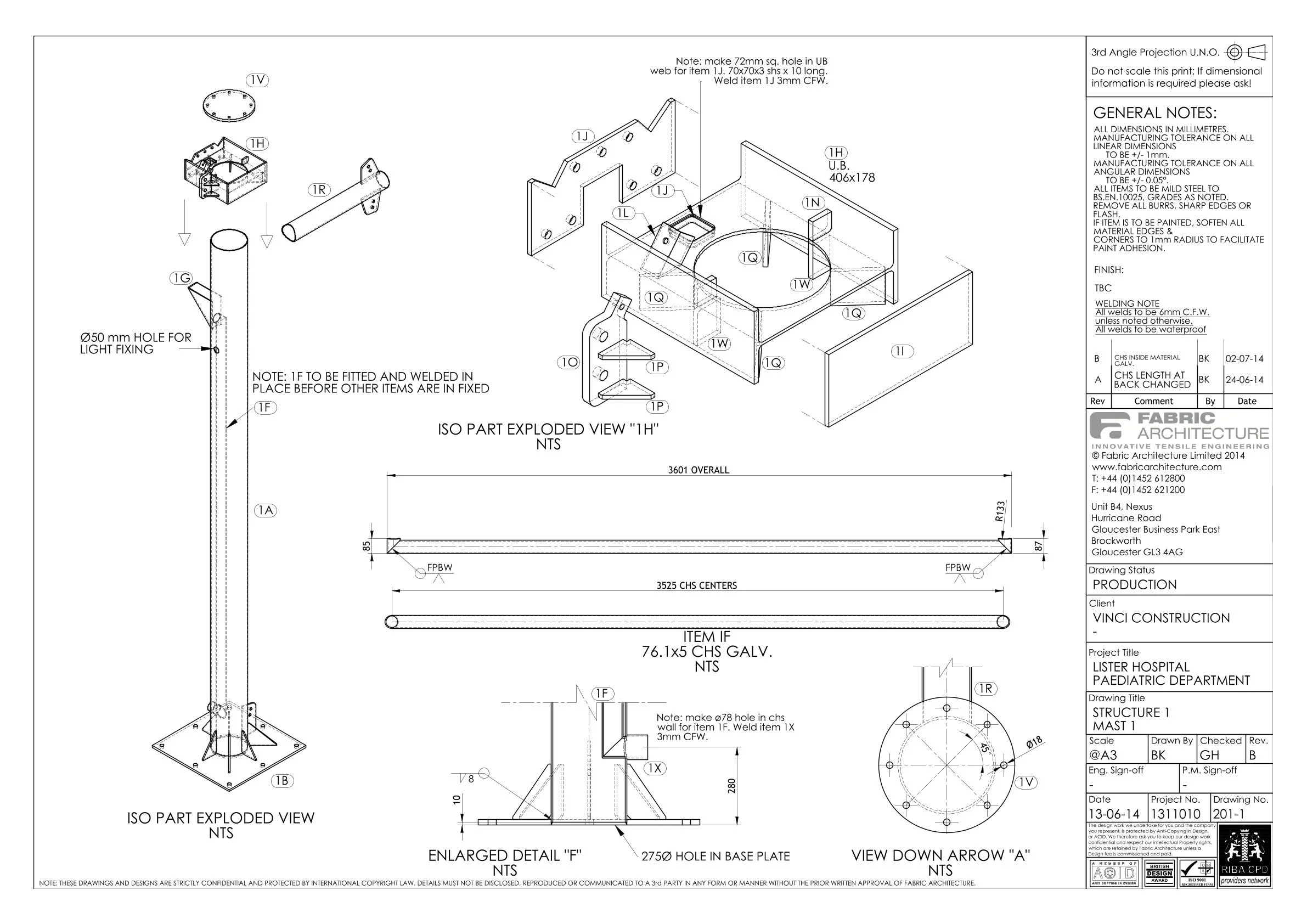

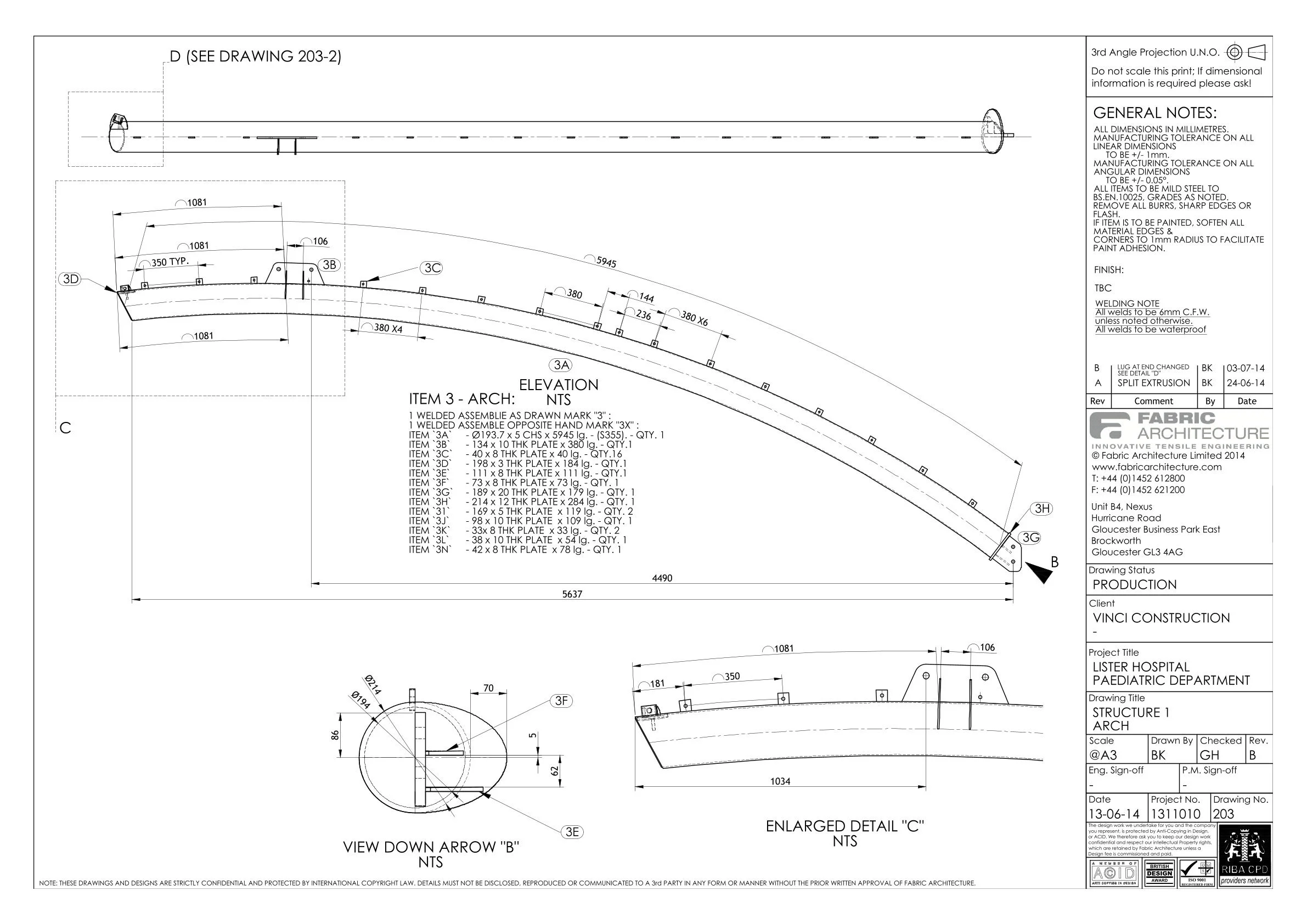

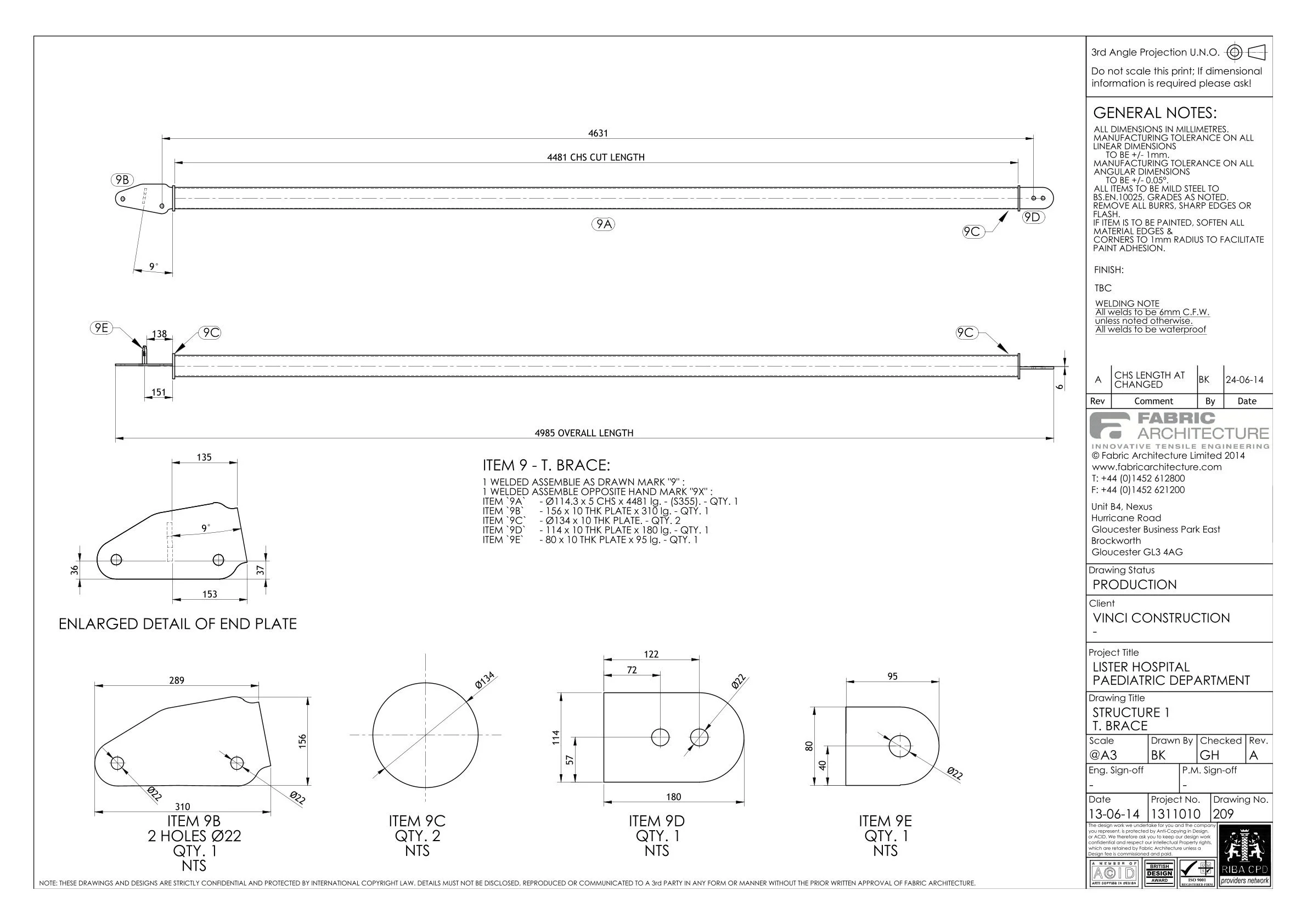

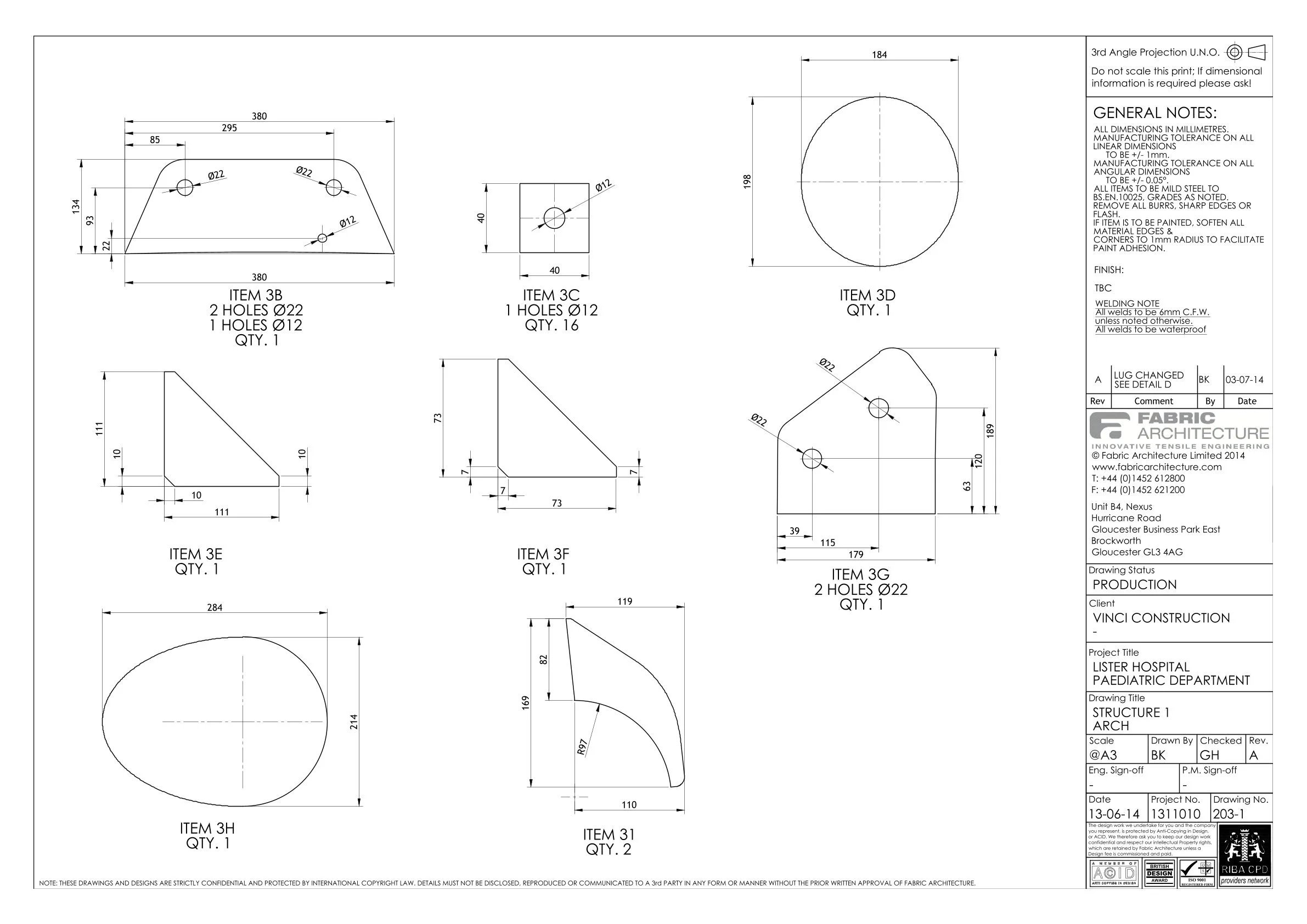

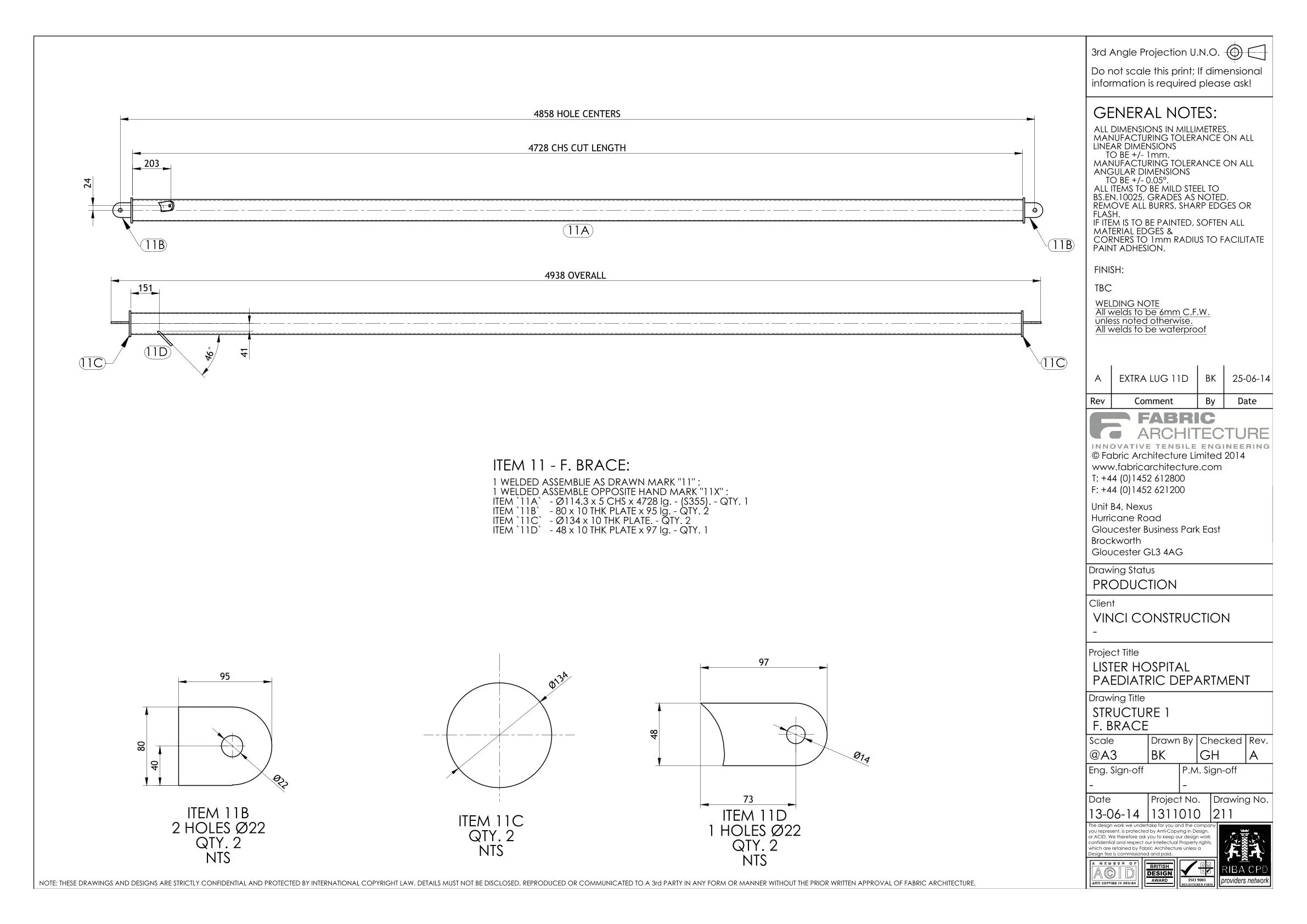

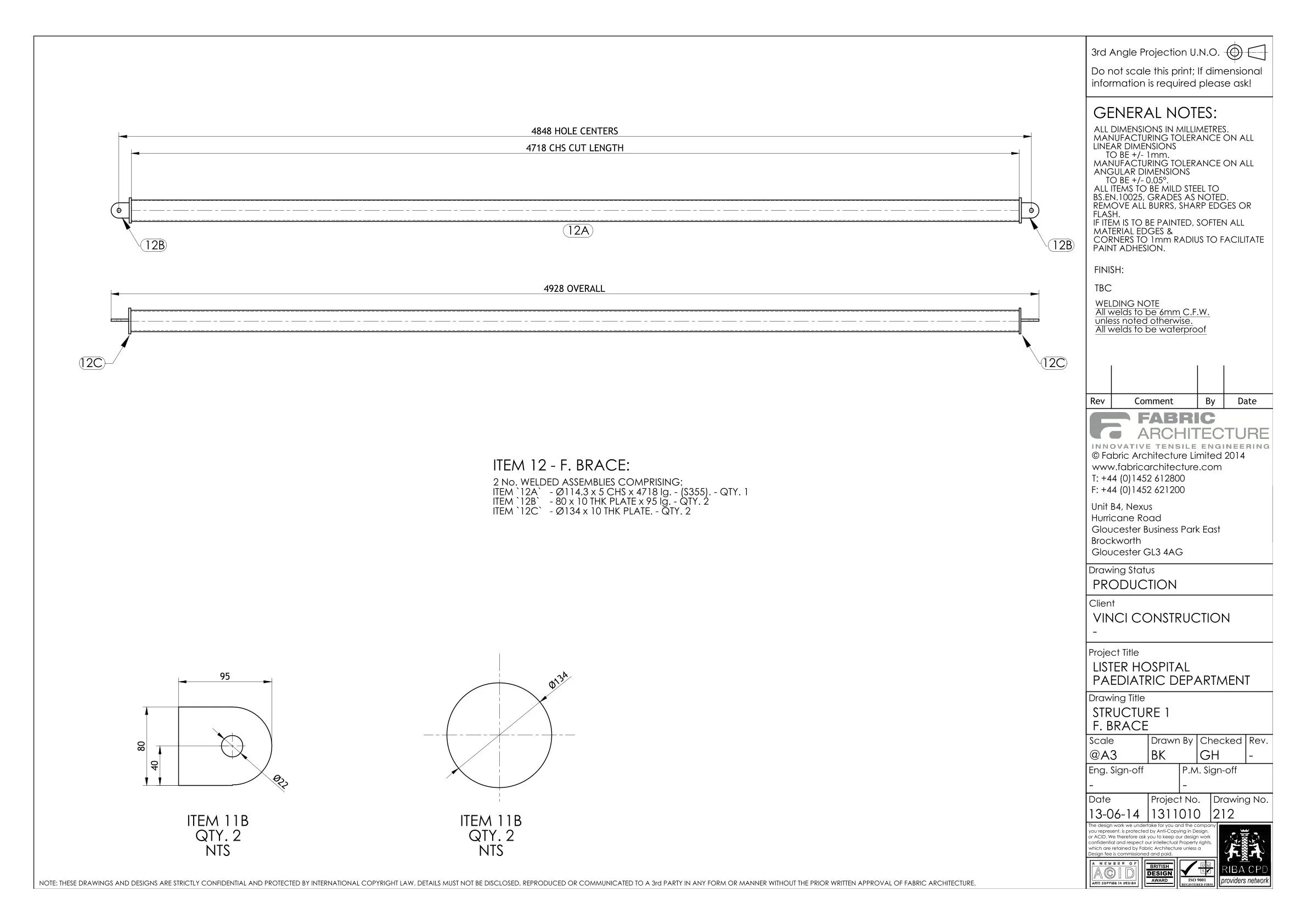

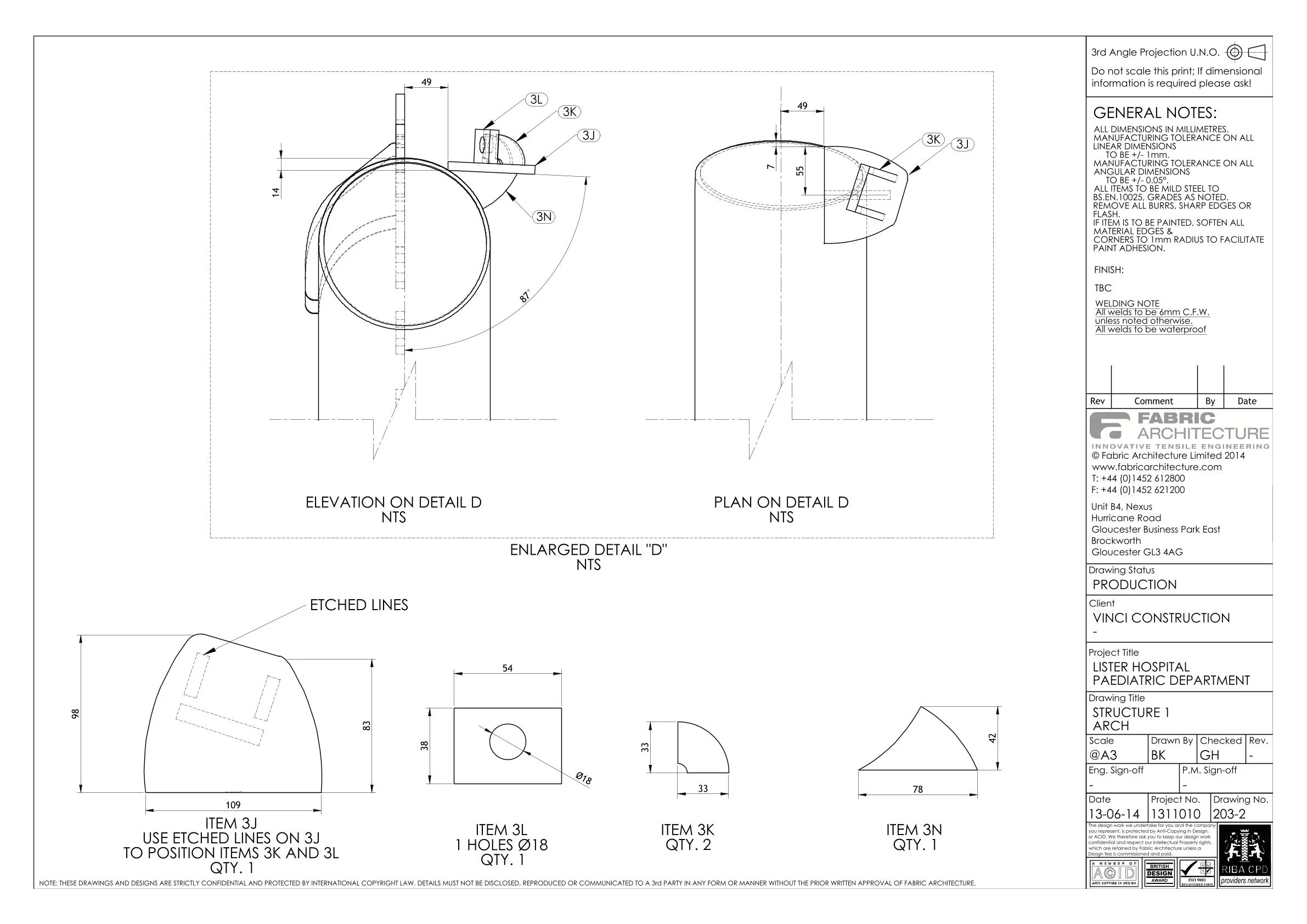

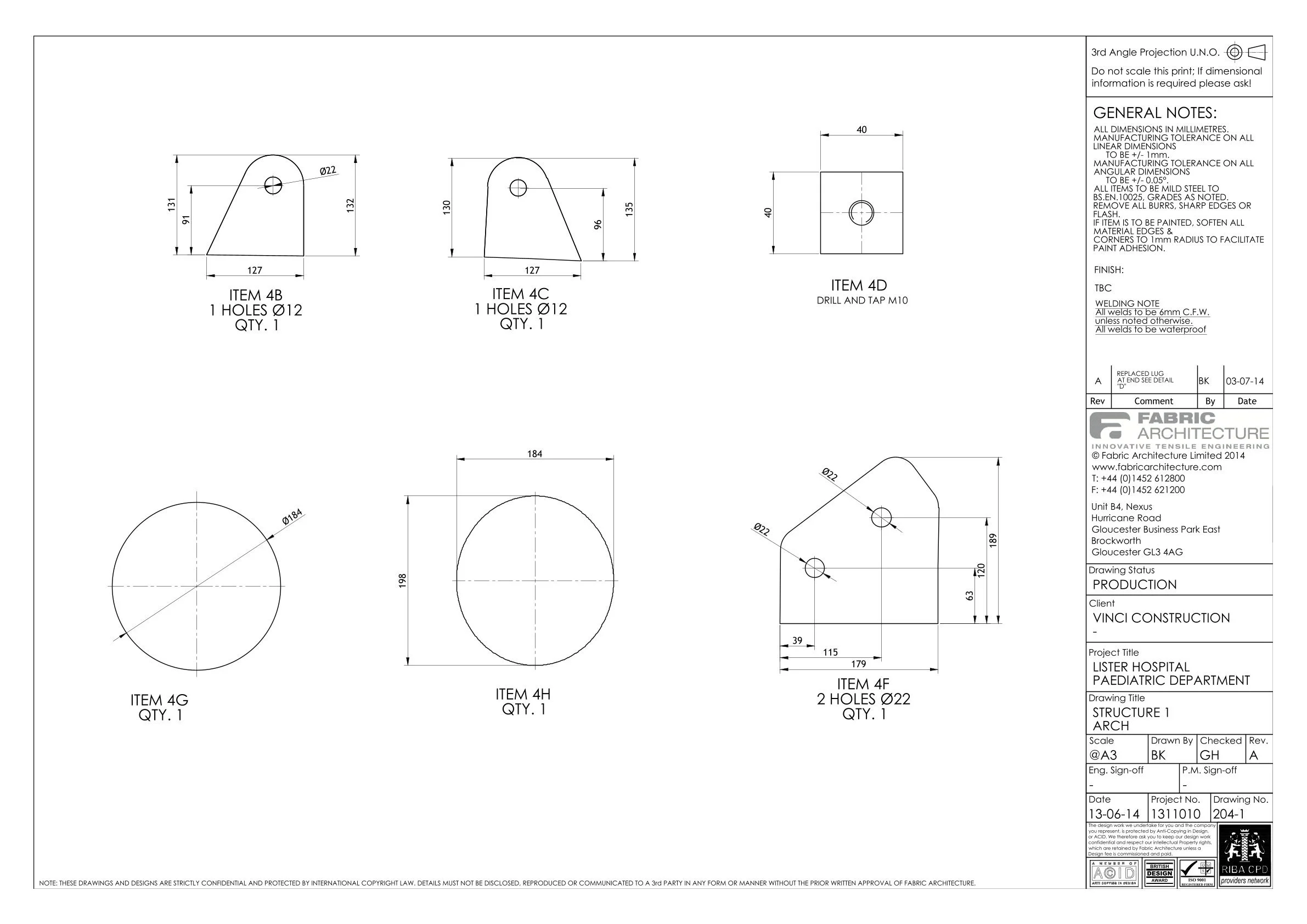

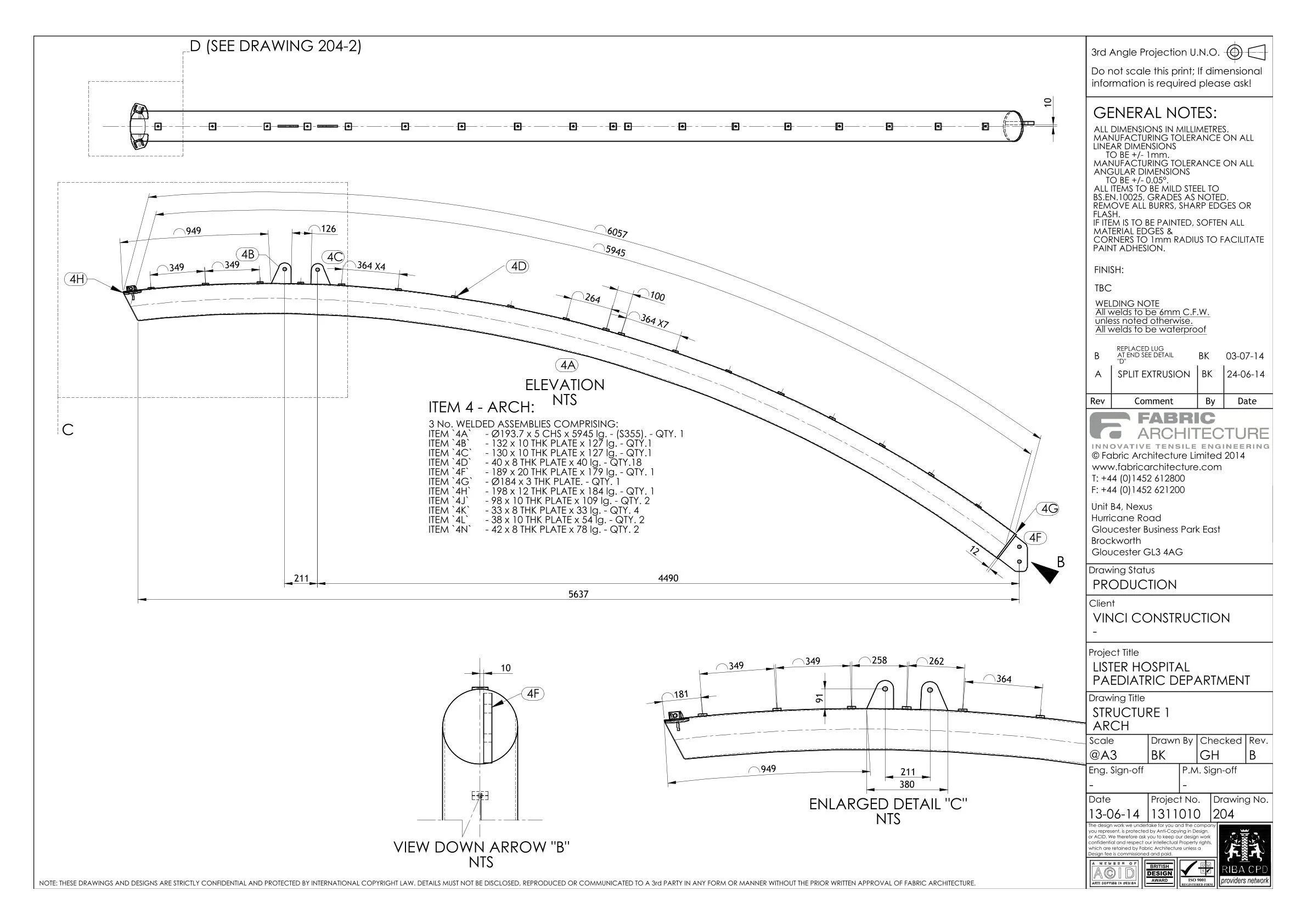

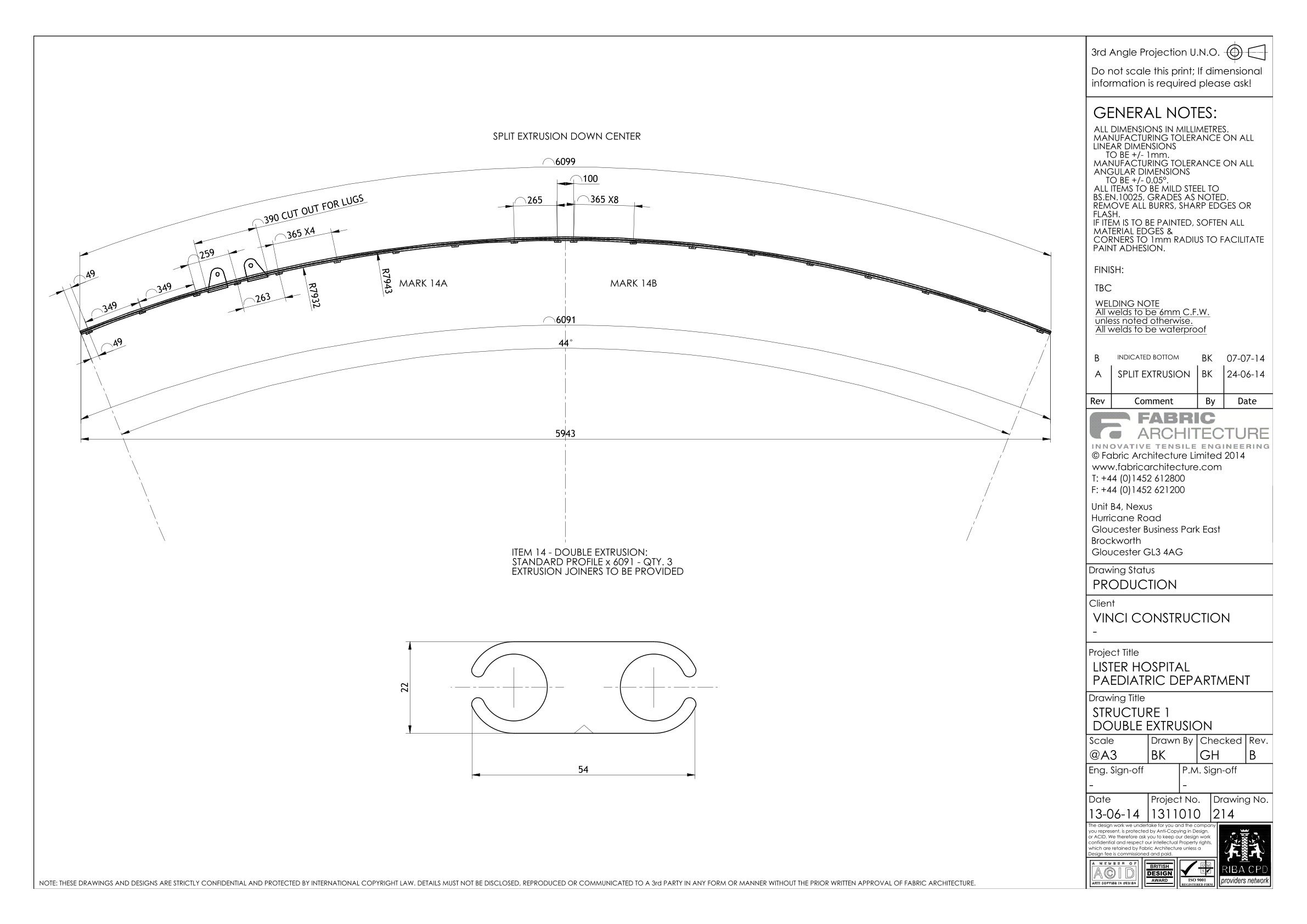

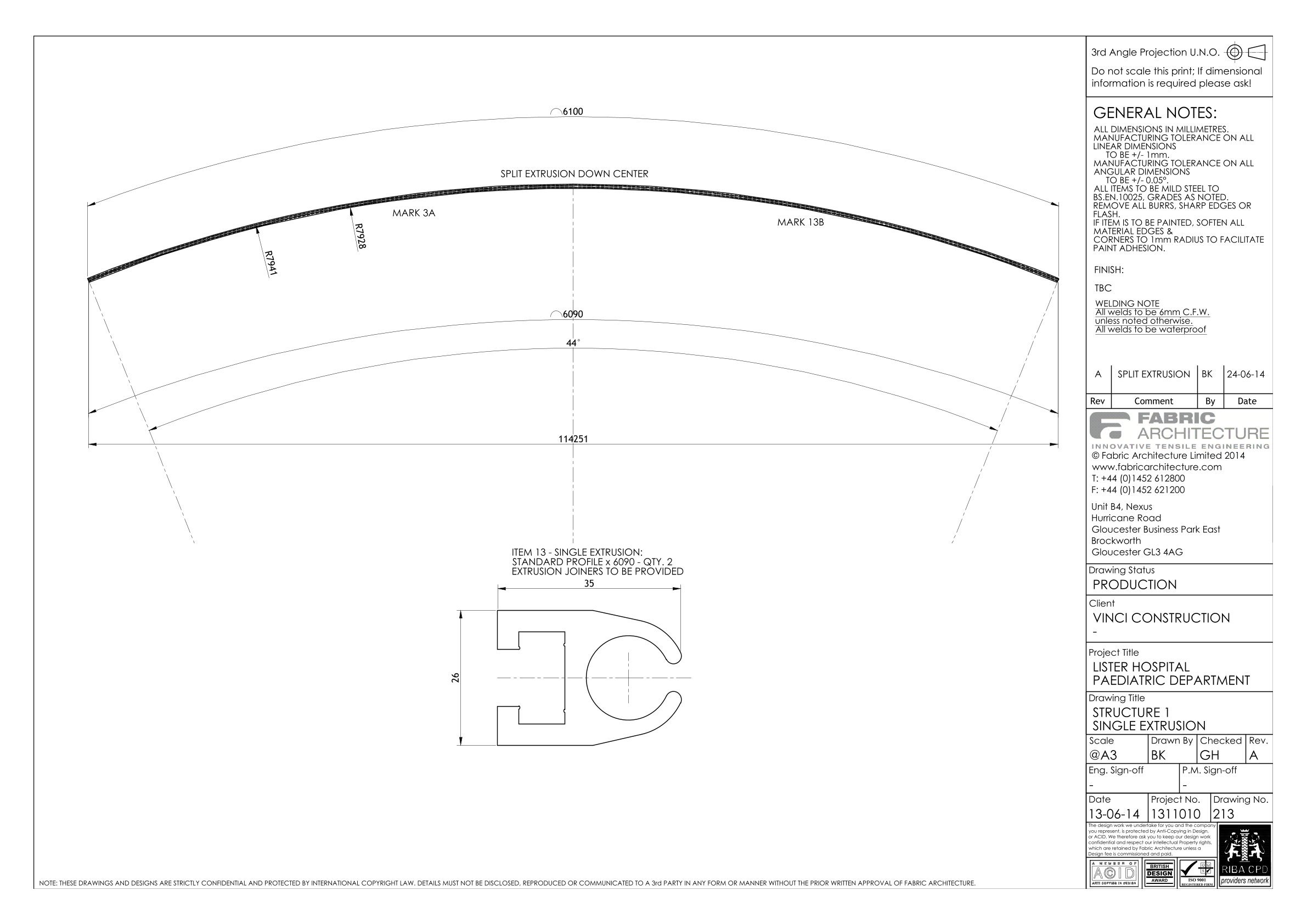

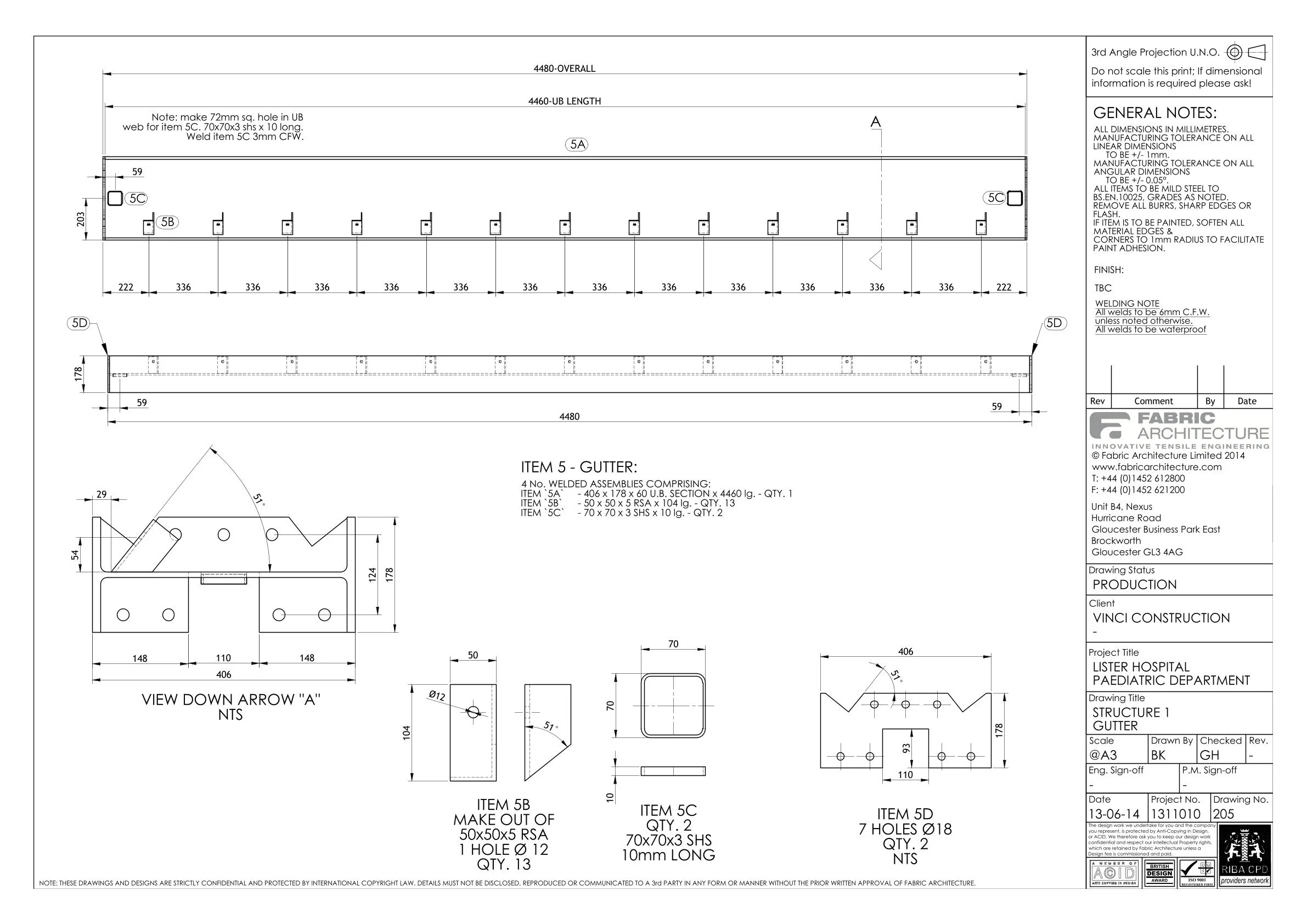

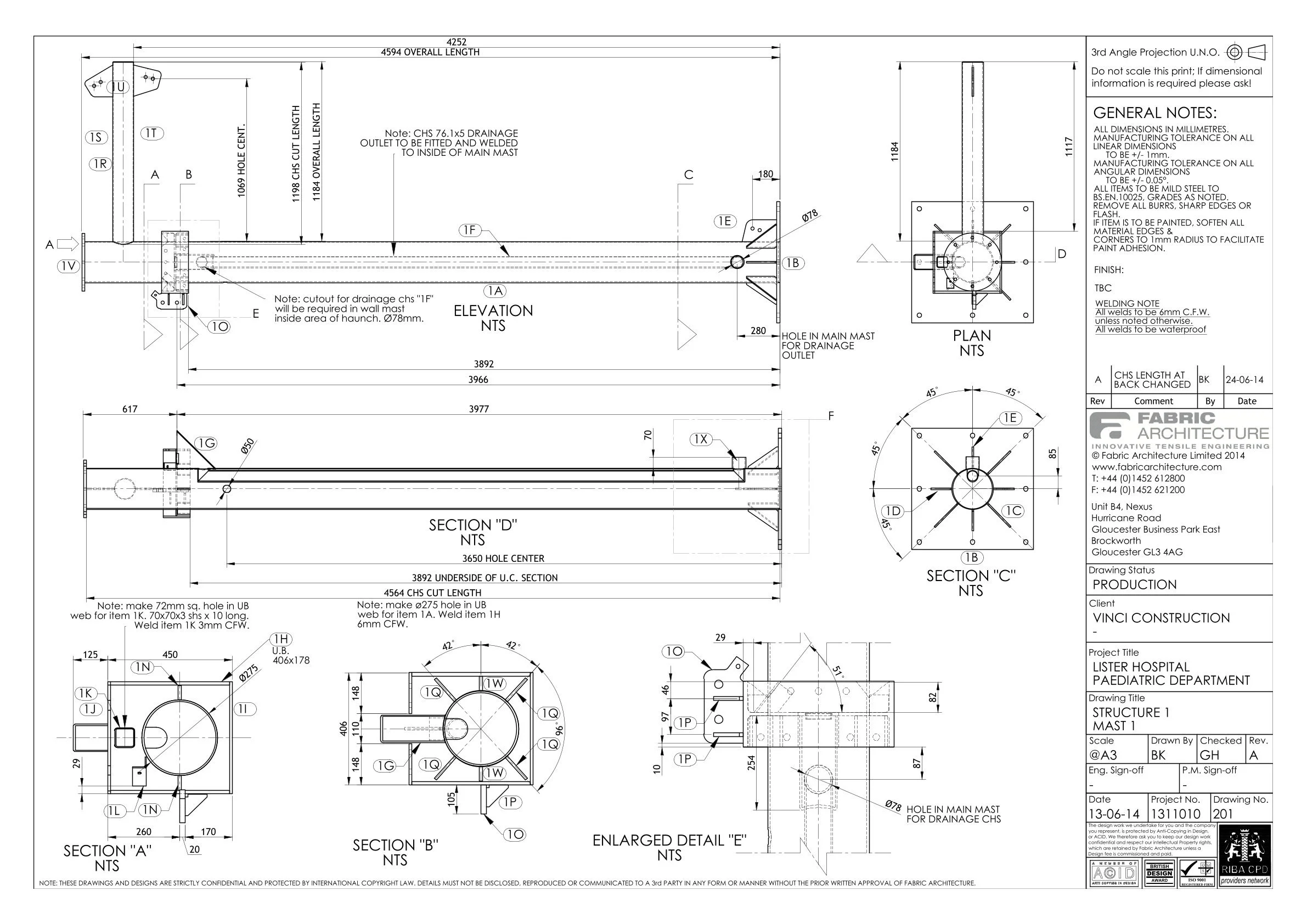

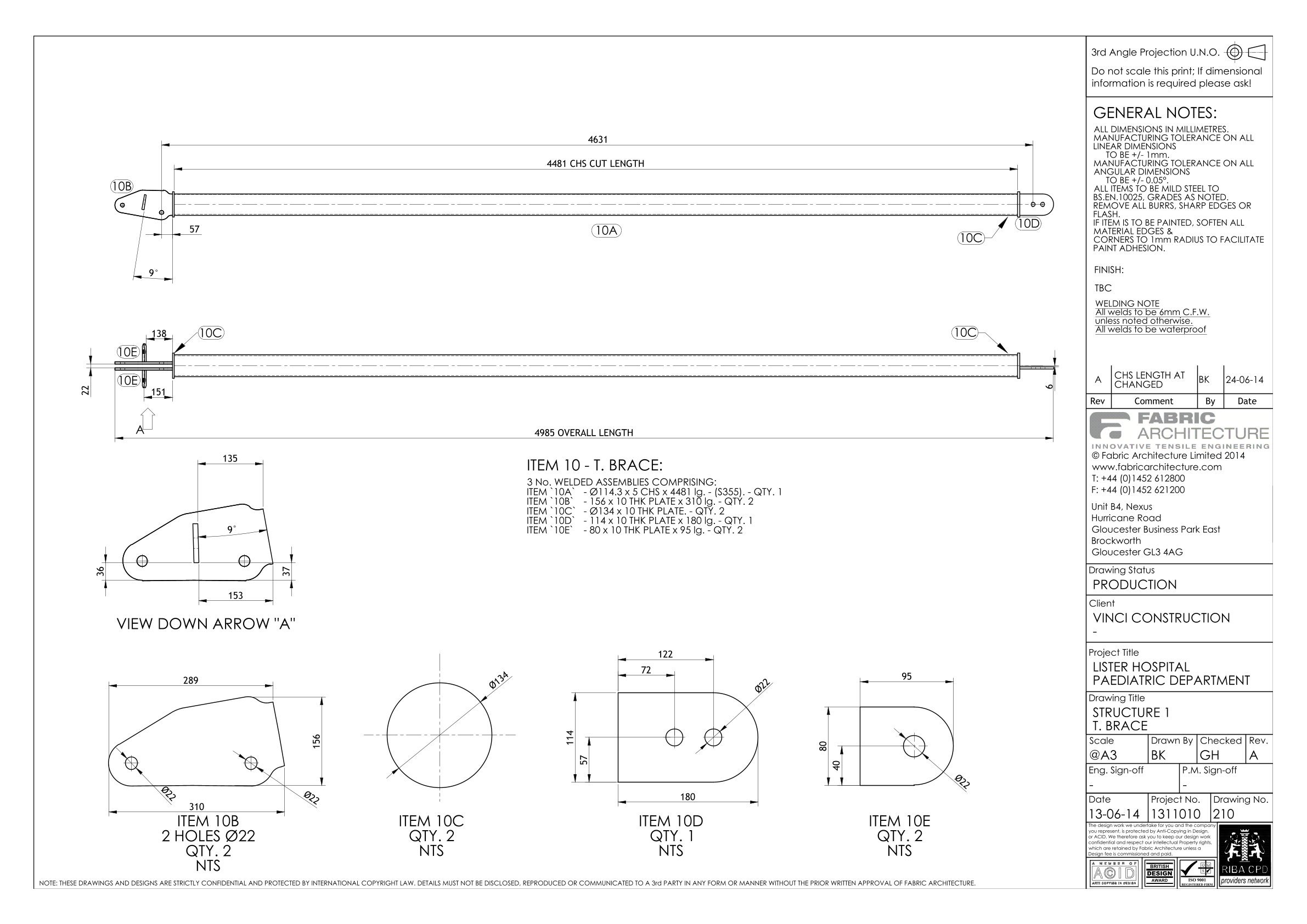

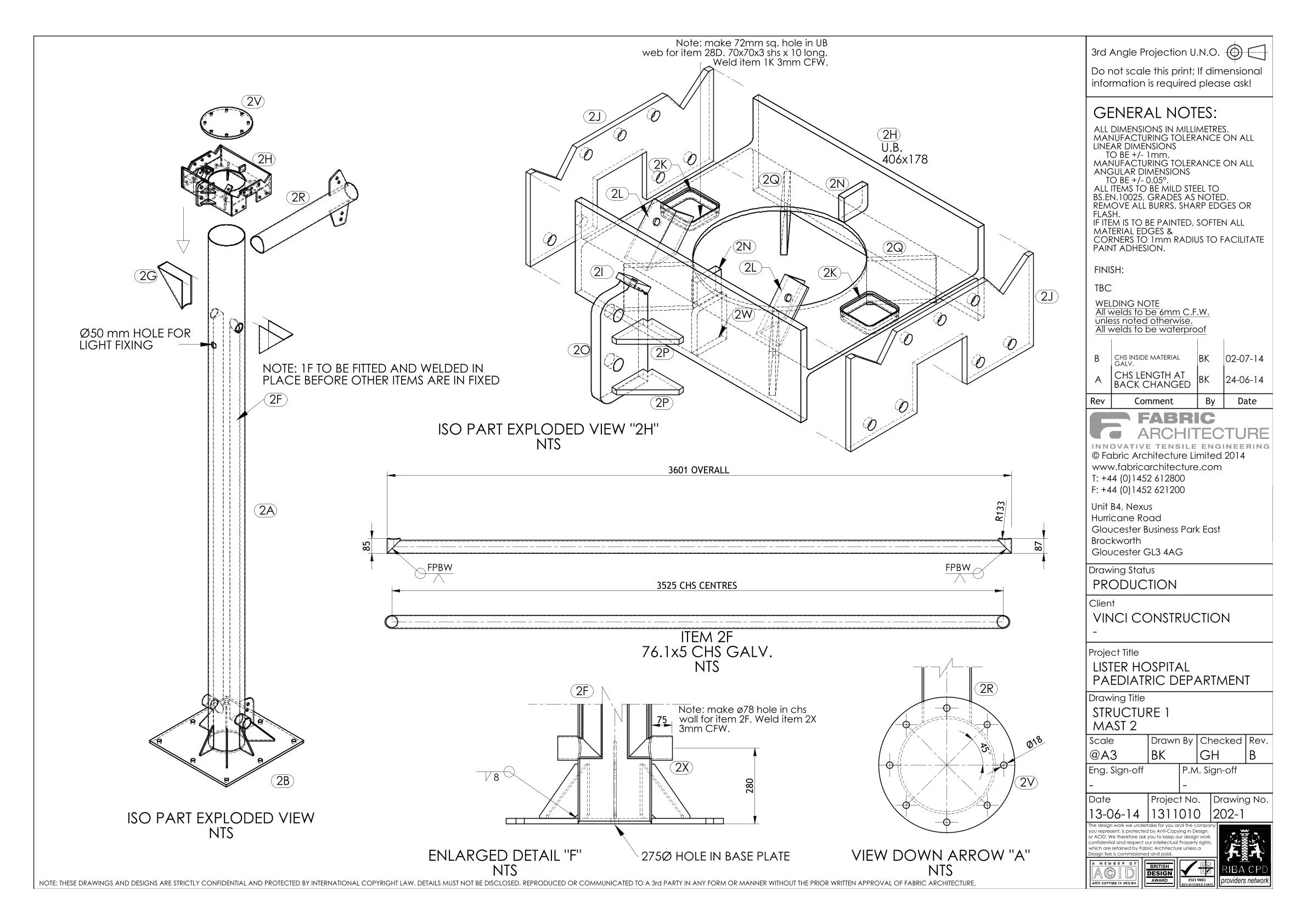

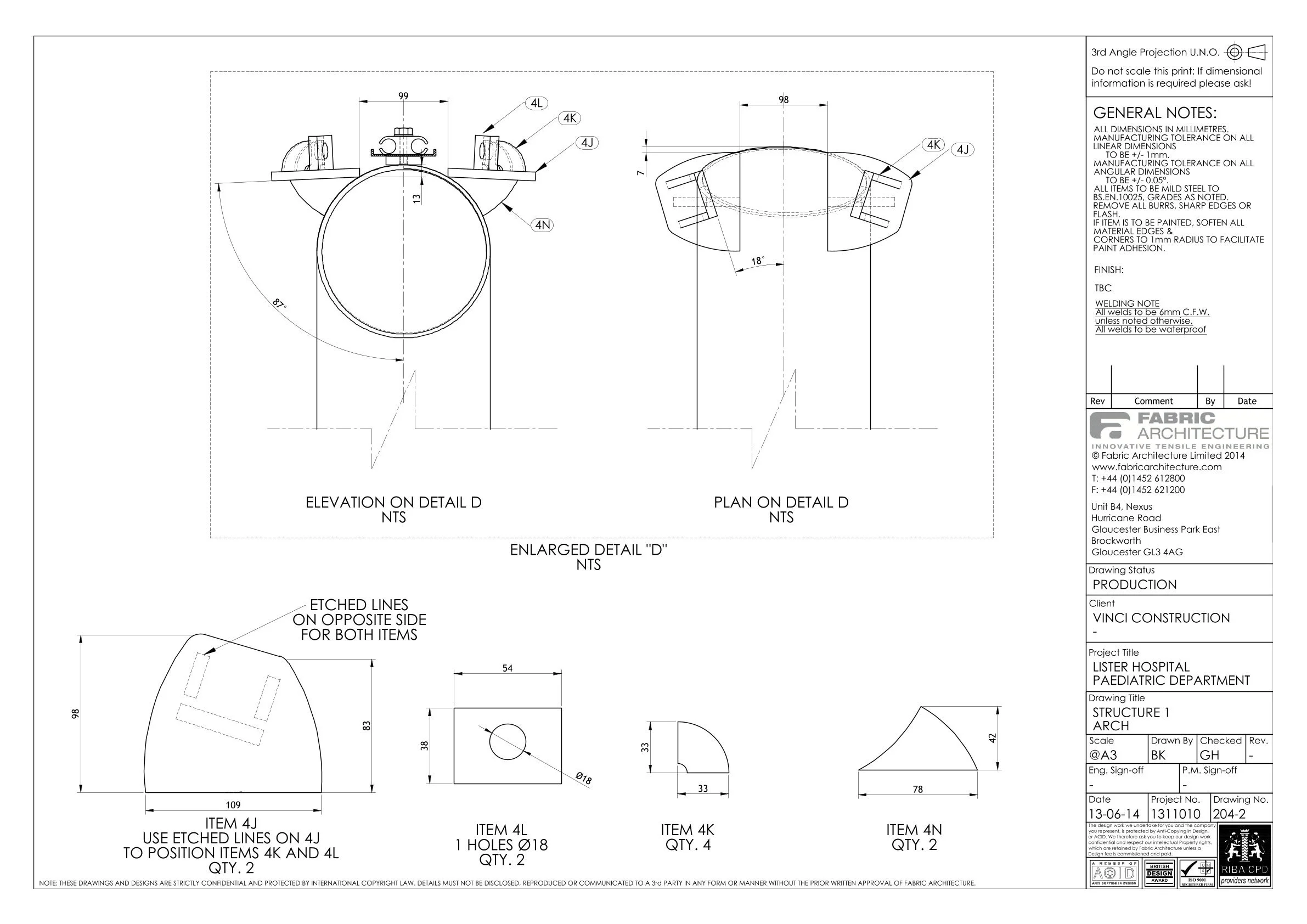

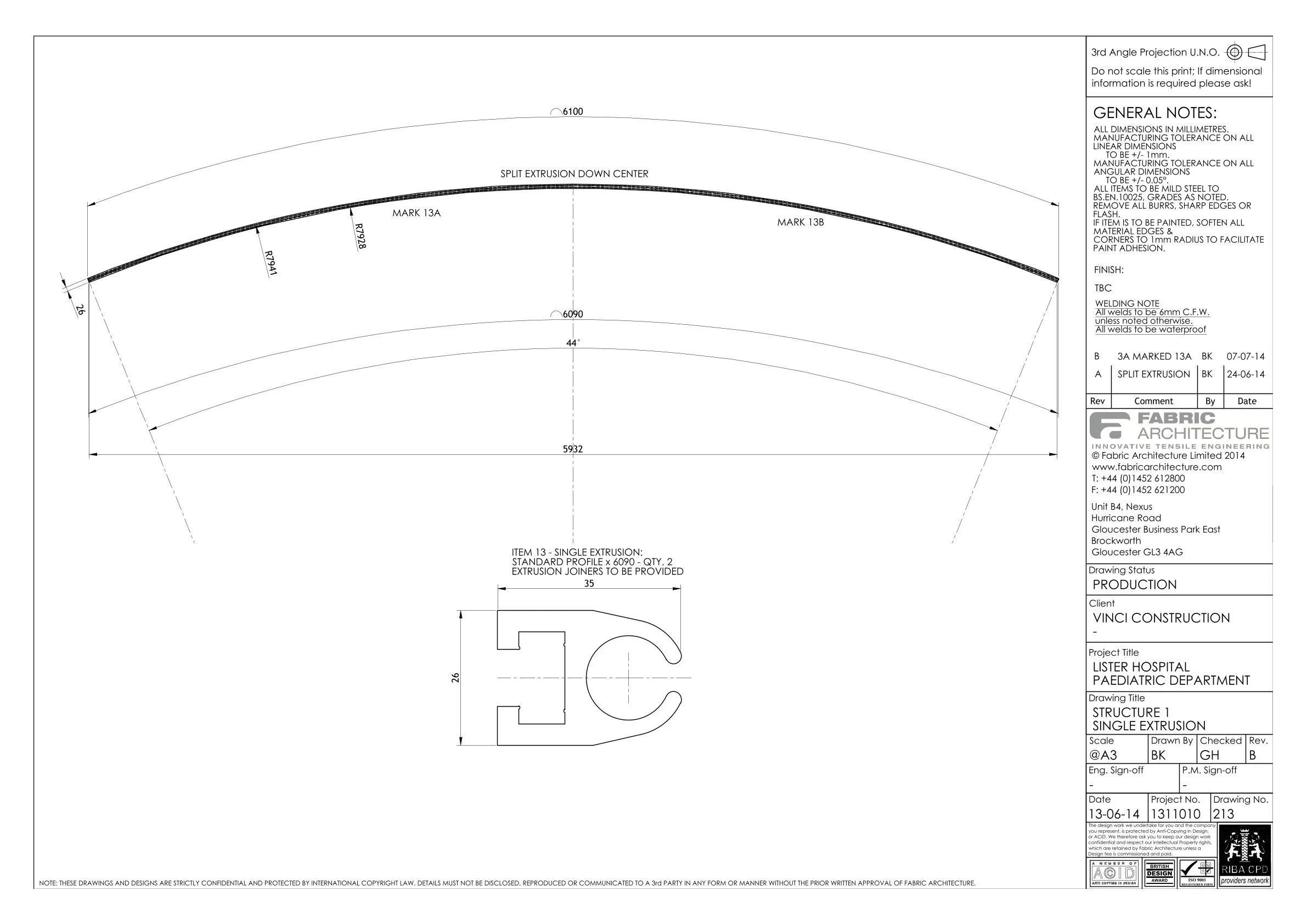

Lister Hospital Paediatric Department Setdown Tensile Structure

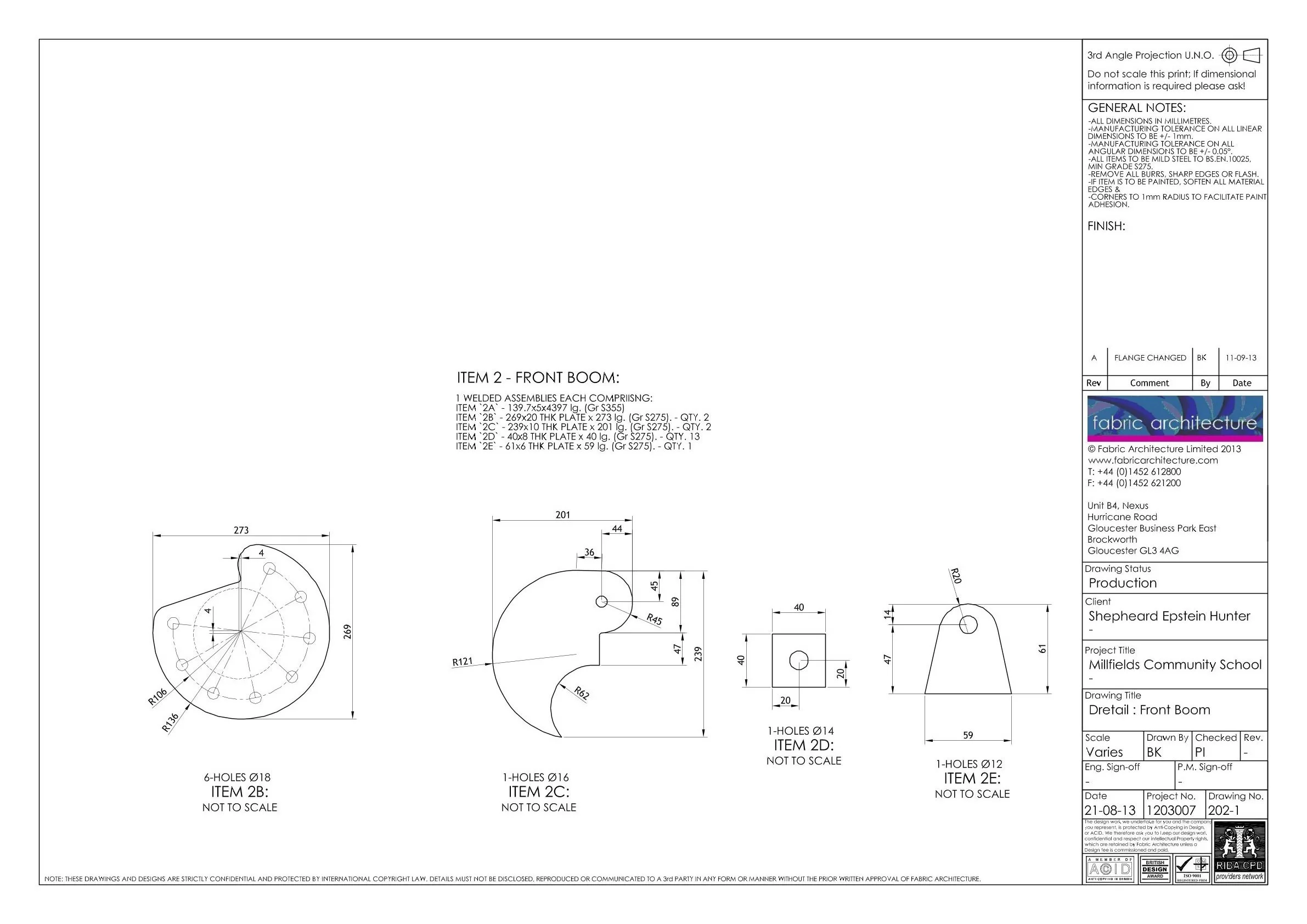

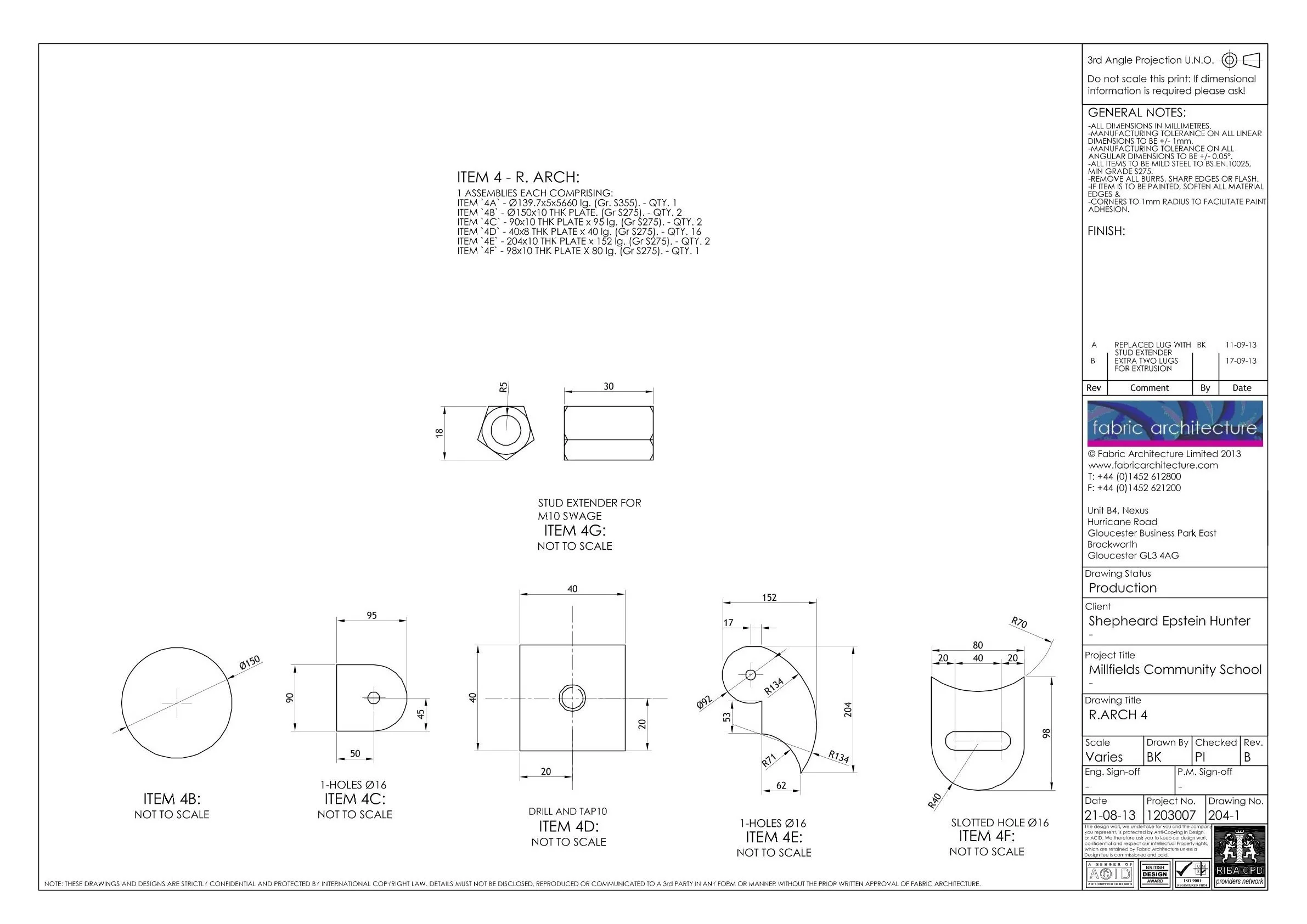

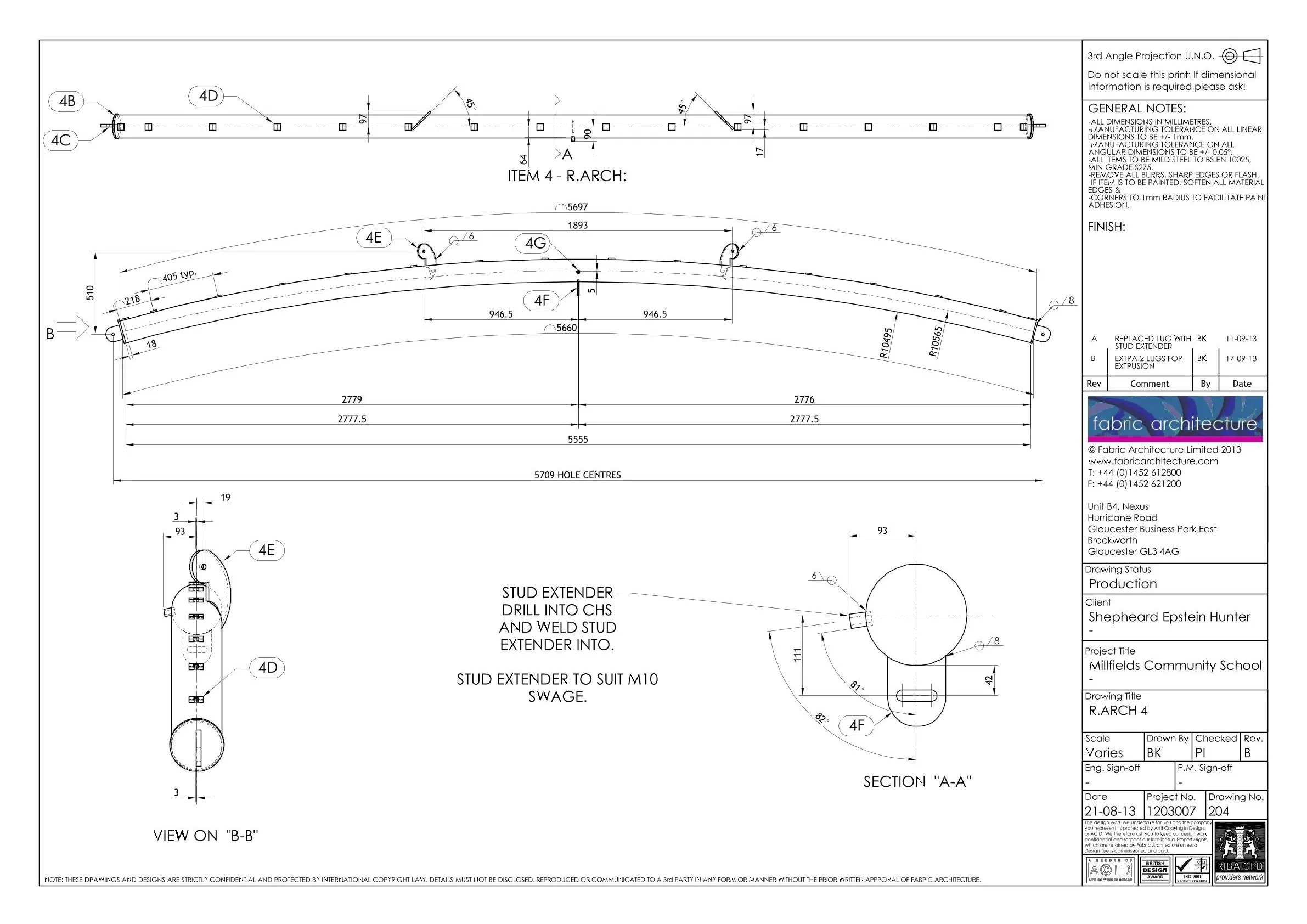

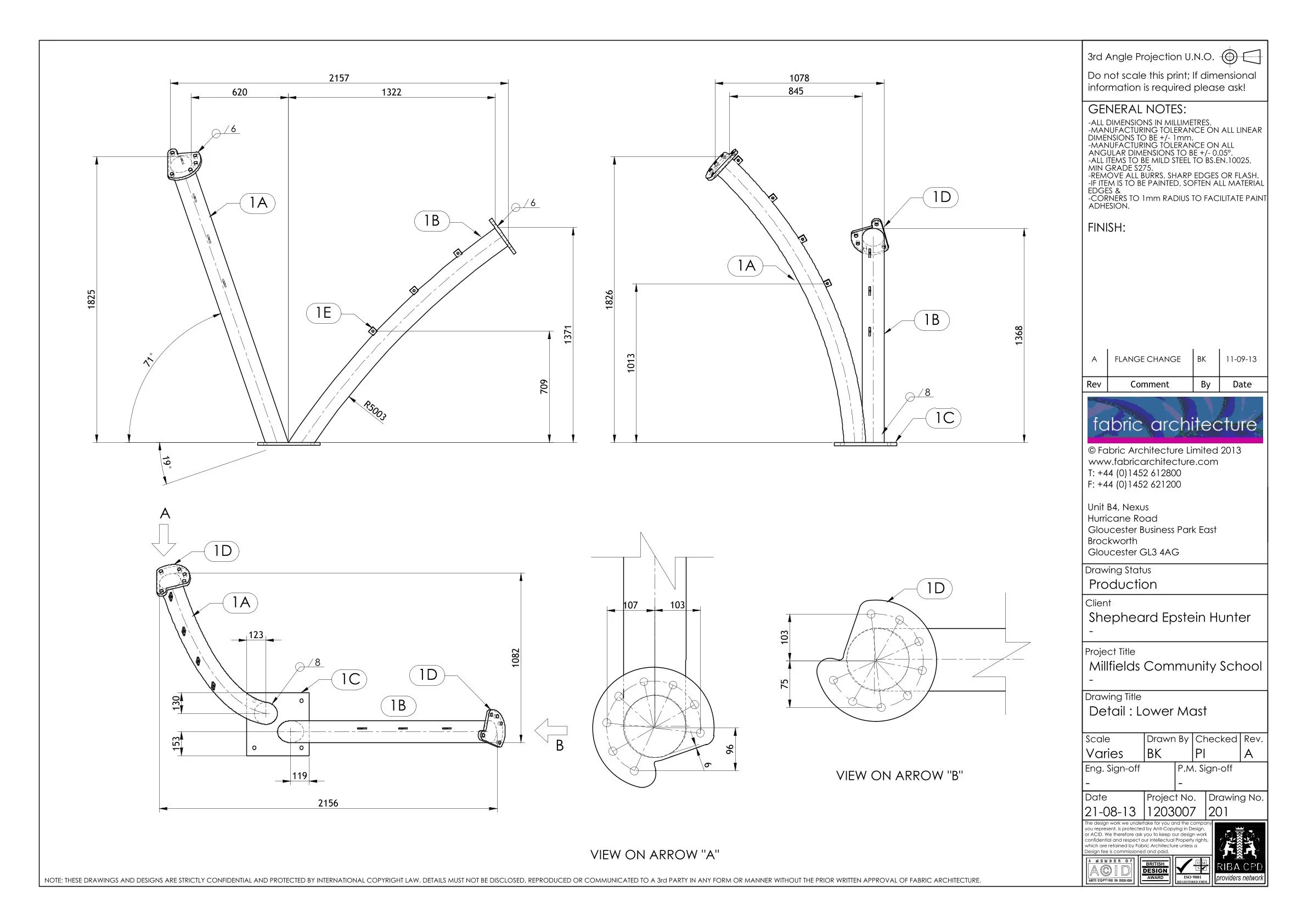

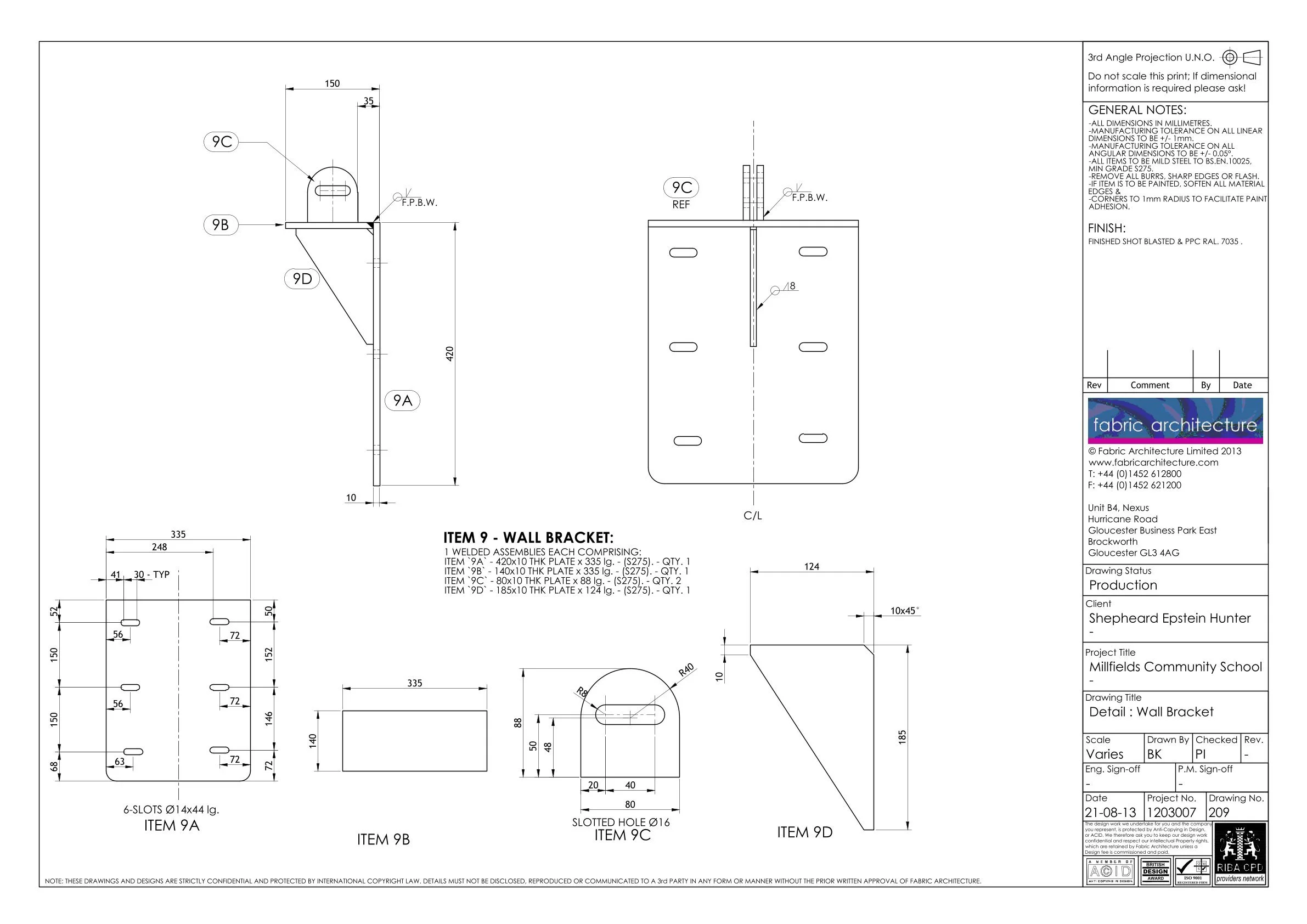

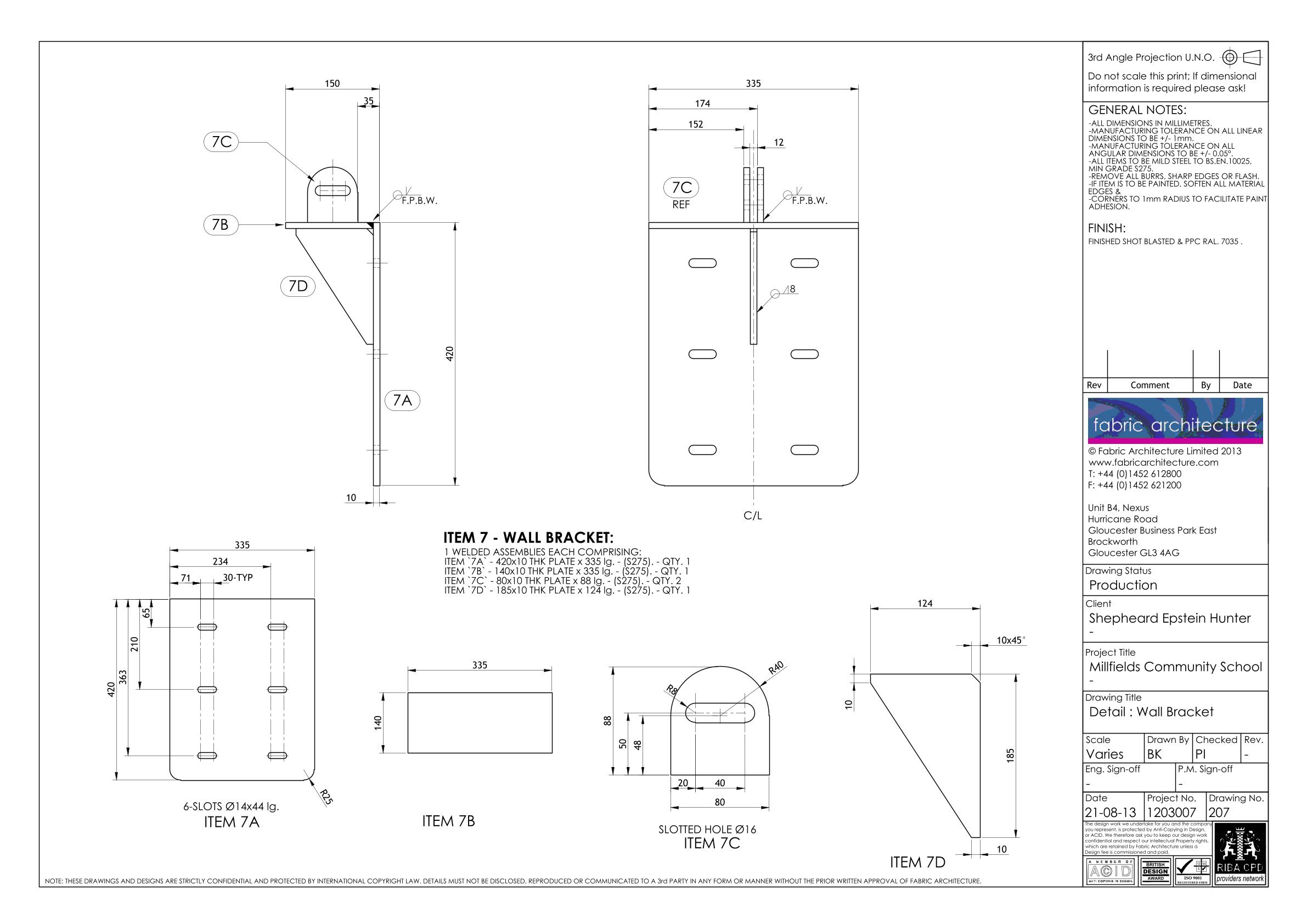

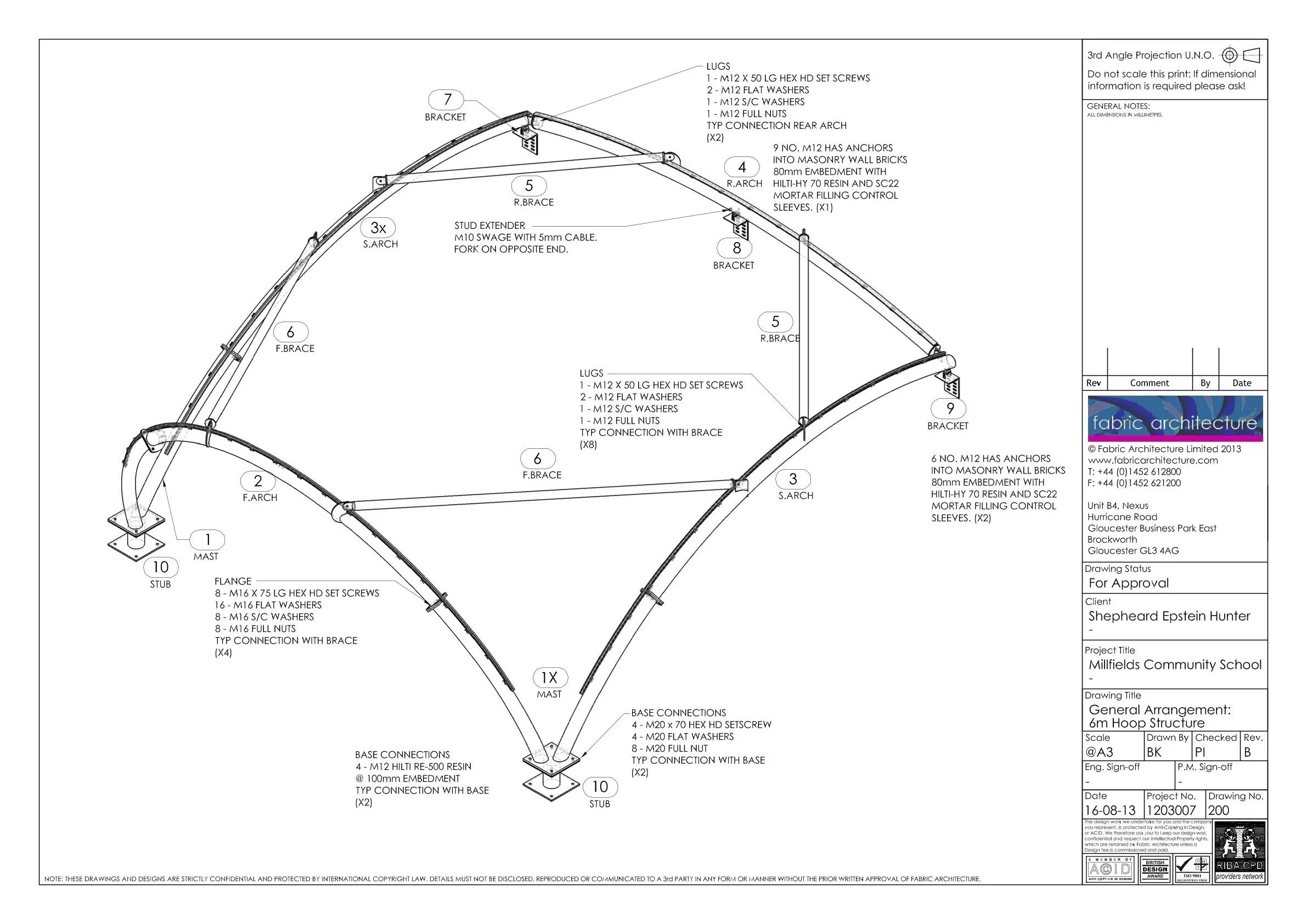

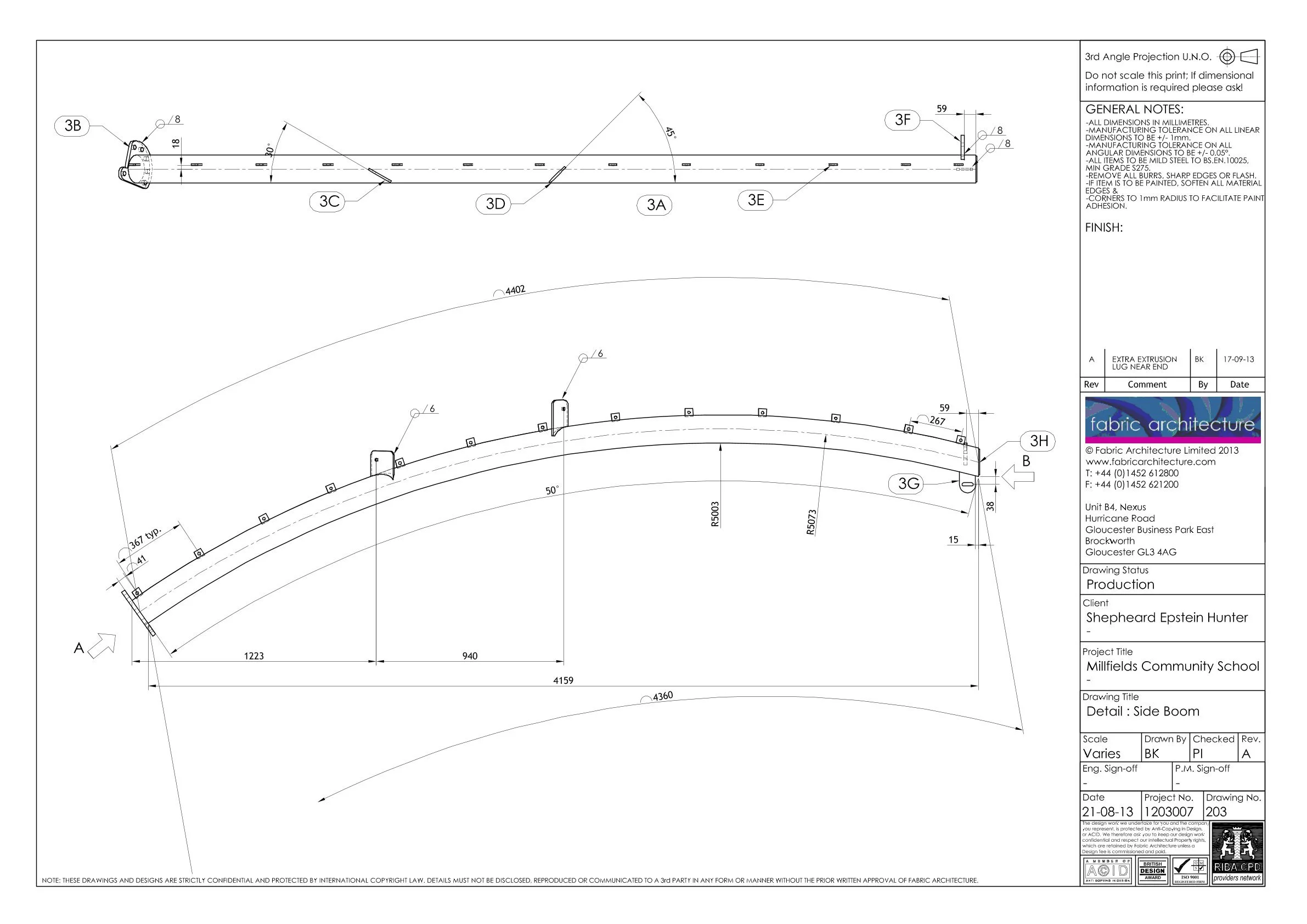

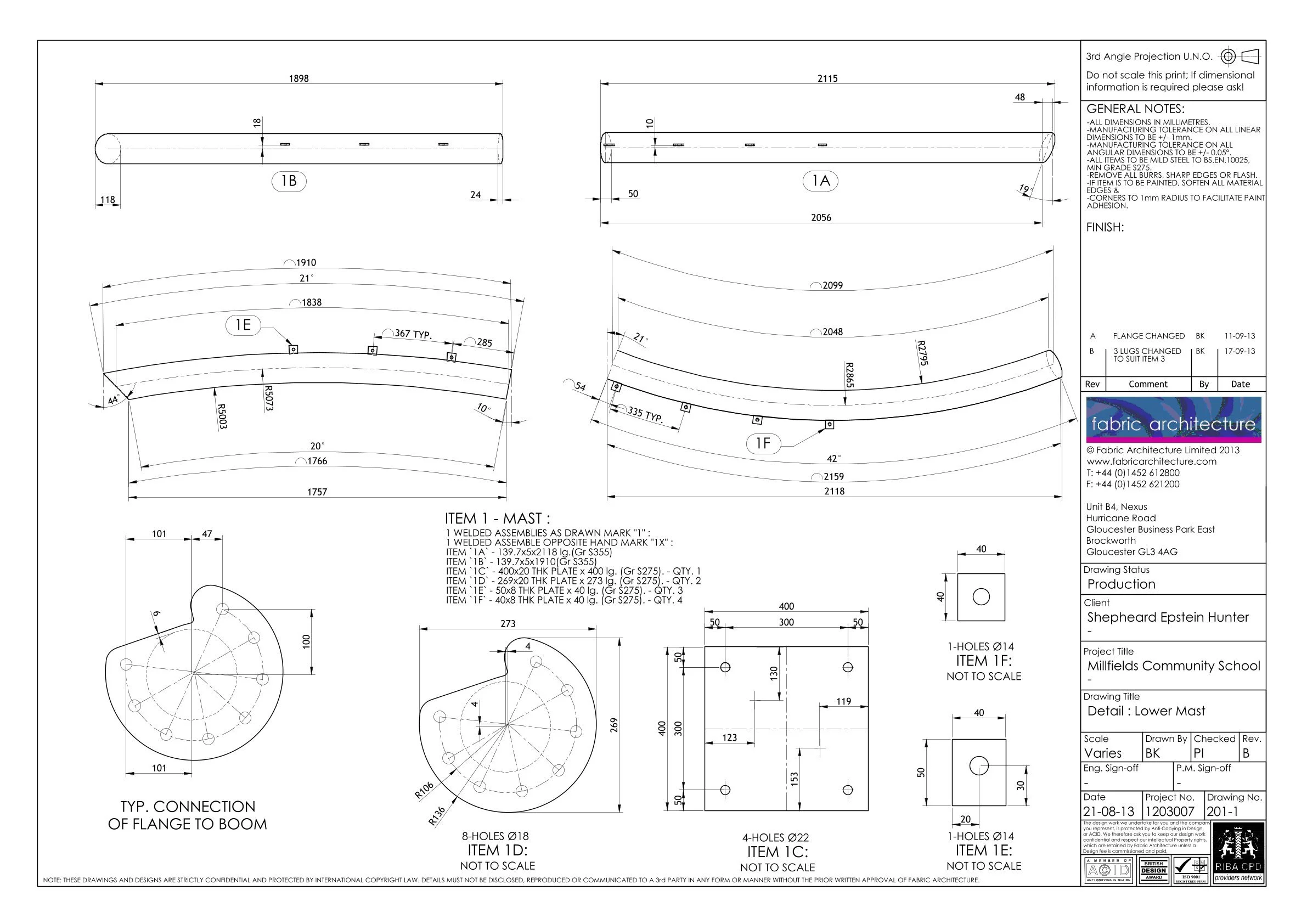

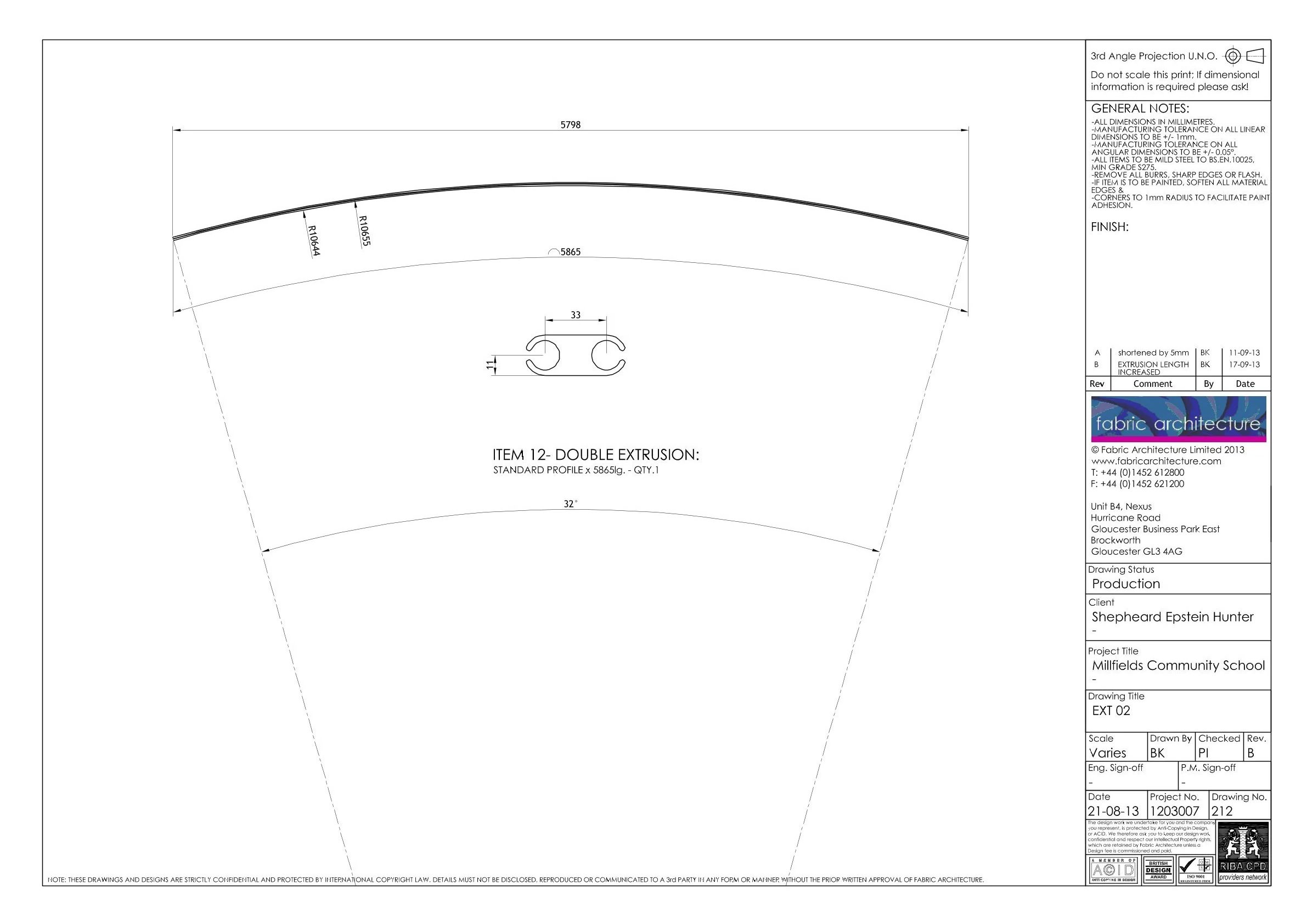

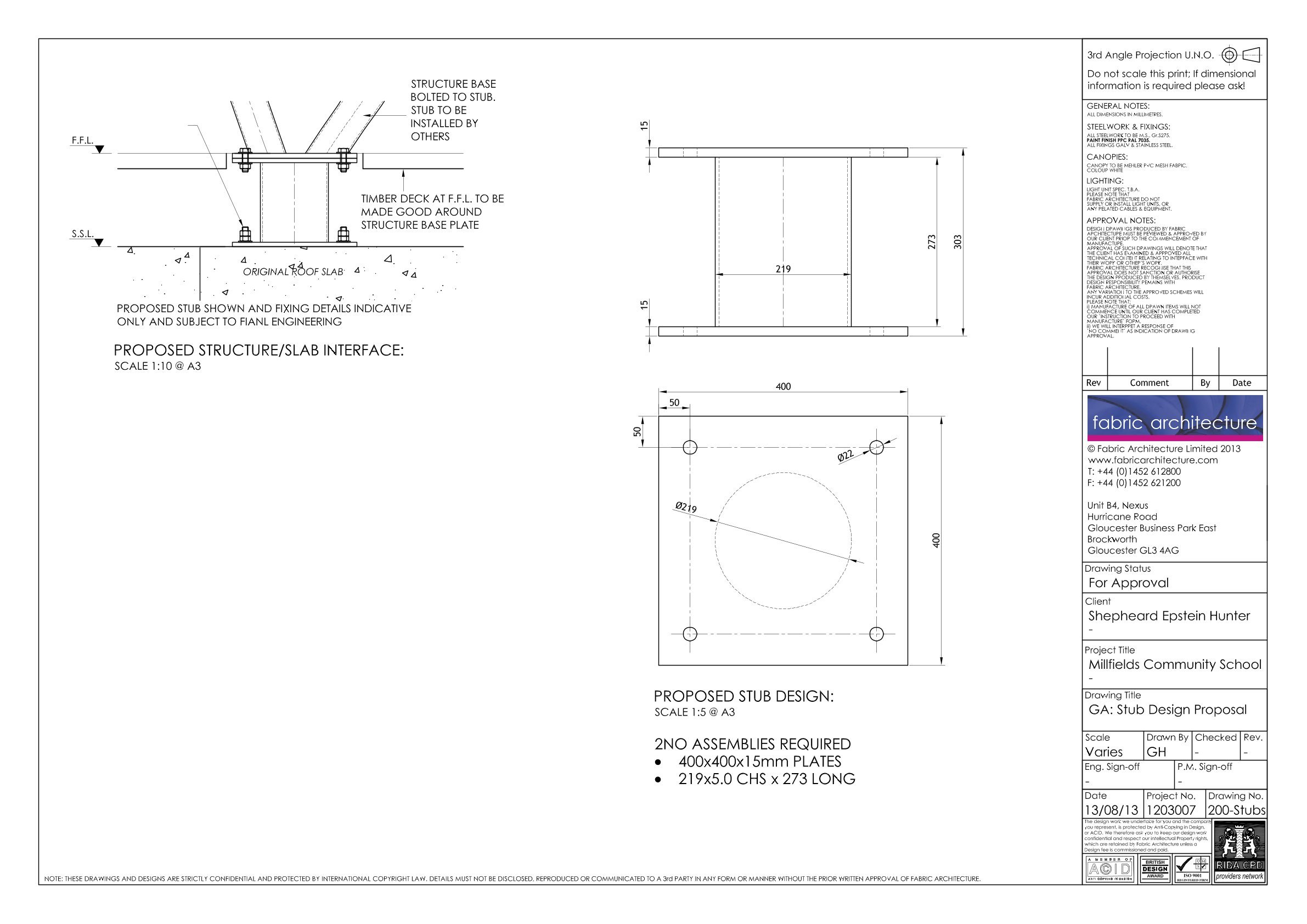

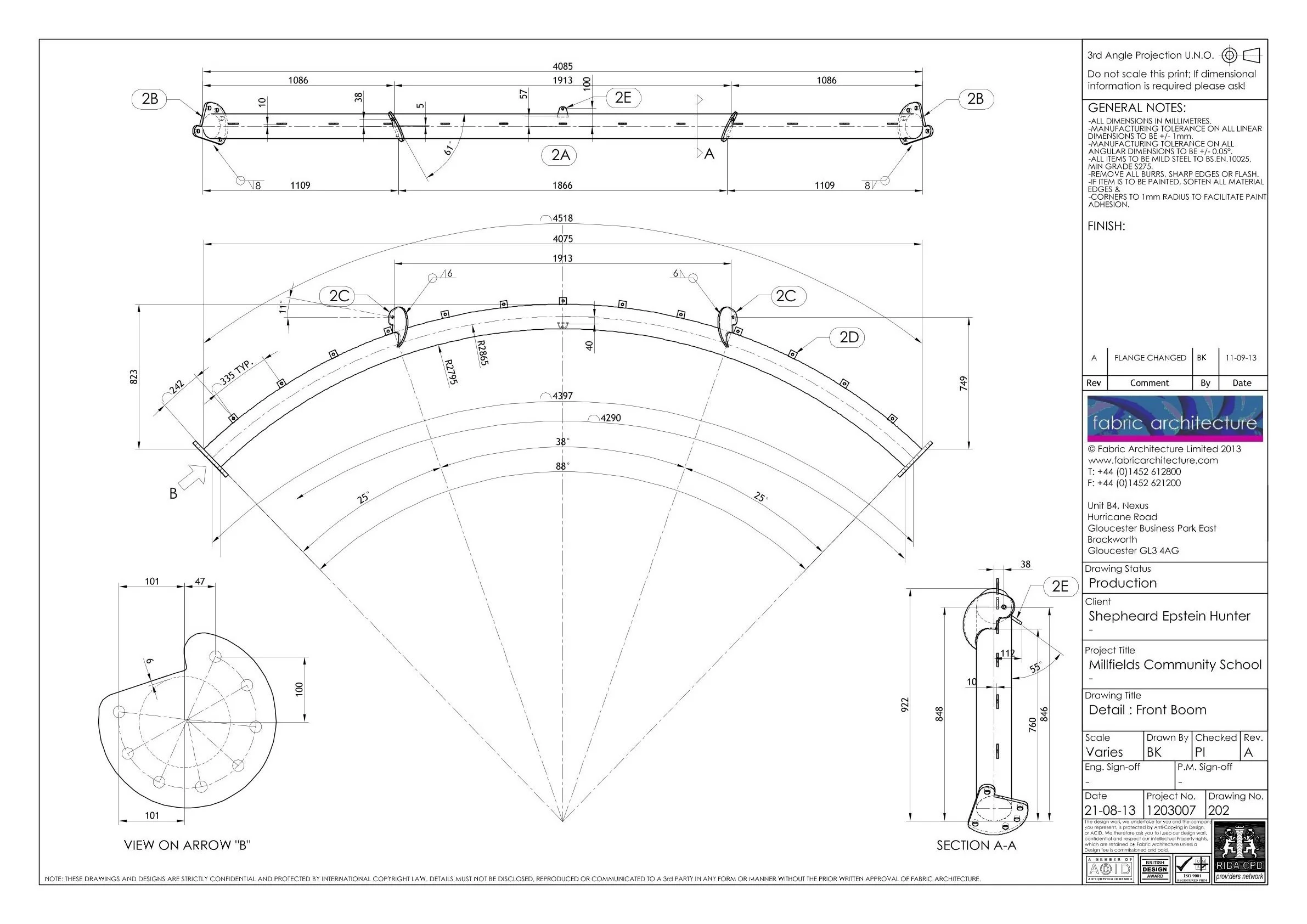

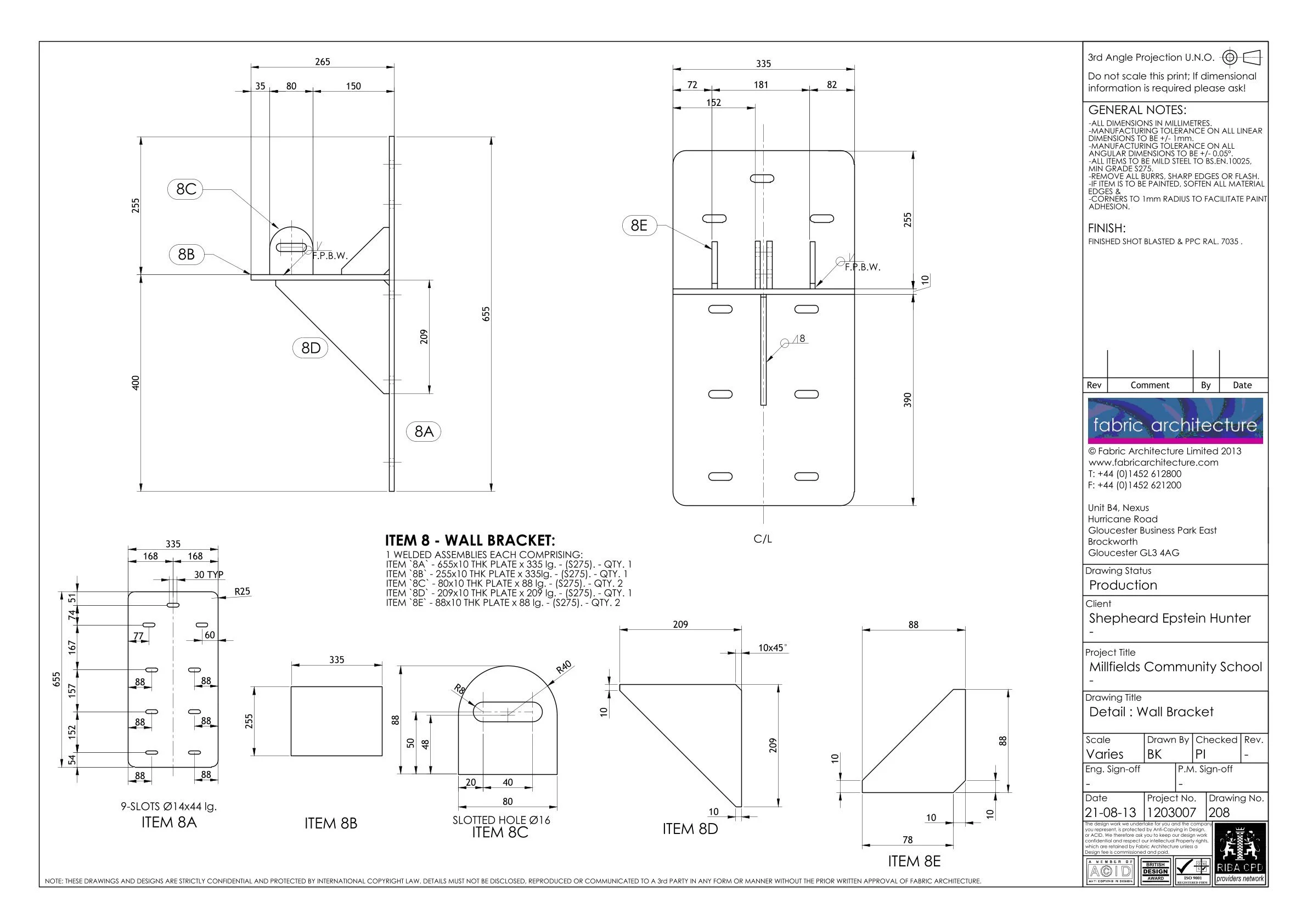

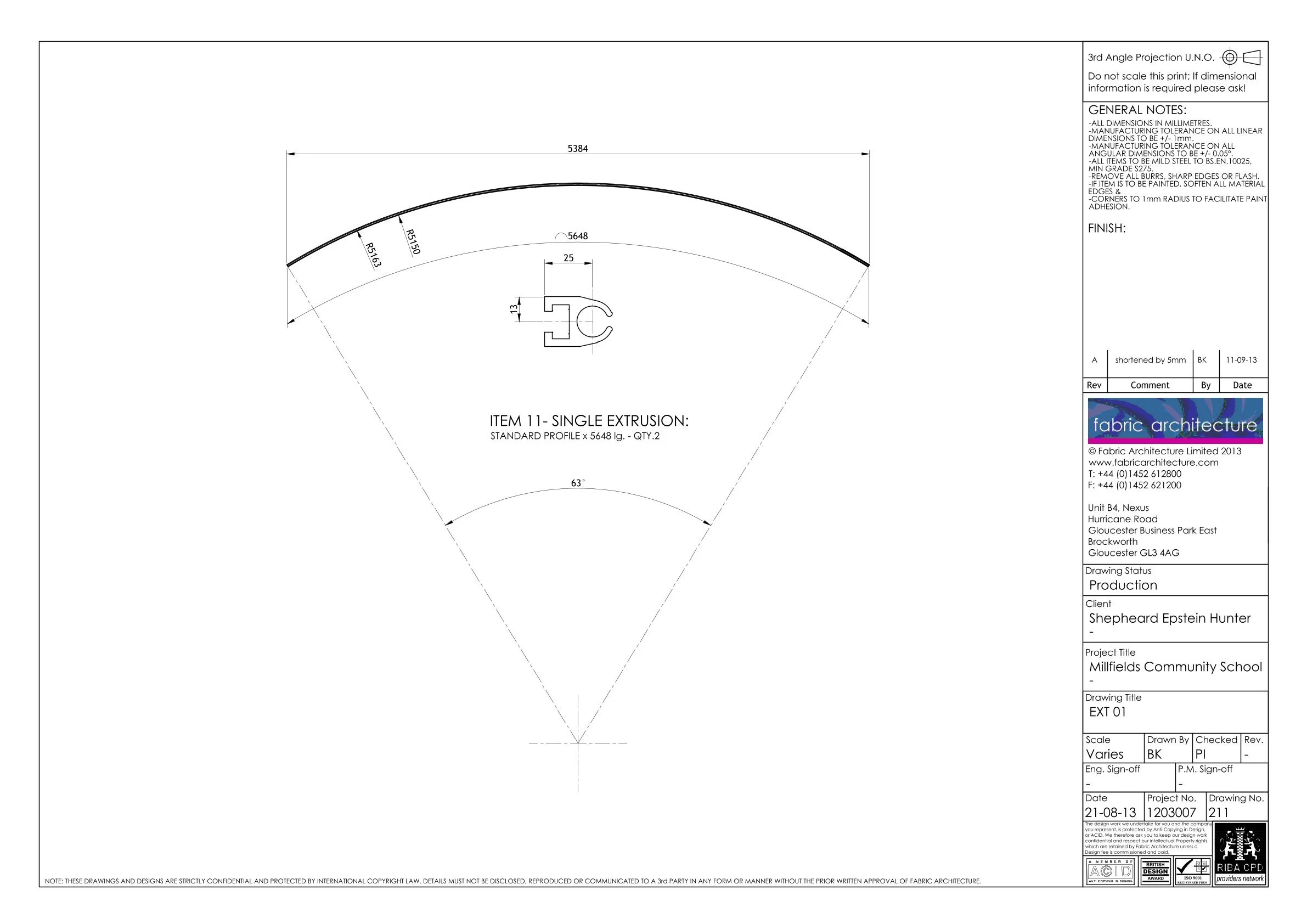

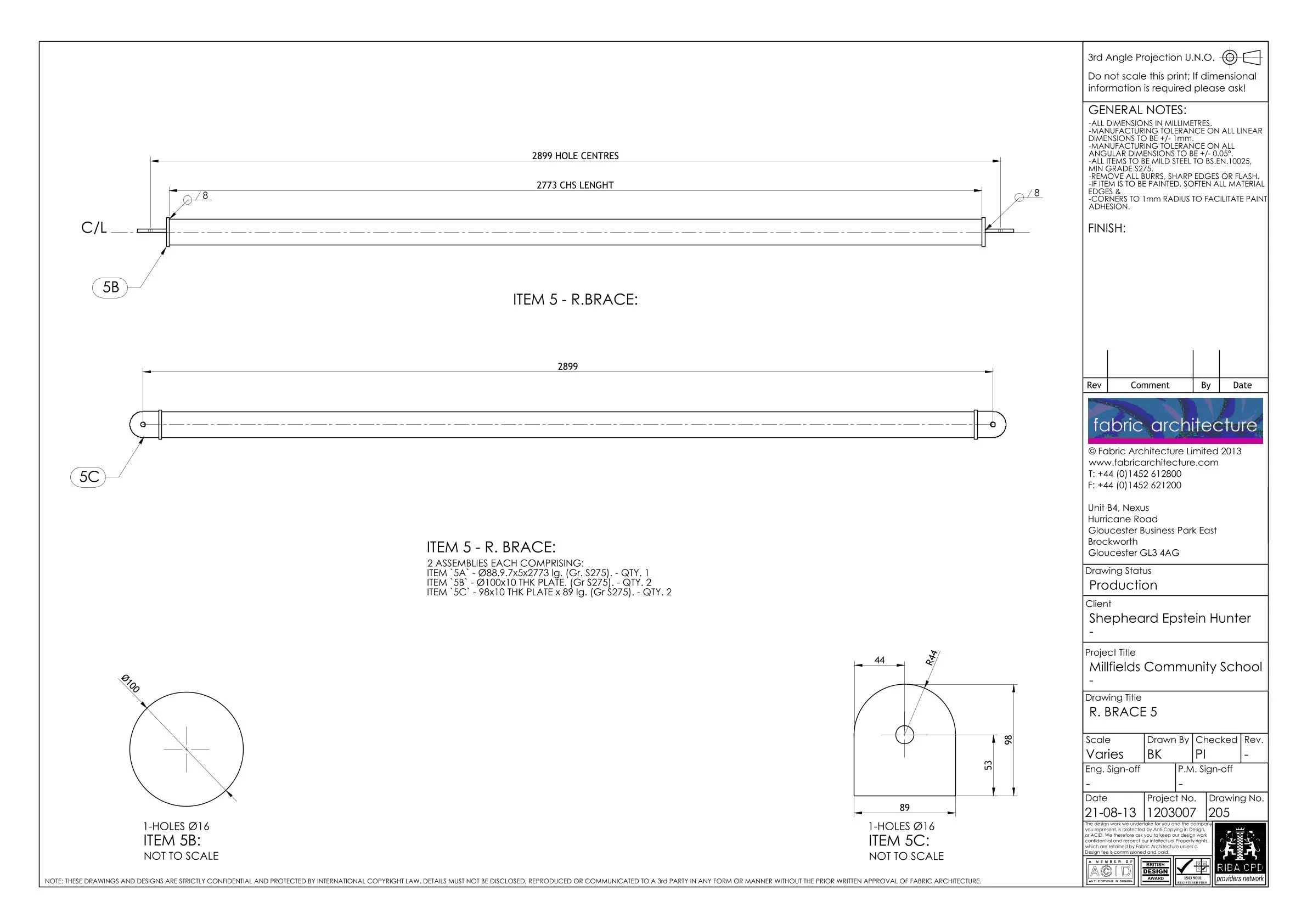

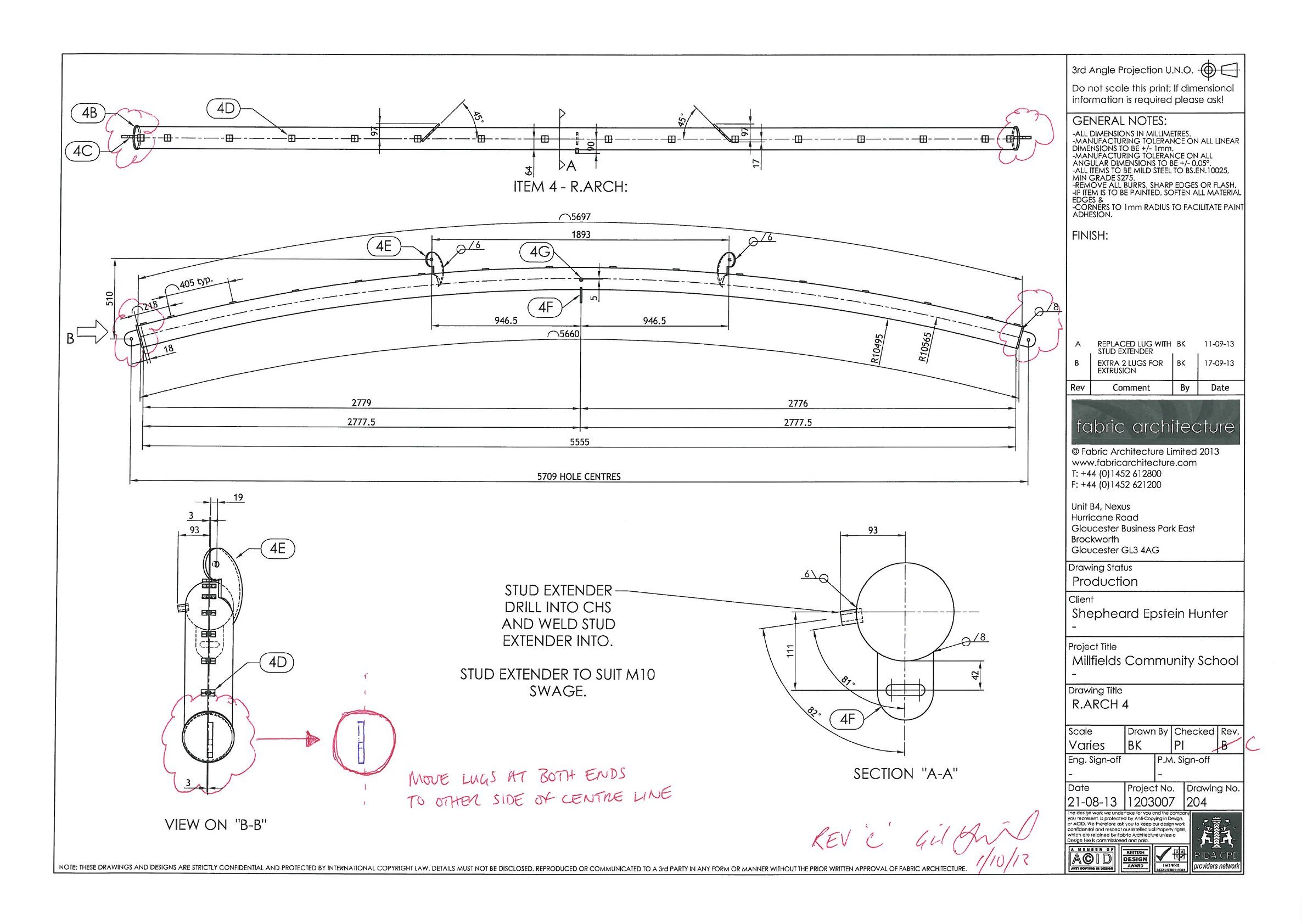

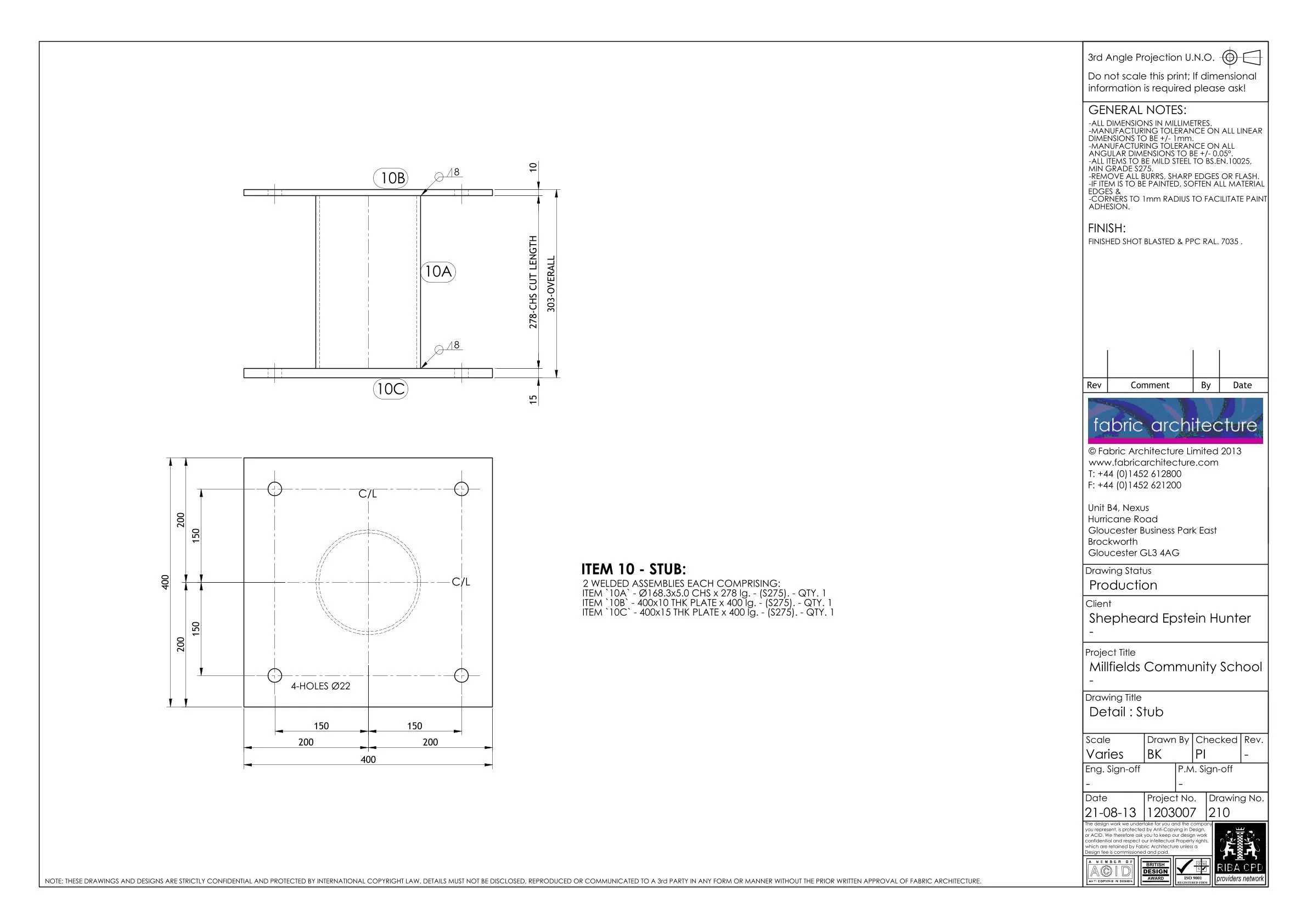

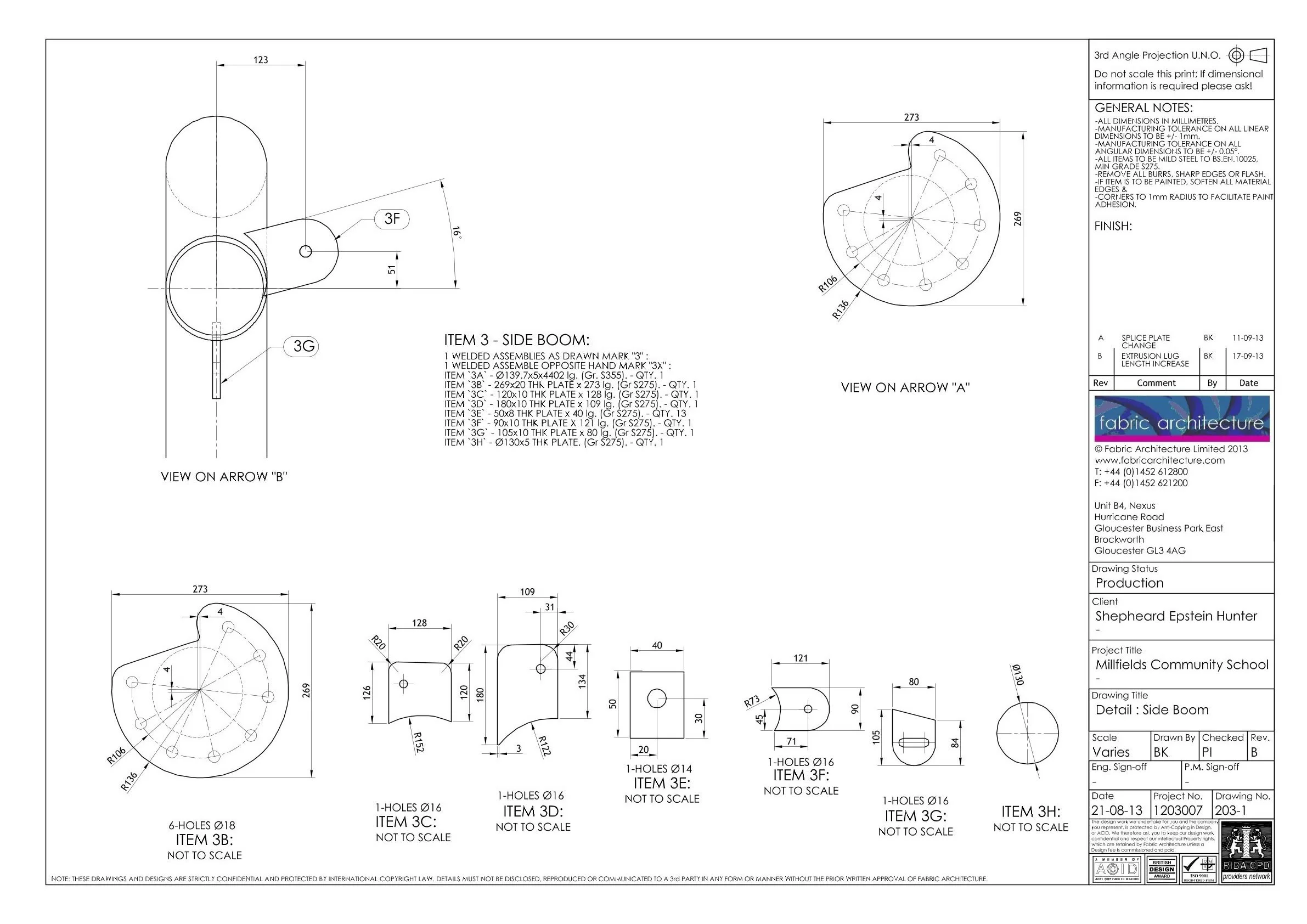

Millfields Community School Tensile Structure


1203007-Check Dimensions-().jpg

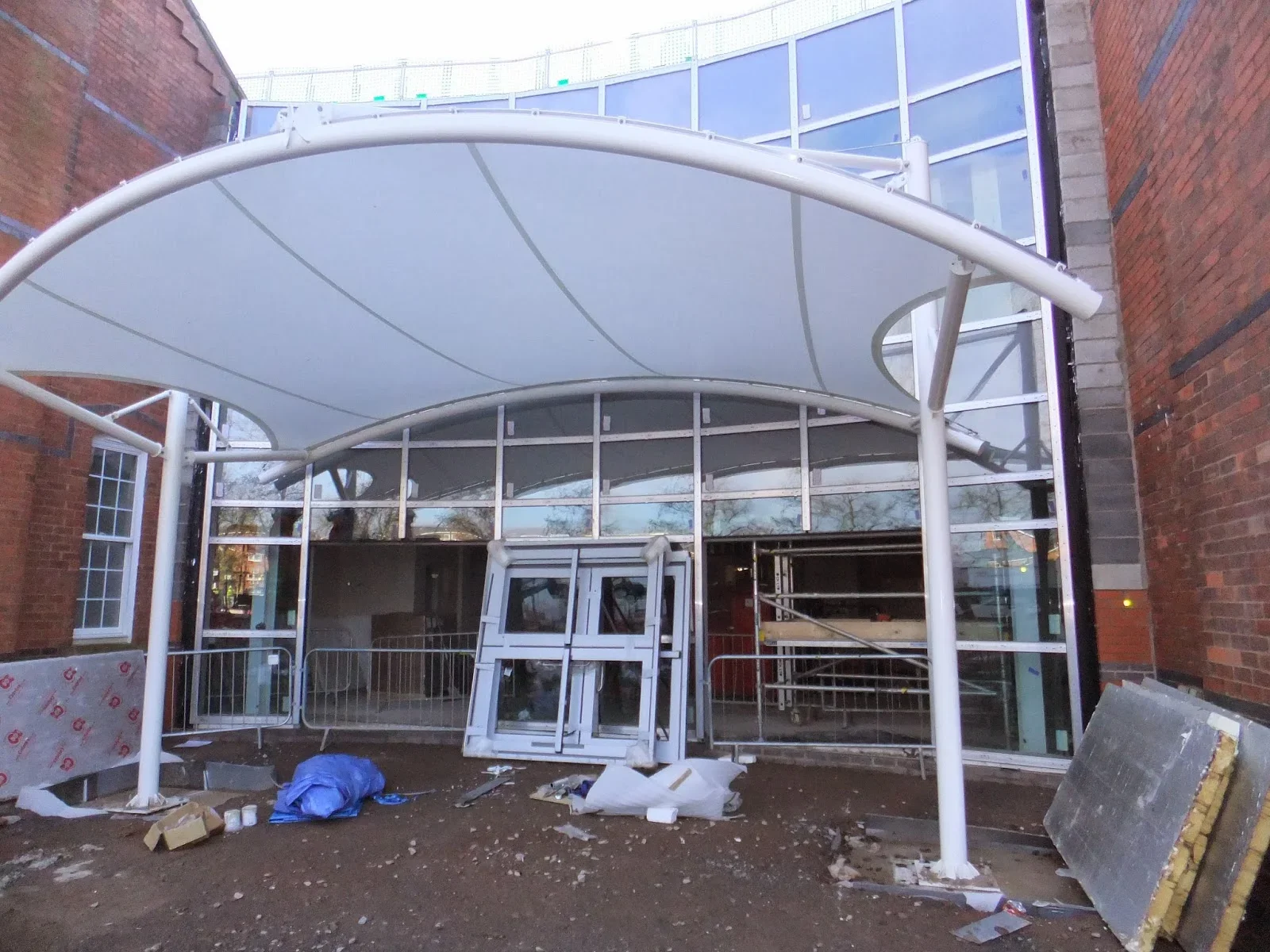

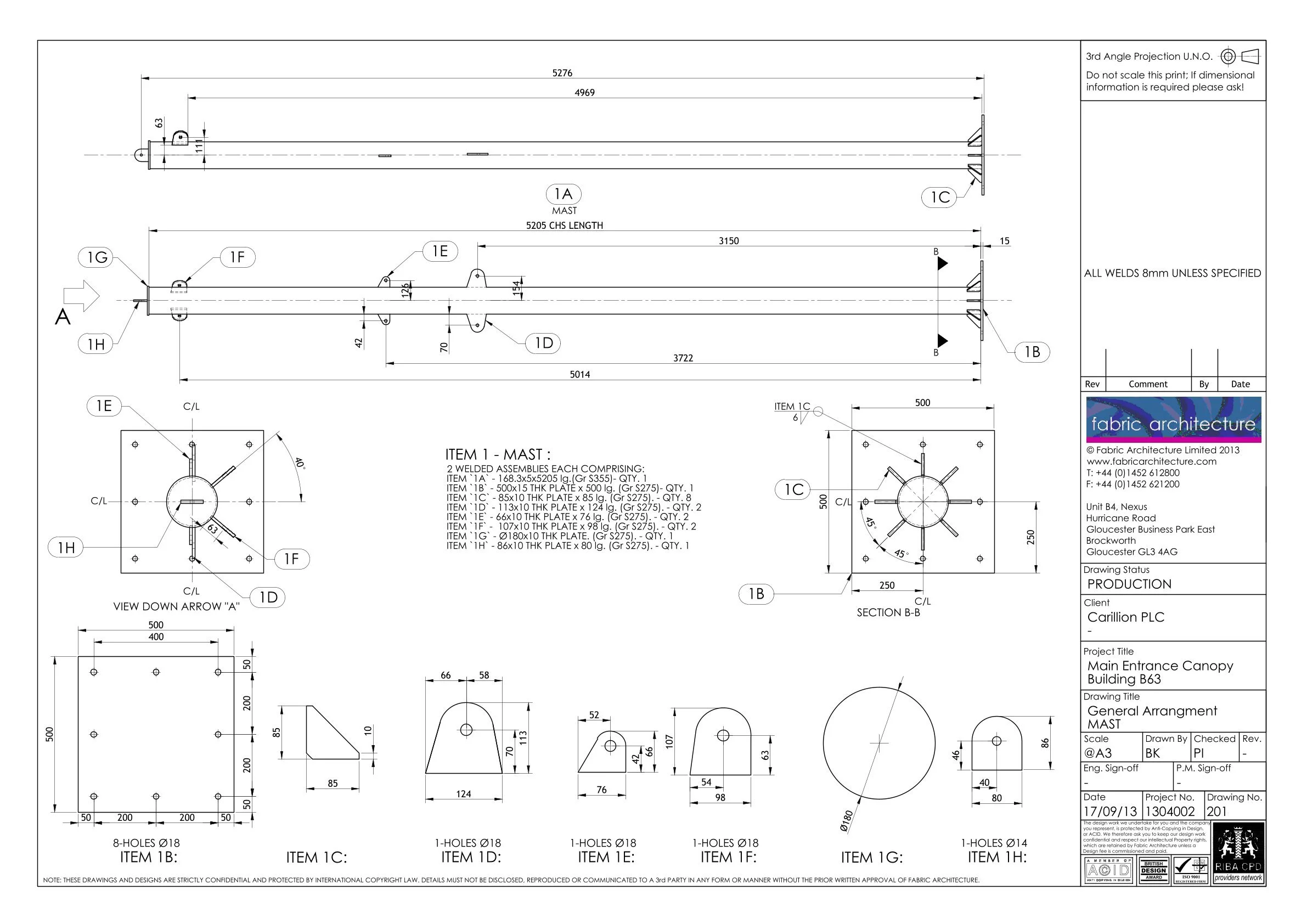

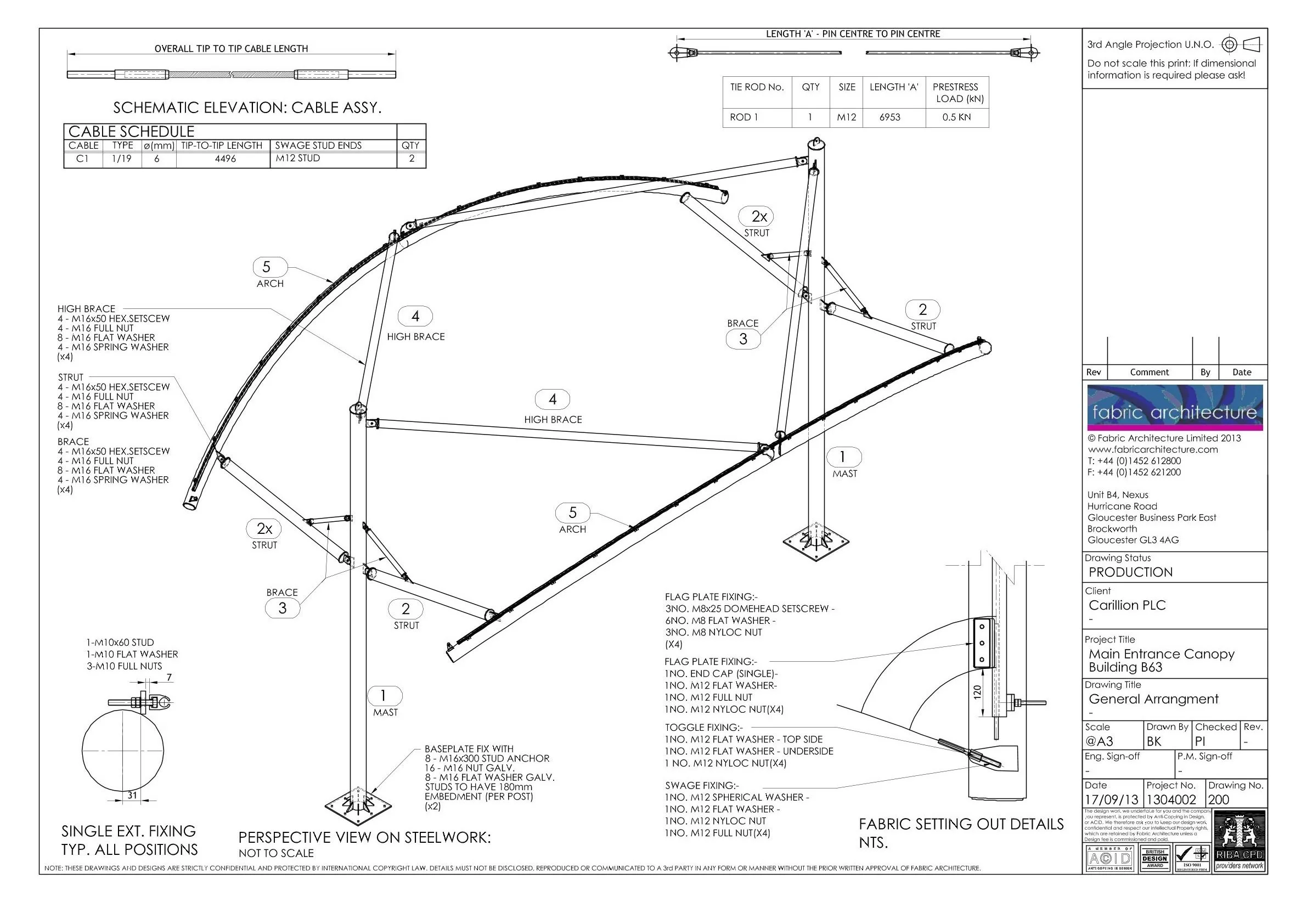

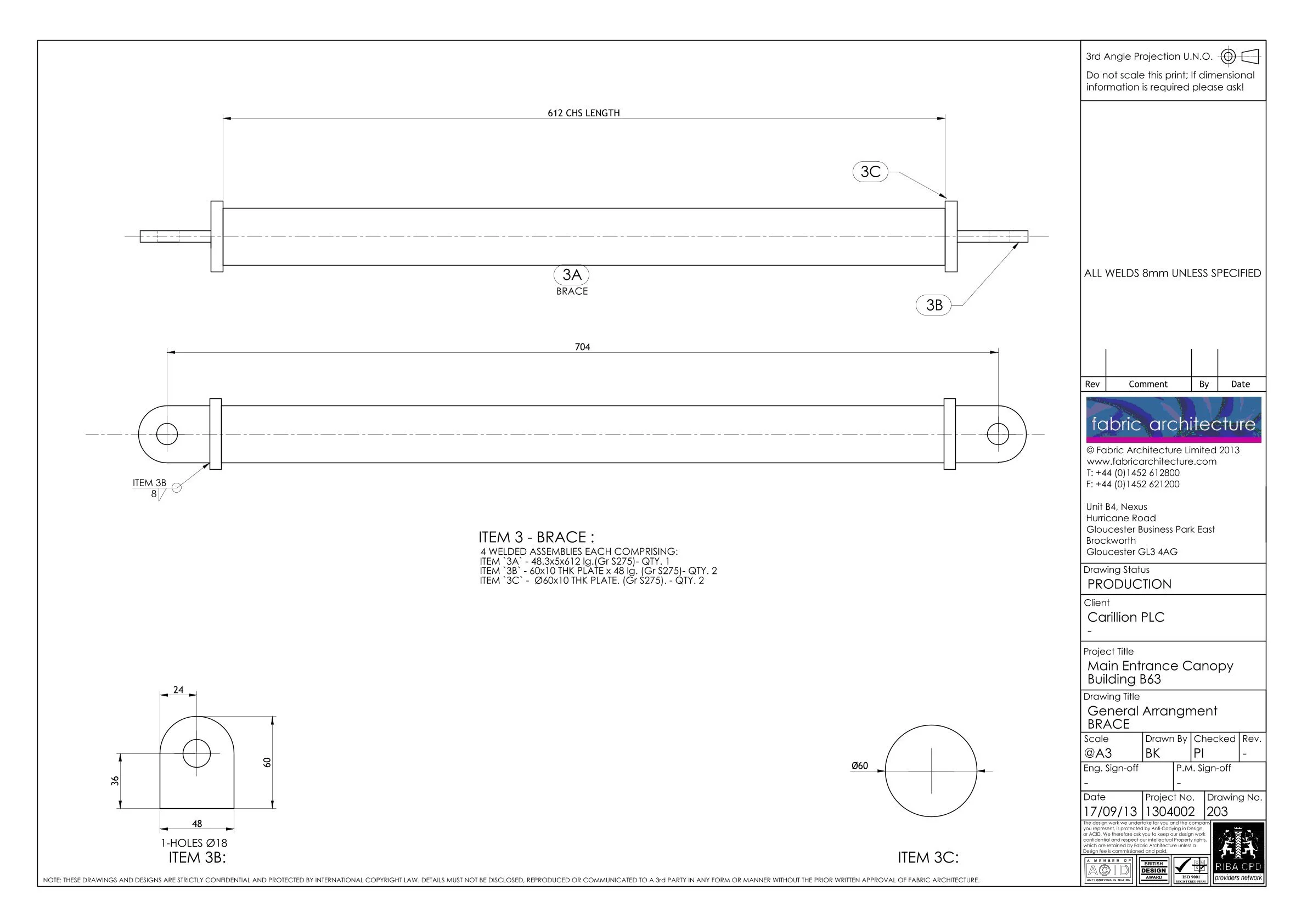

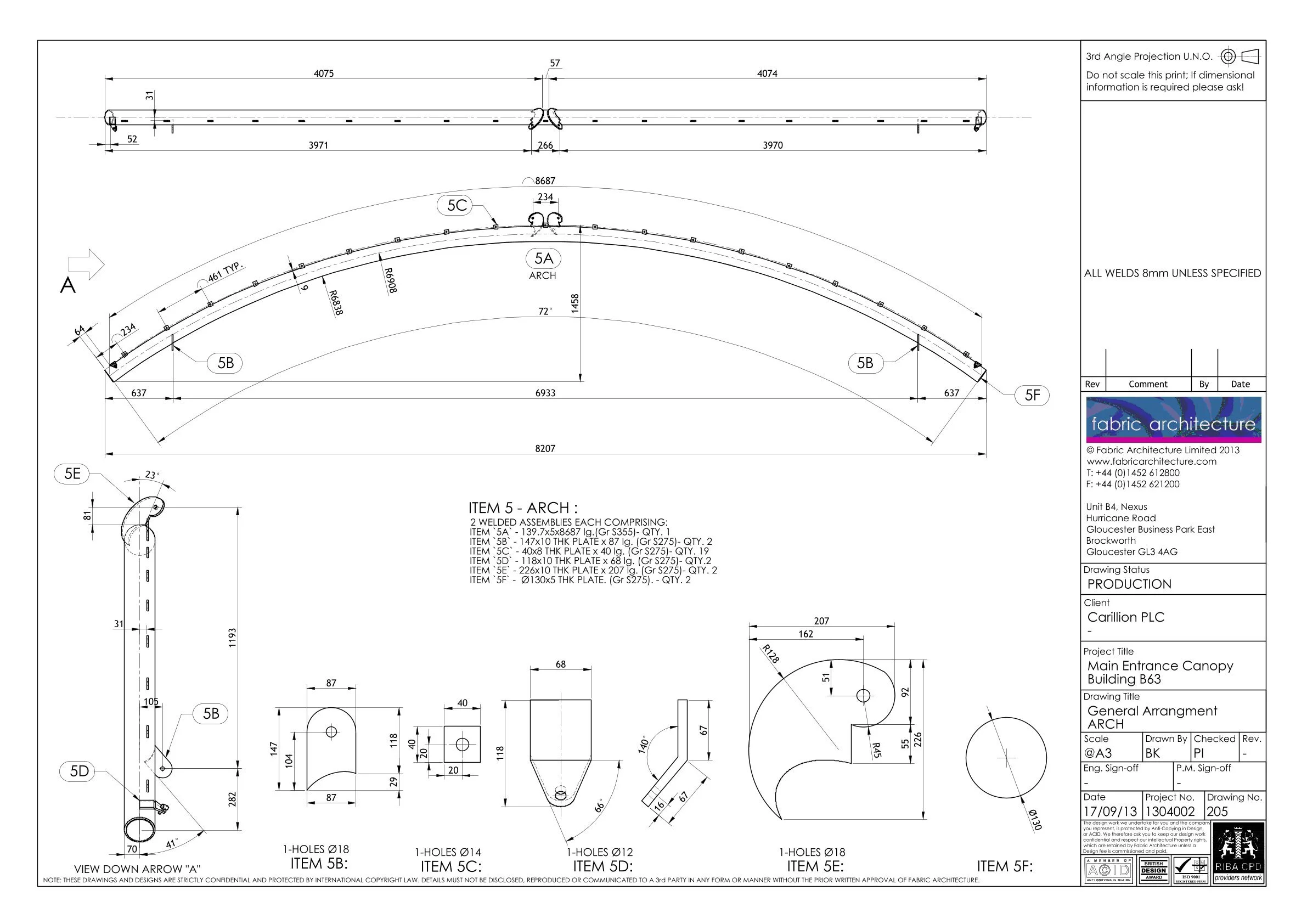

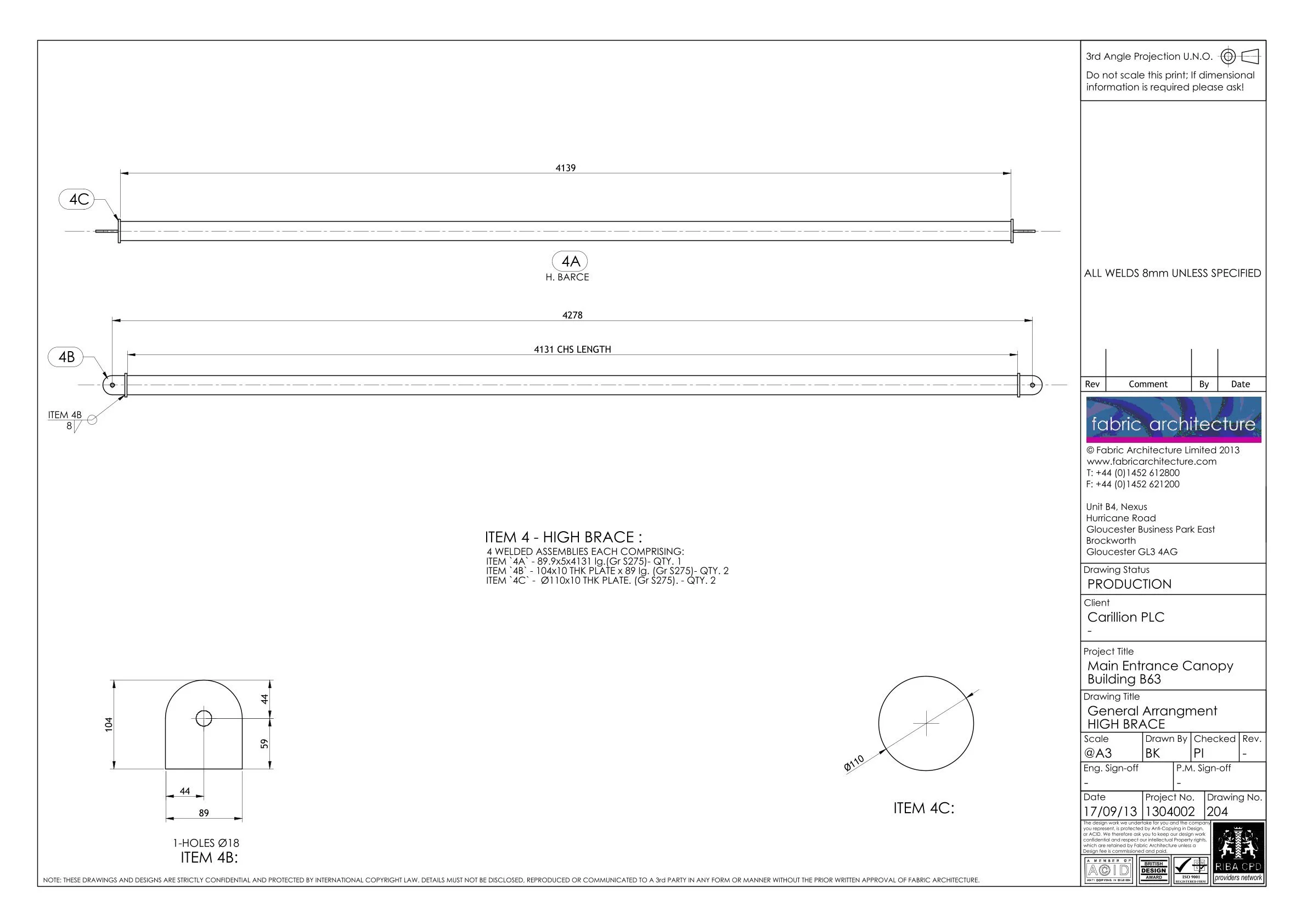

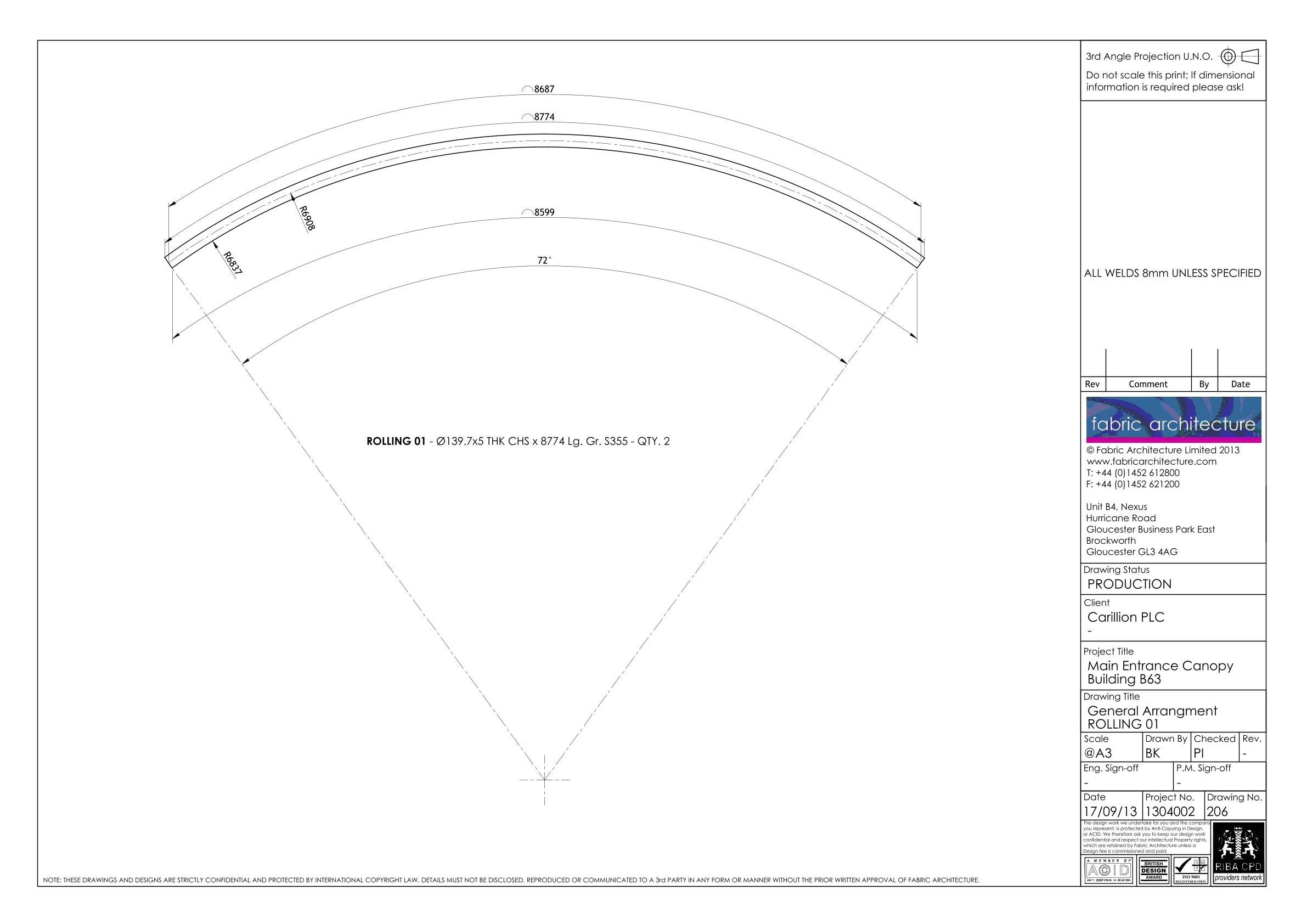

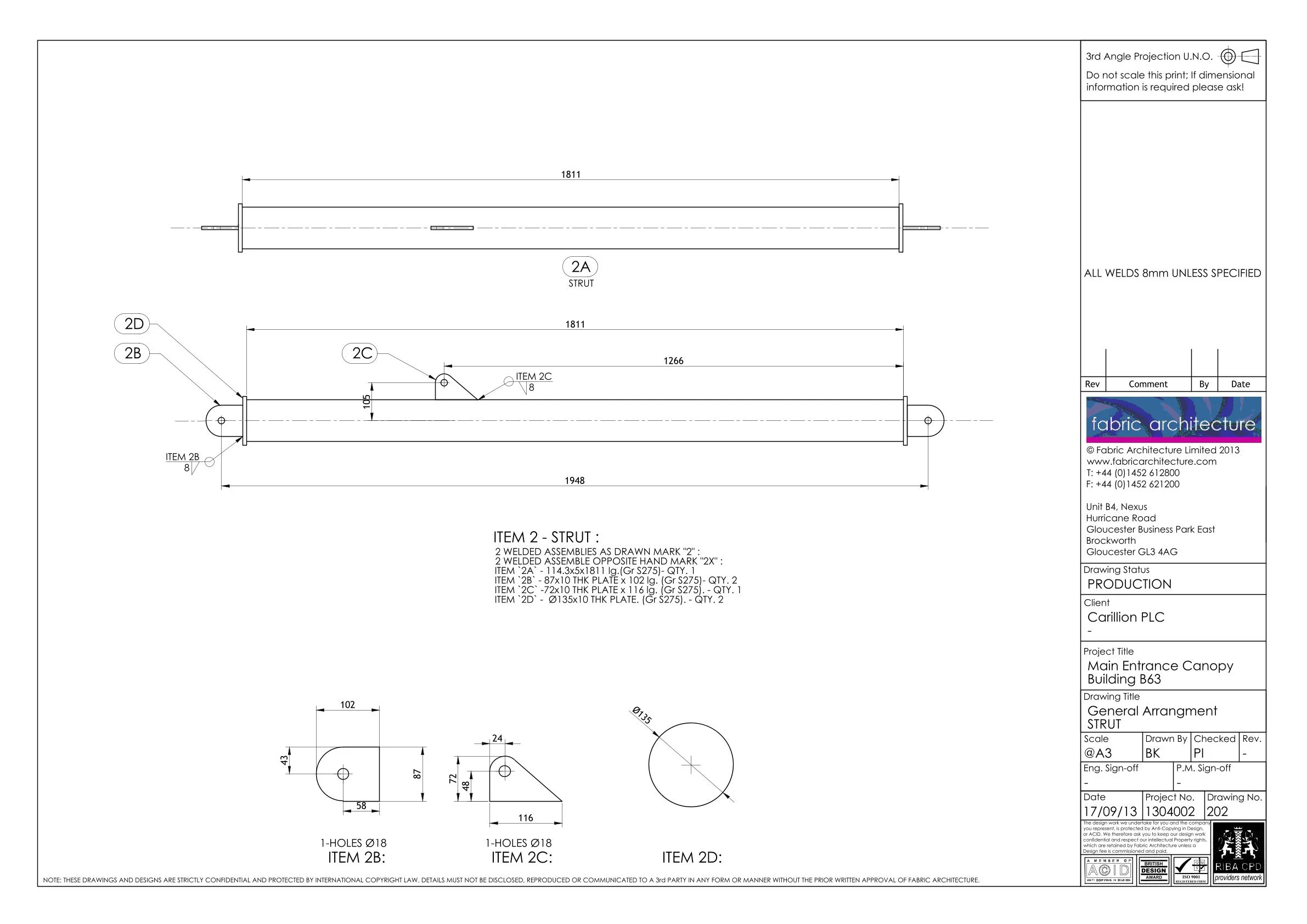

Entrance Canopy Tensile Structure

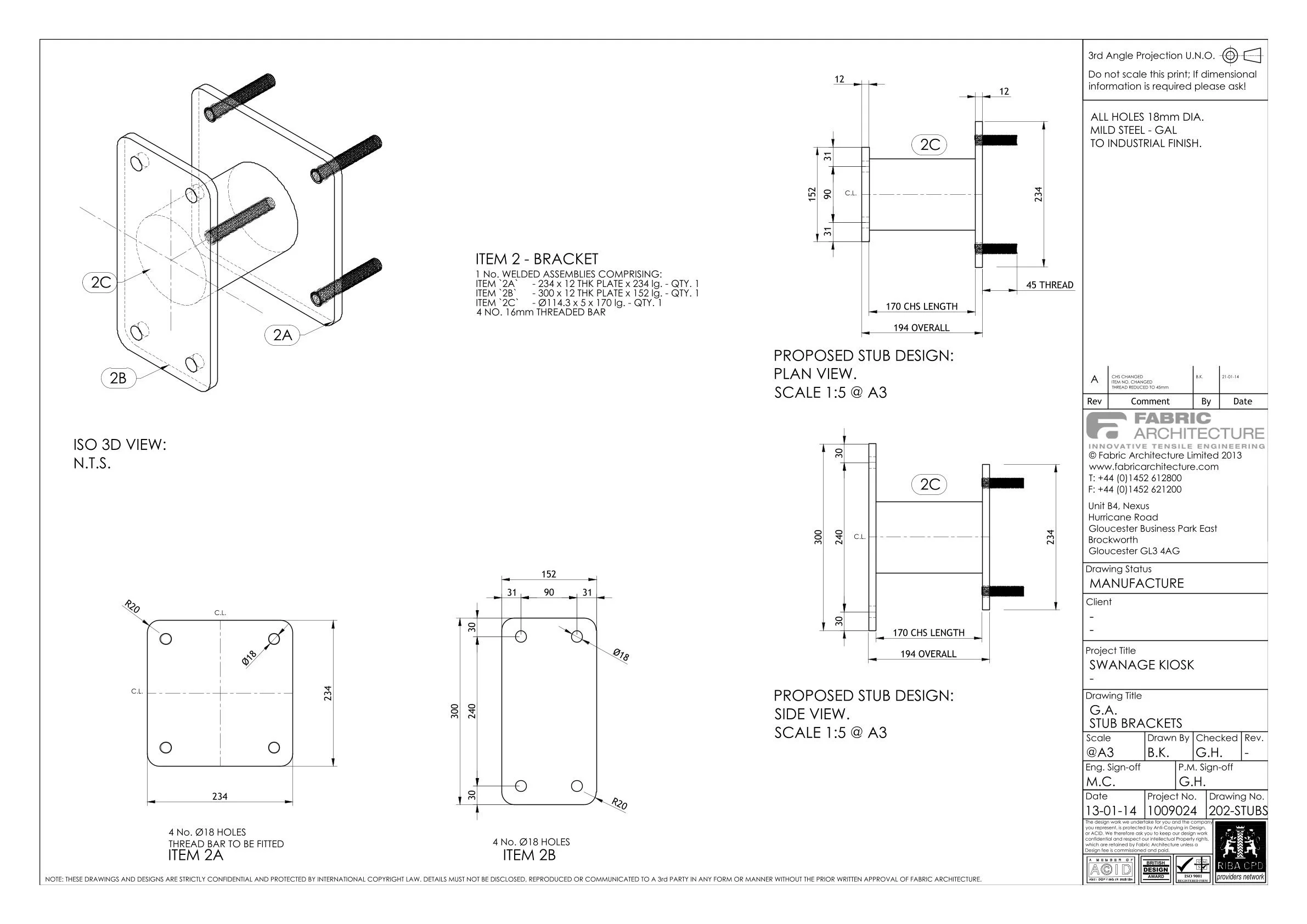

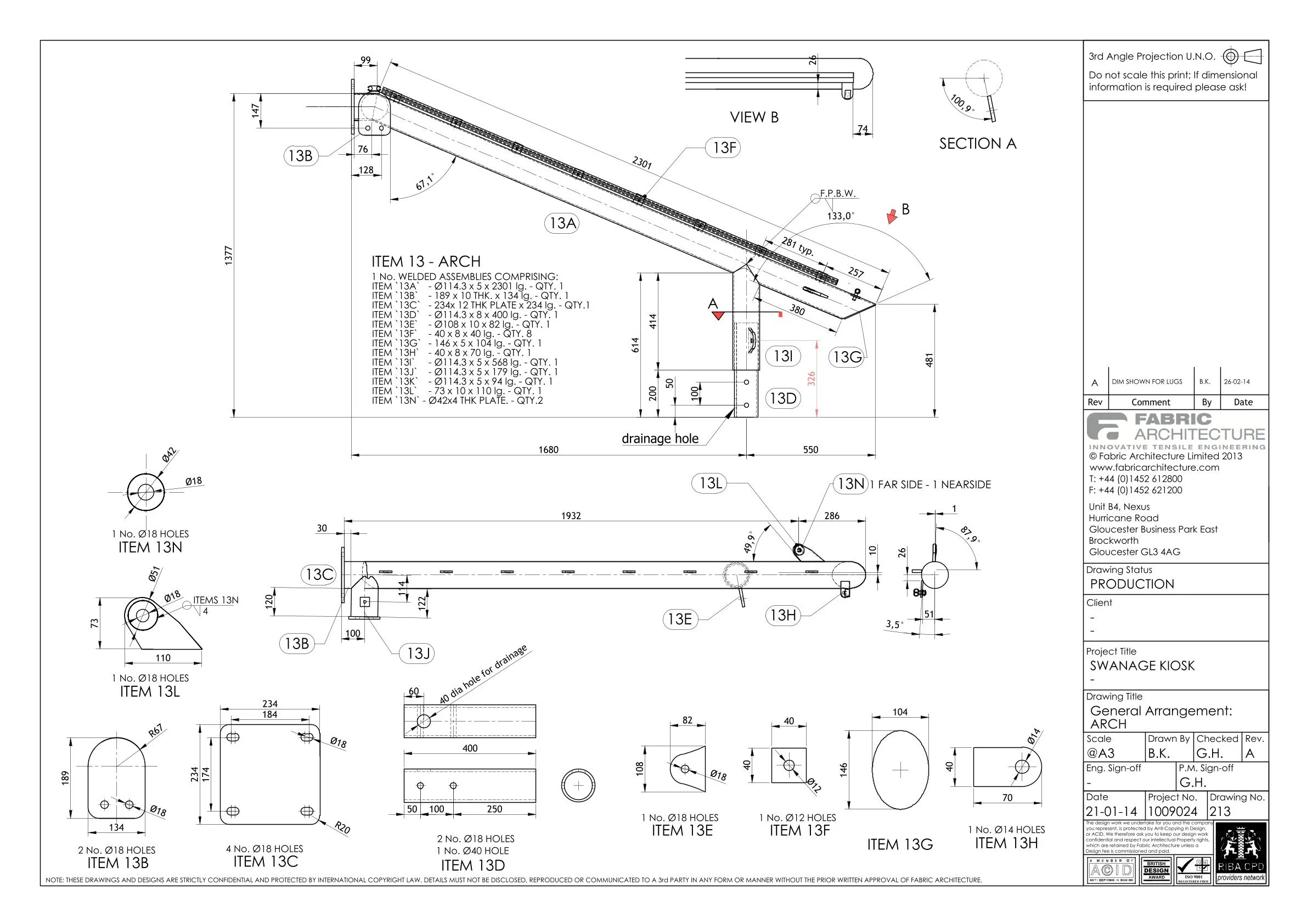

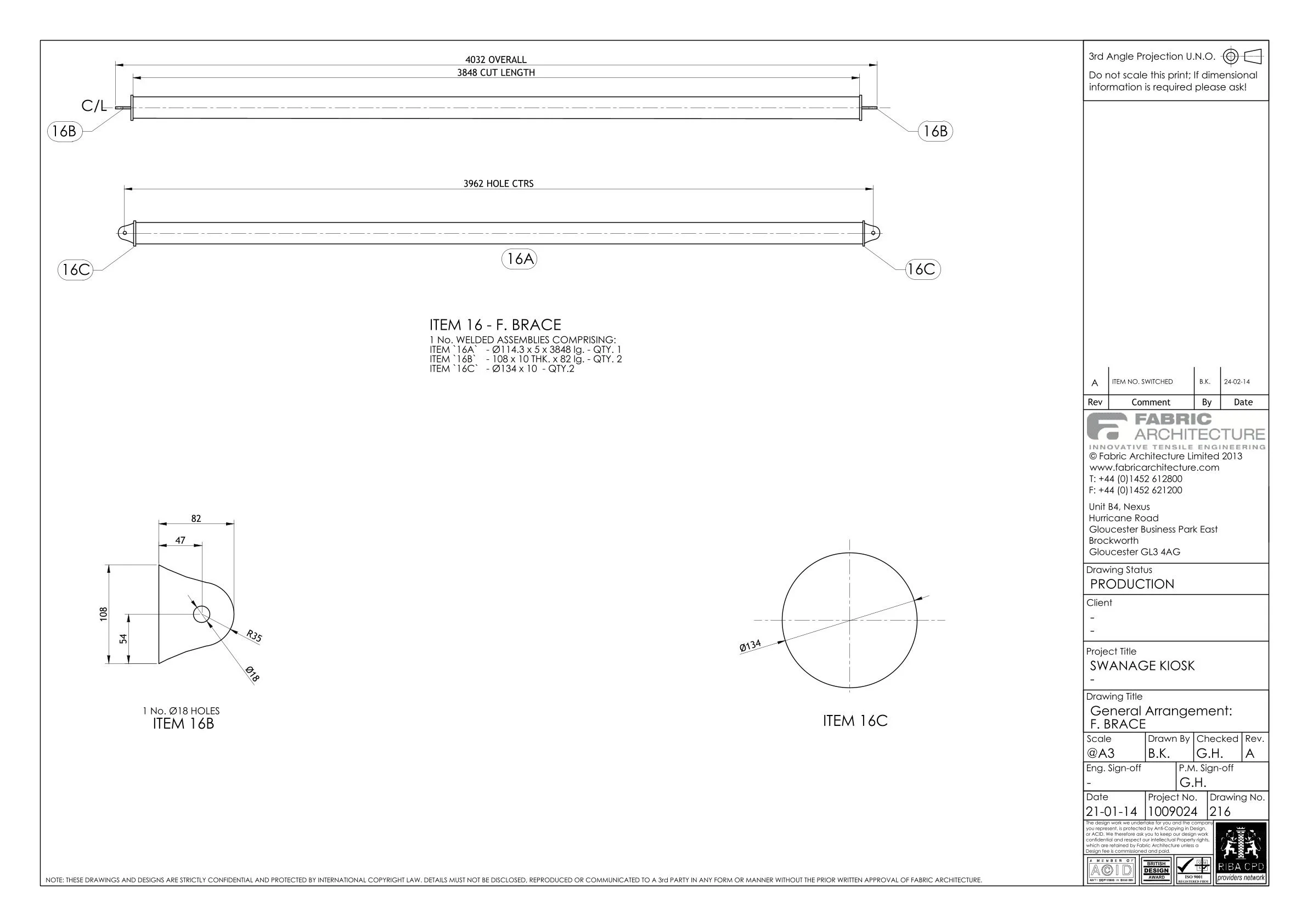

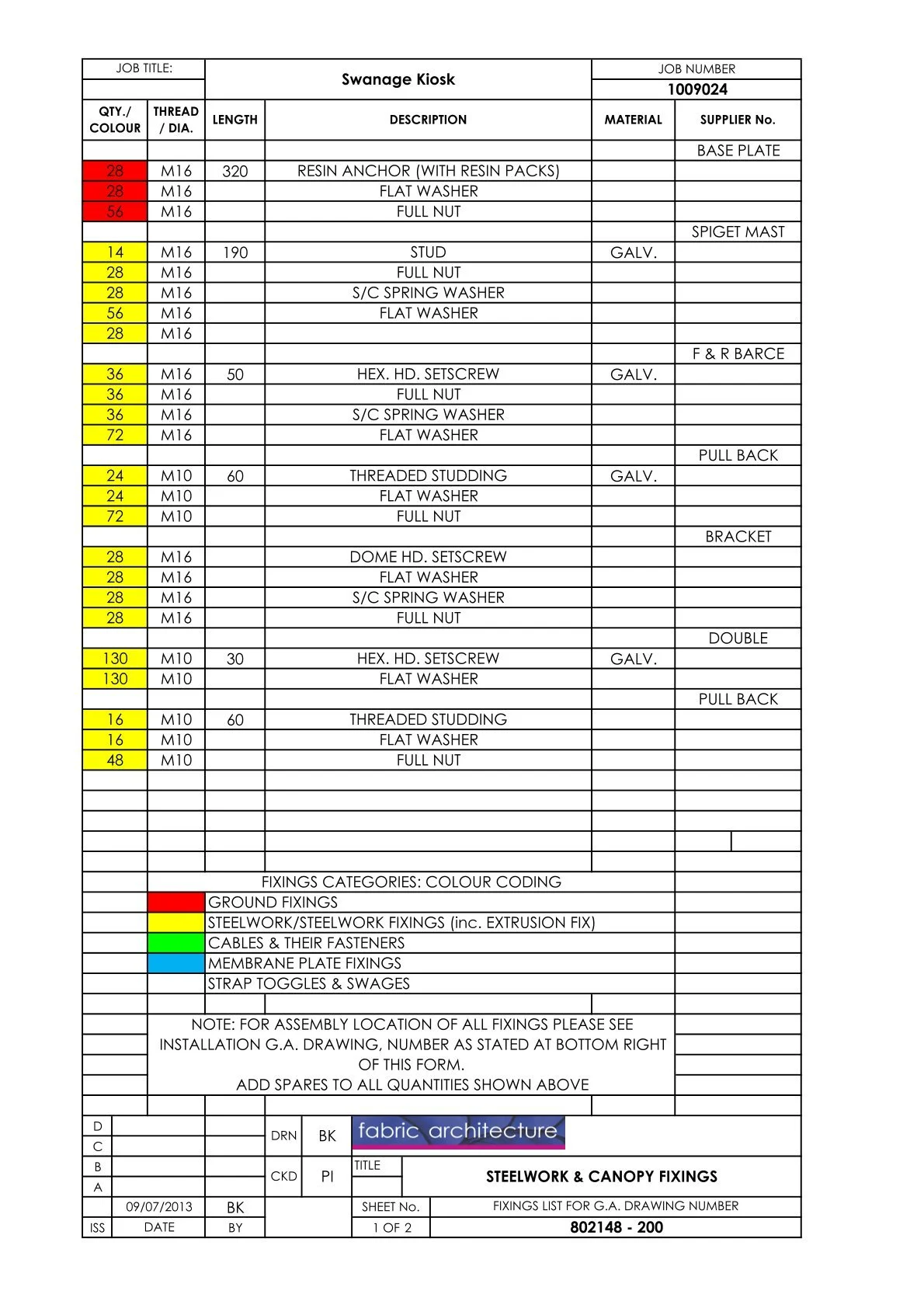

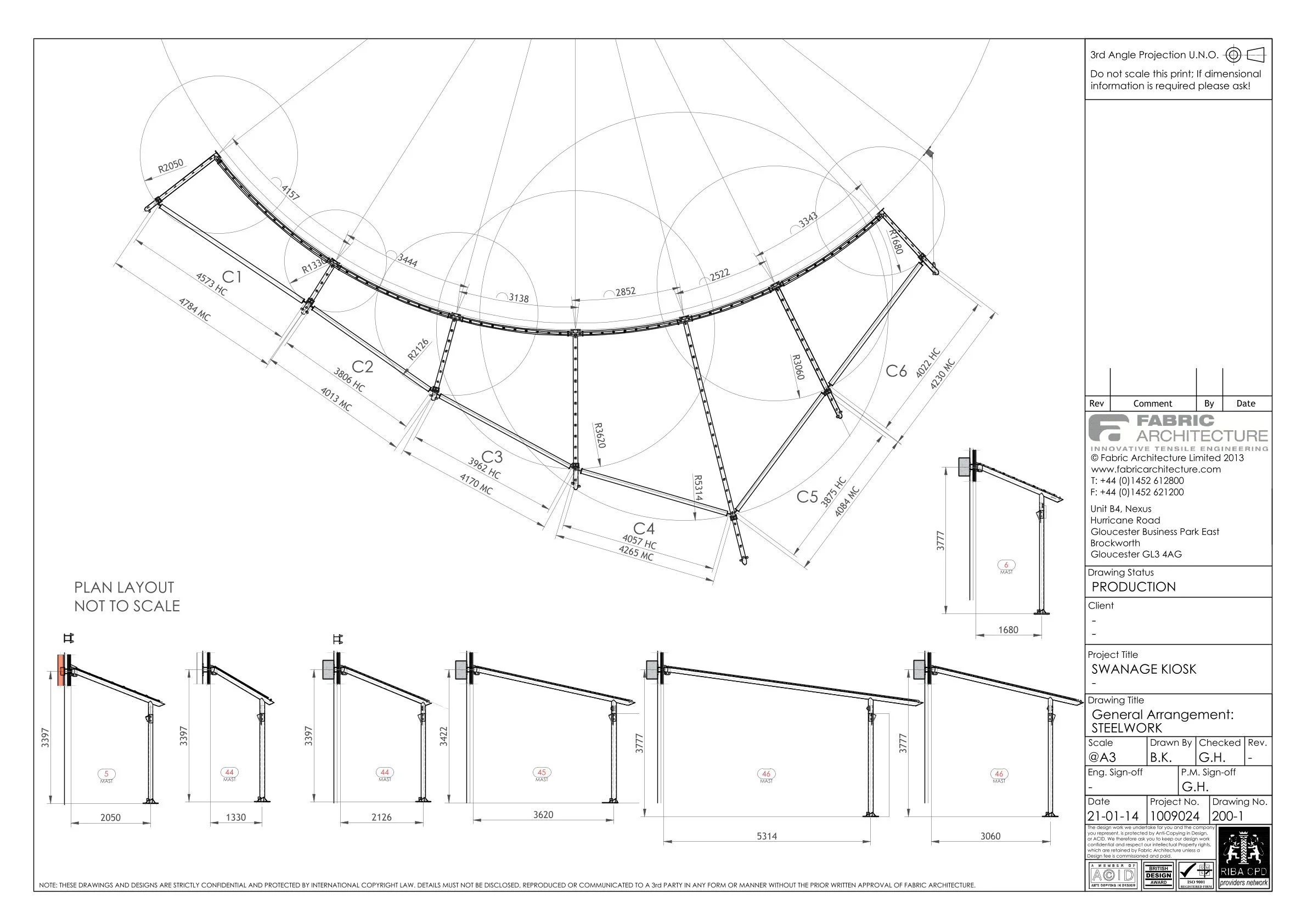

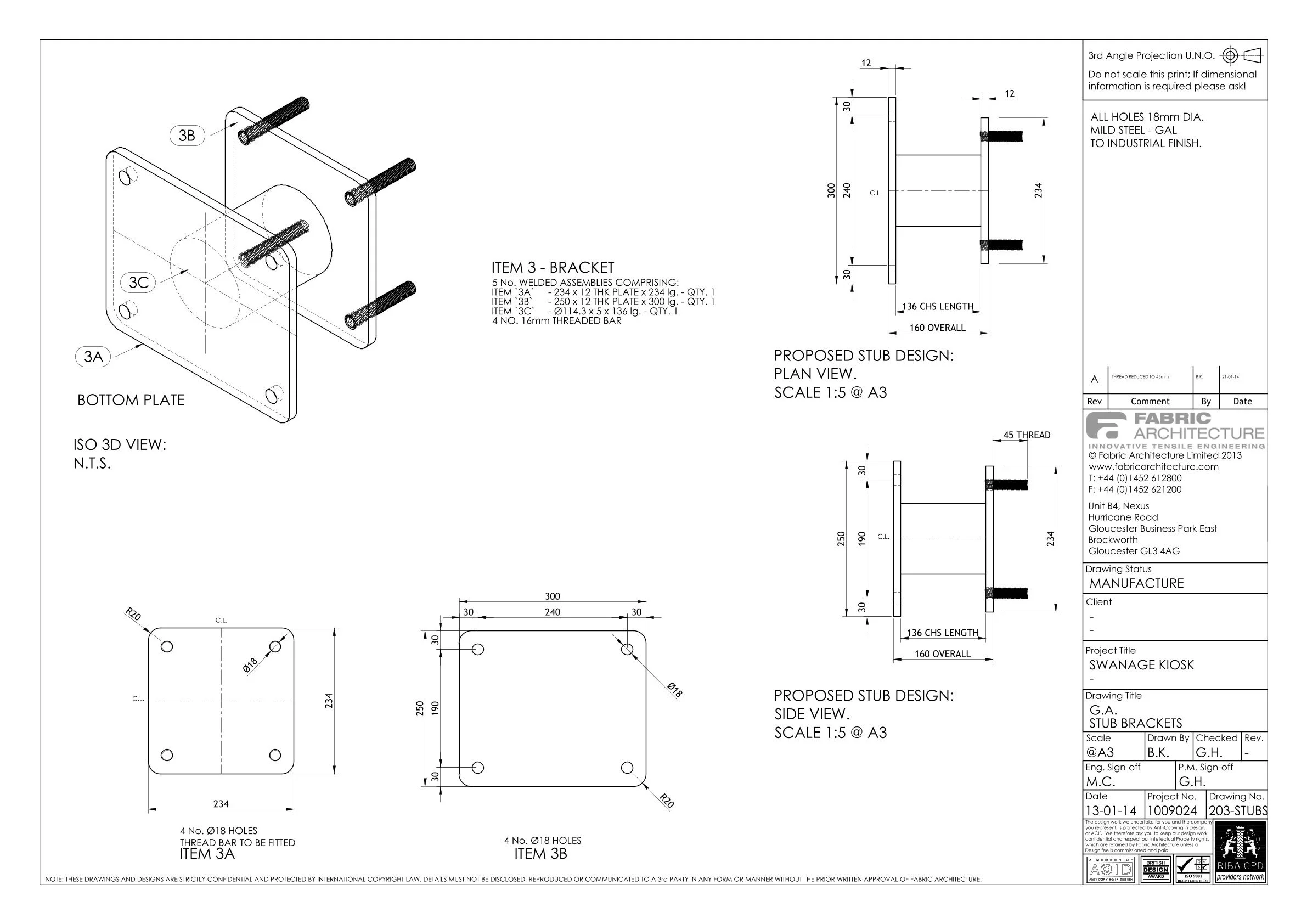

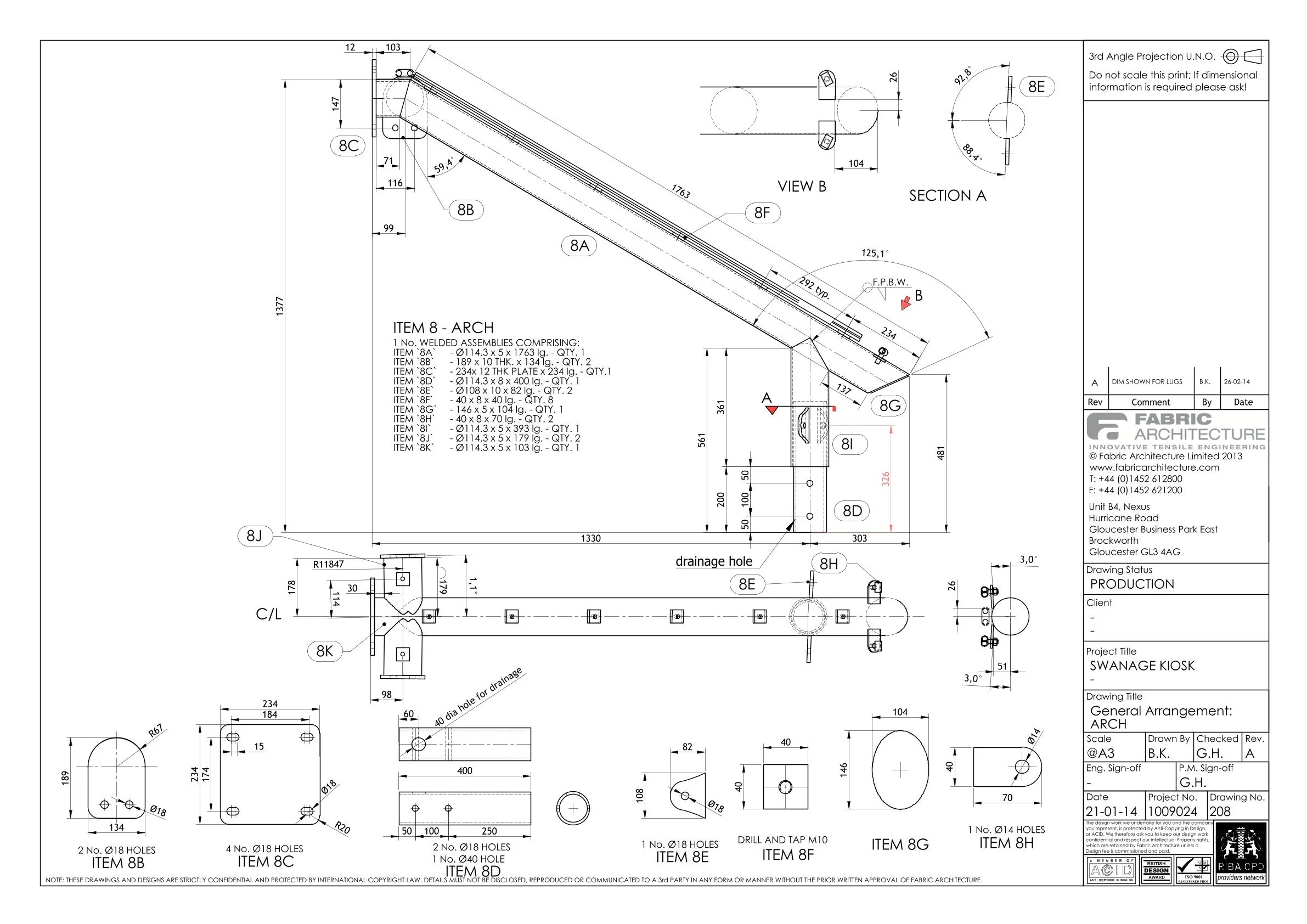

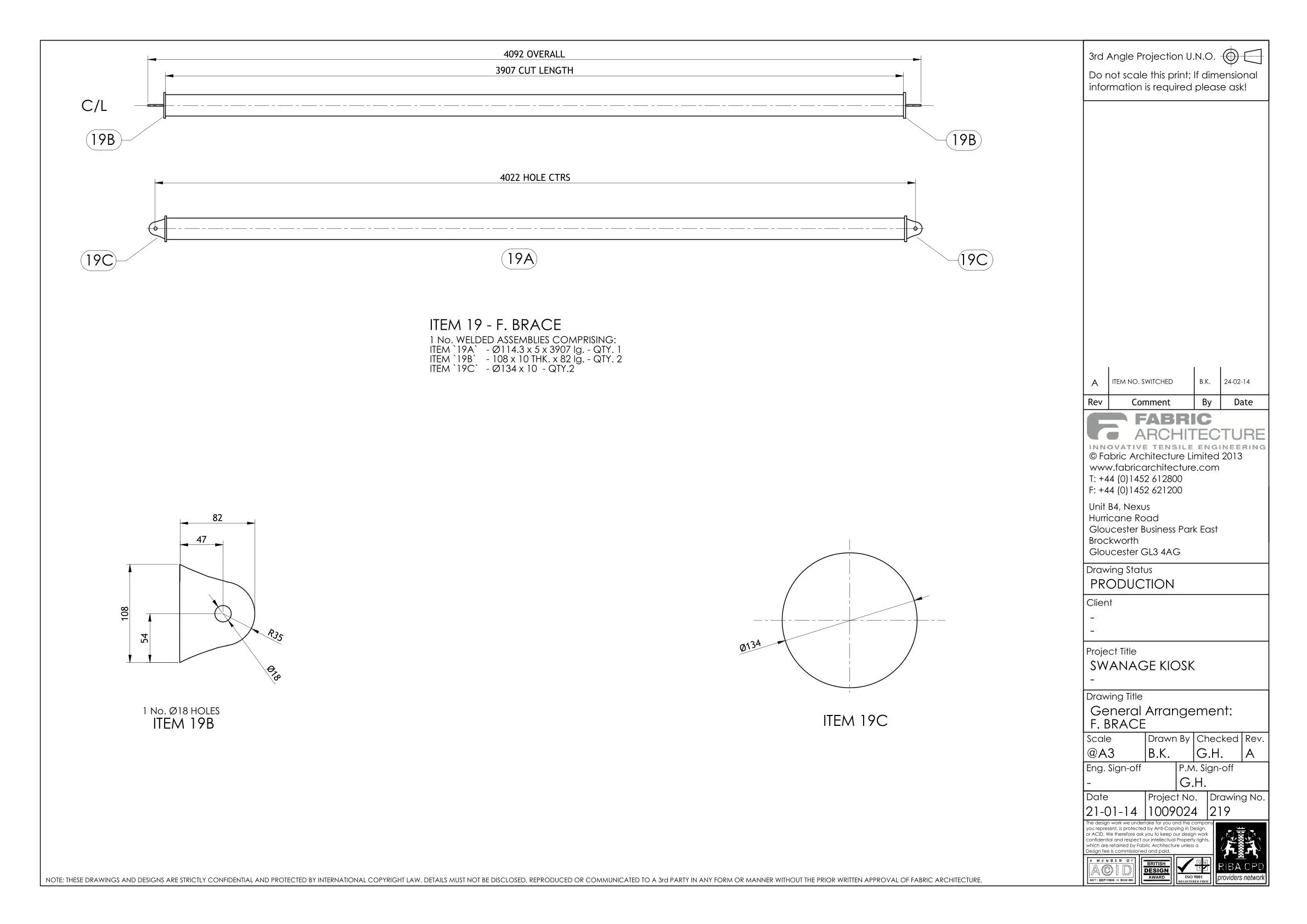

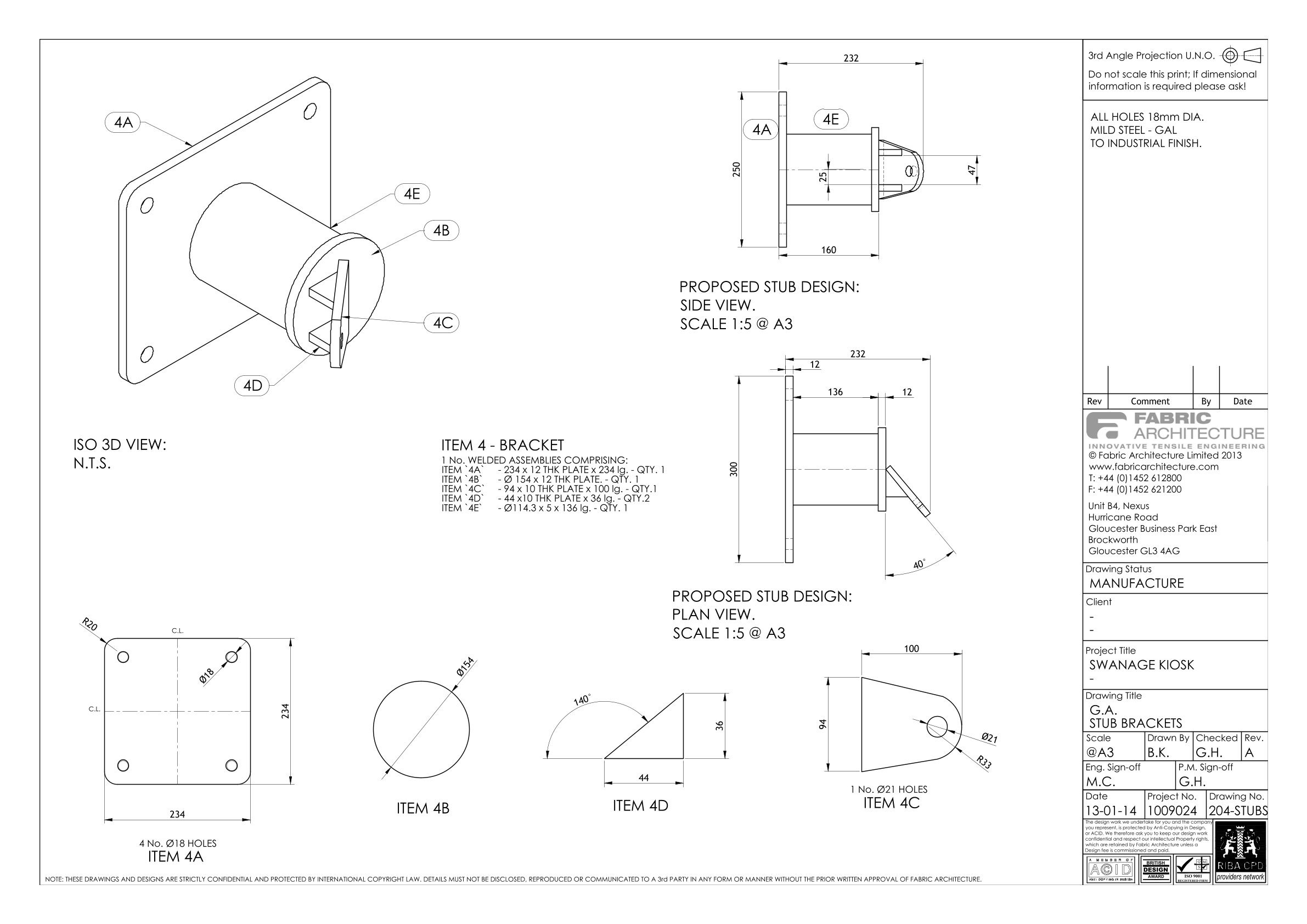

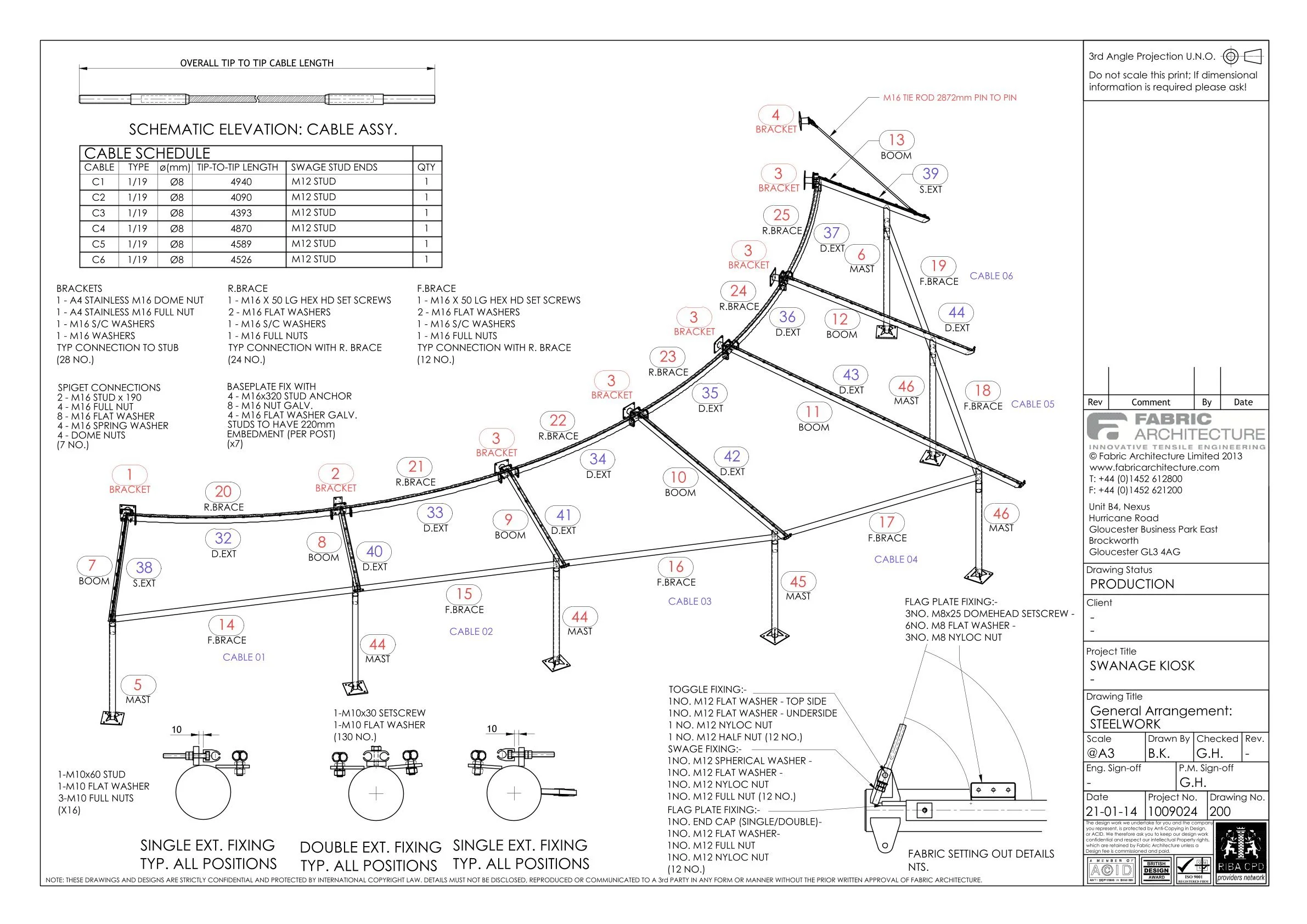

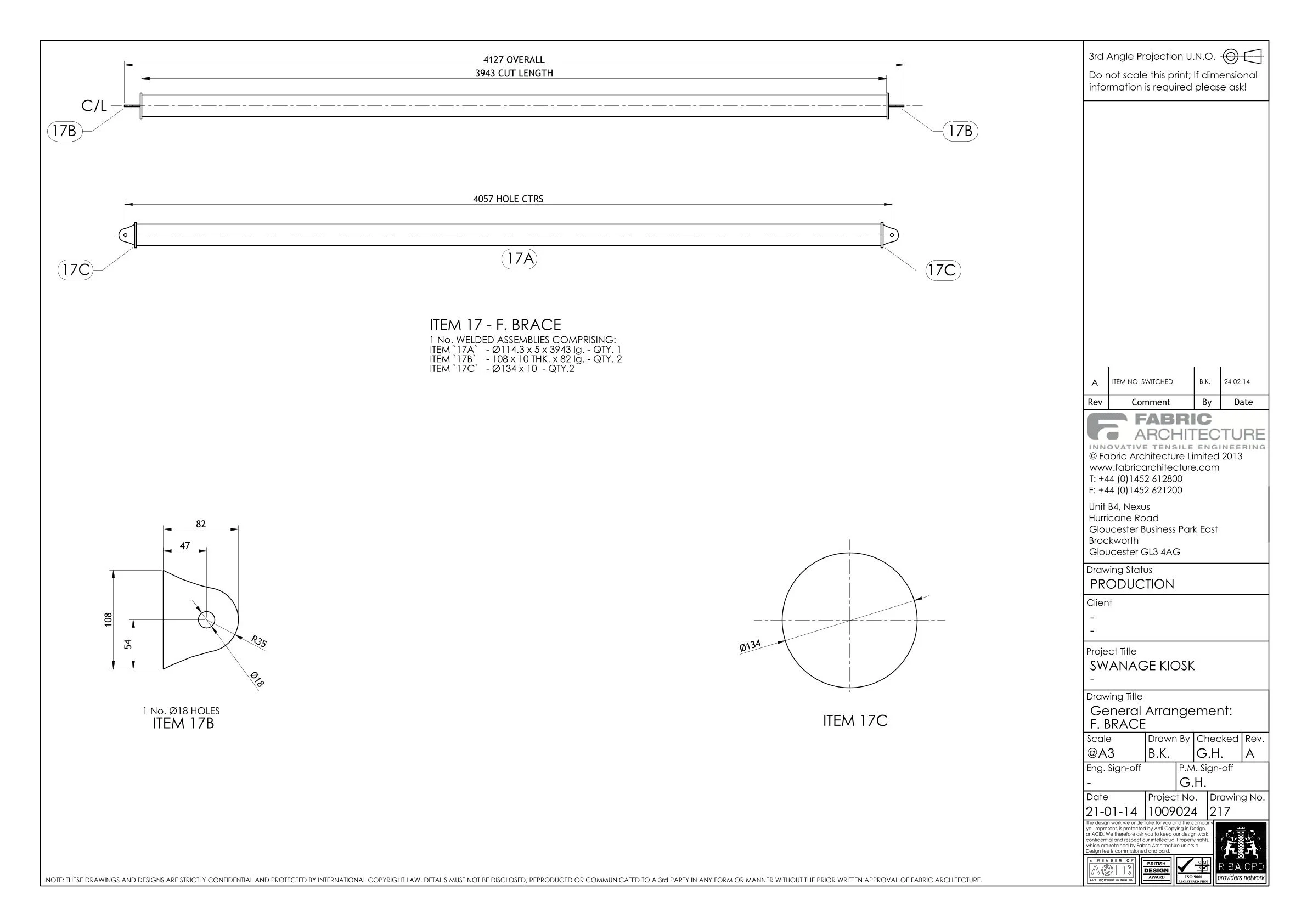

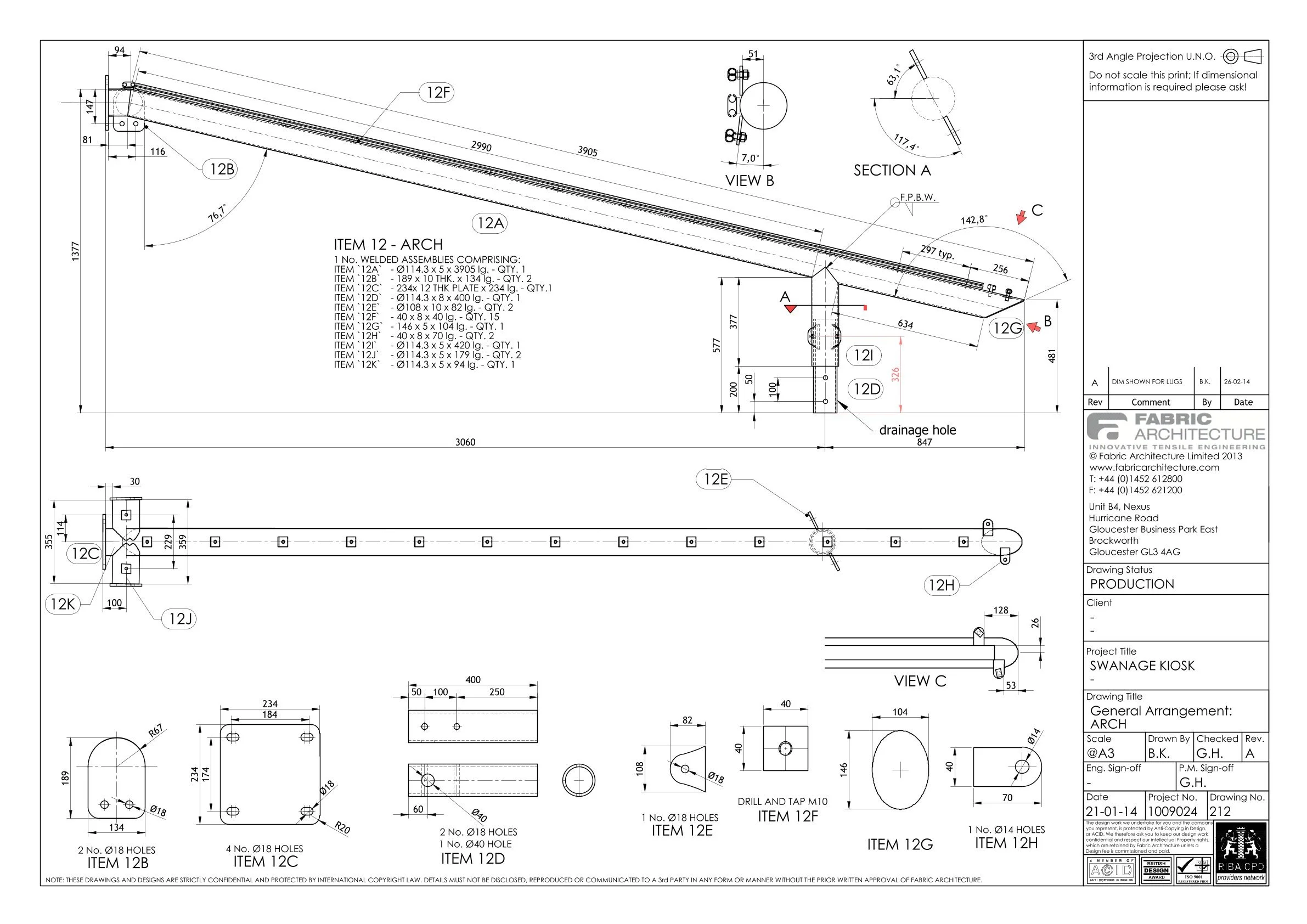

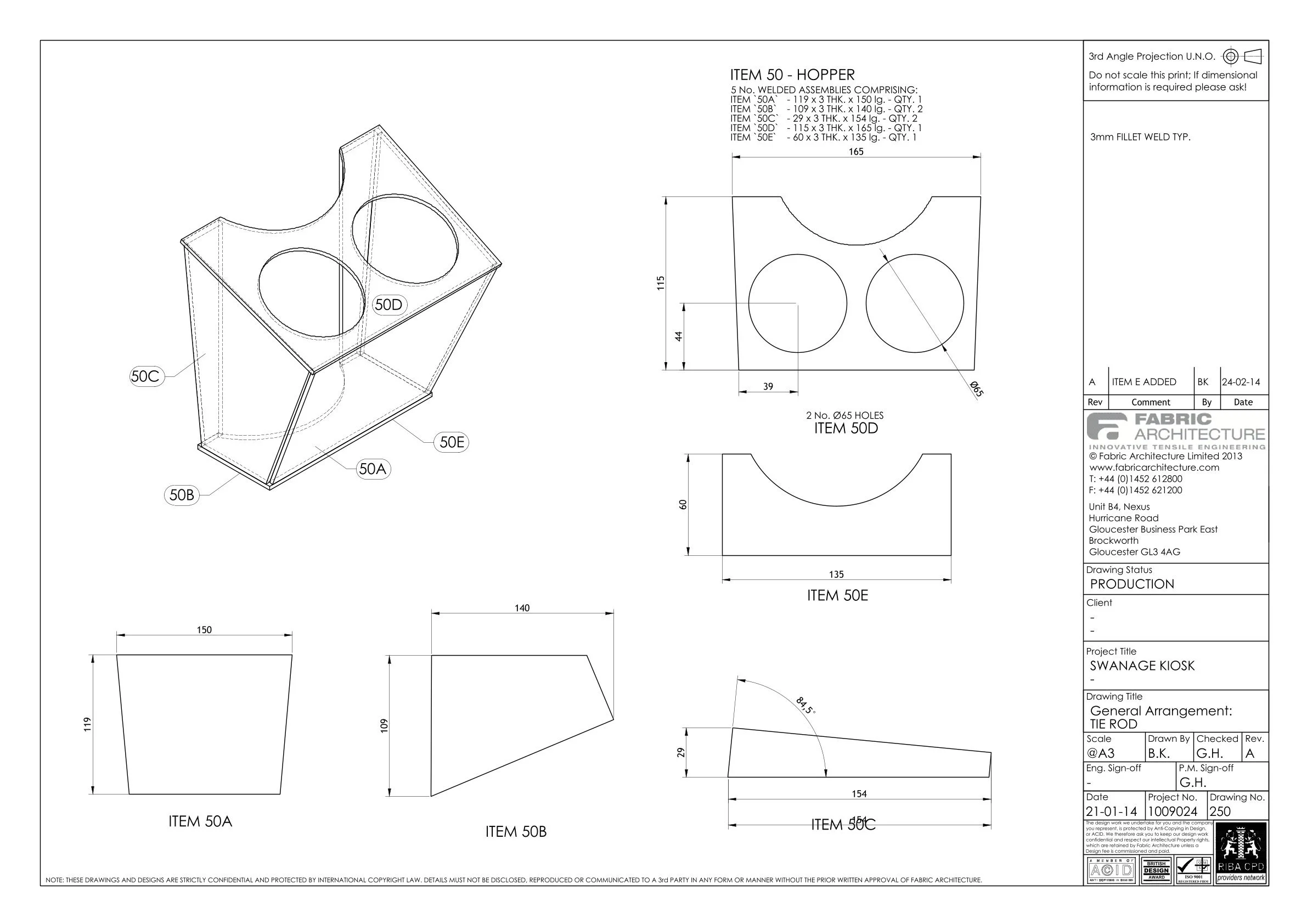

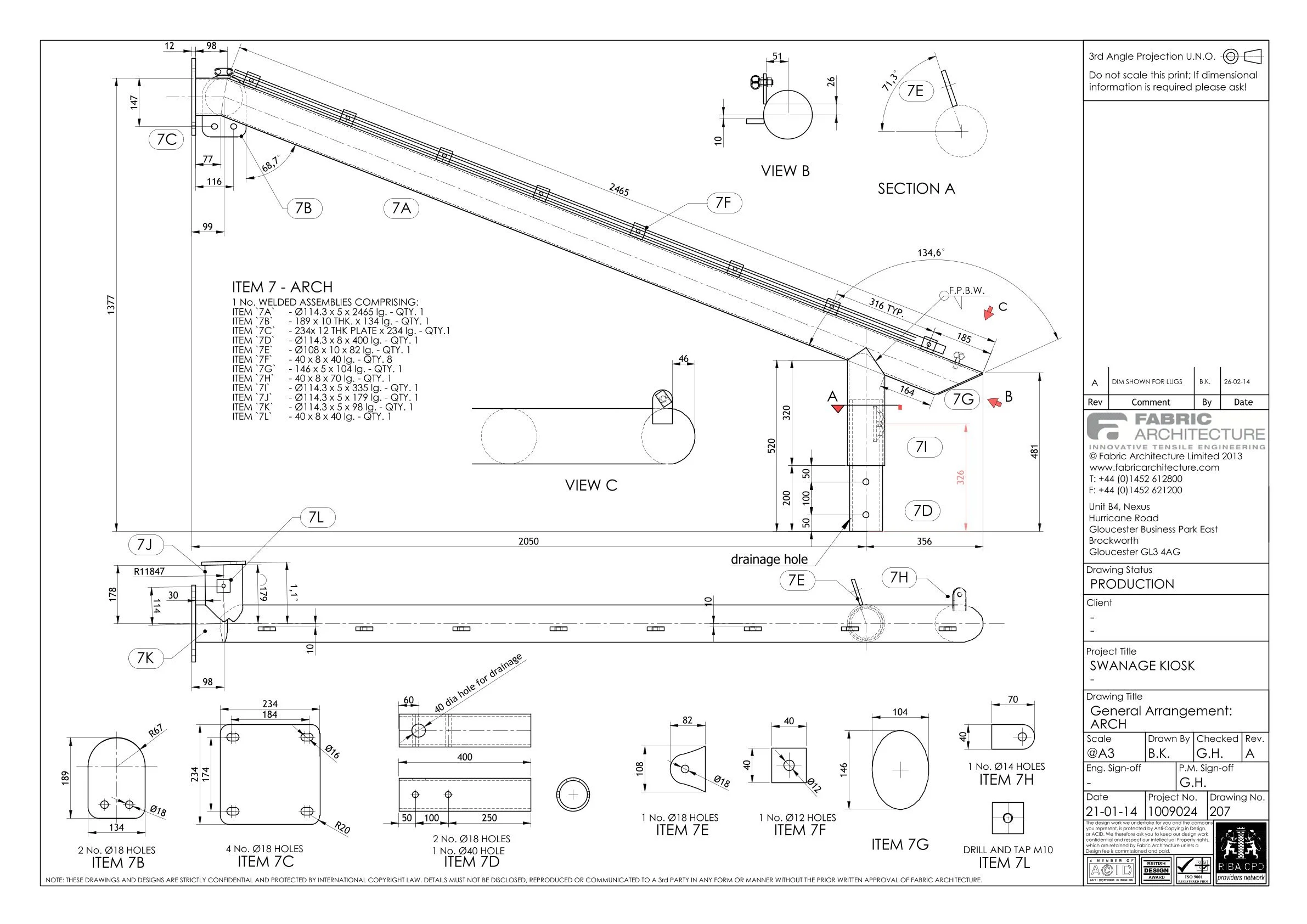

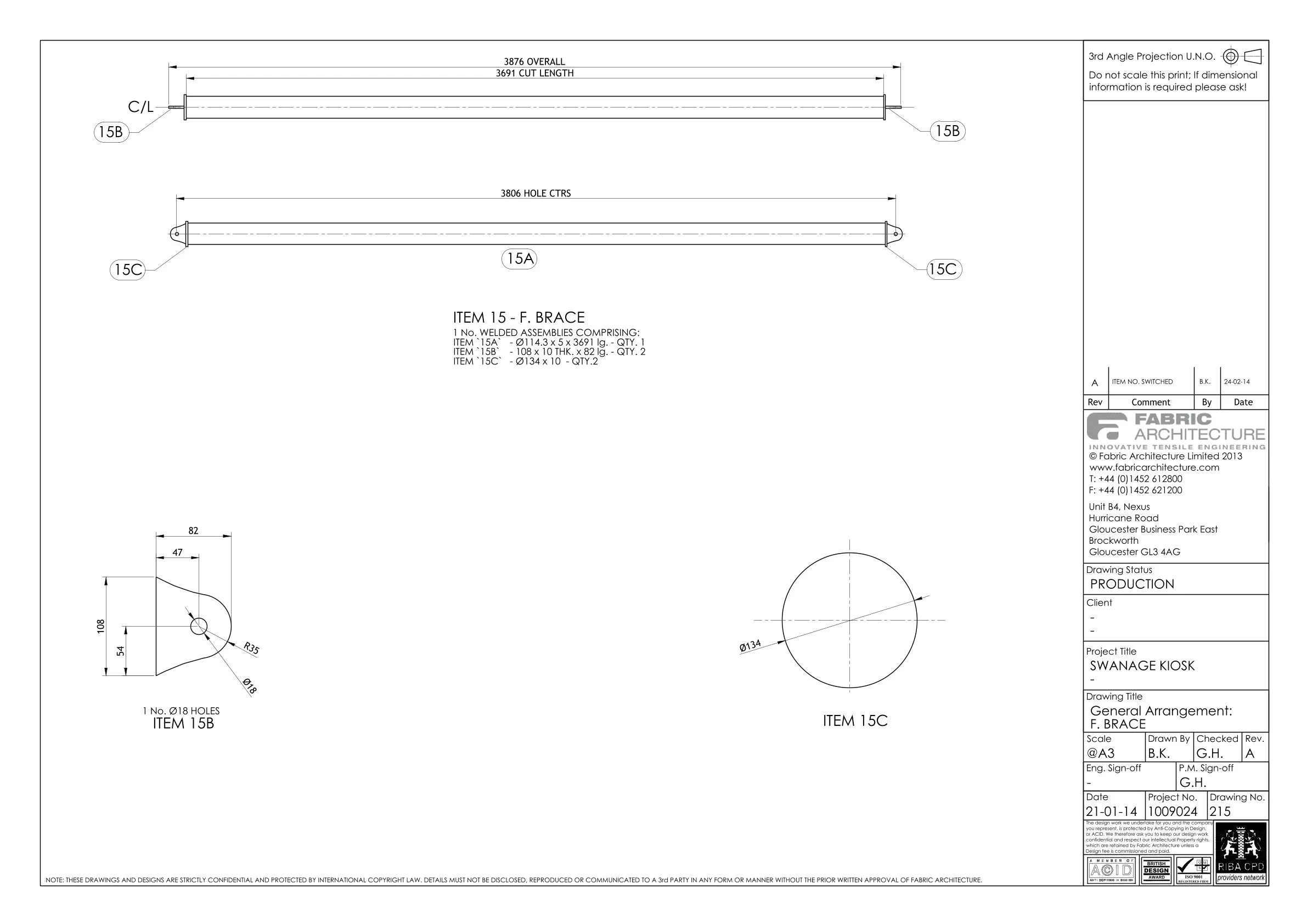

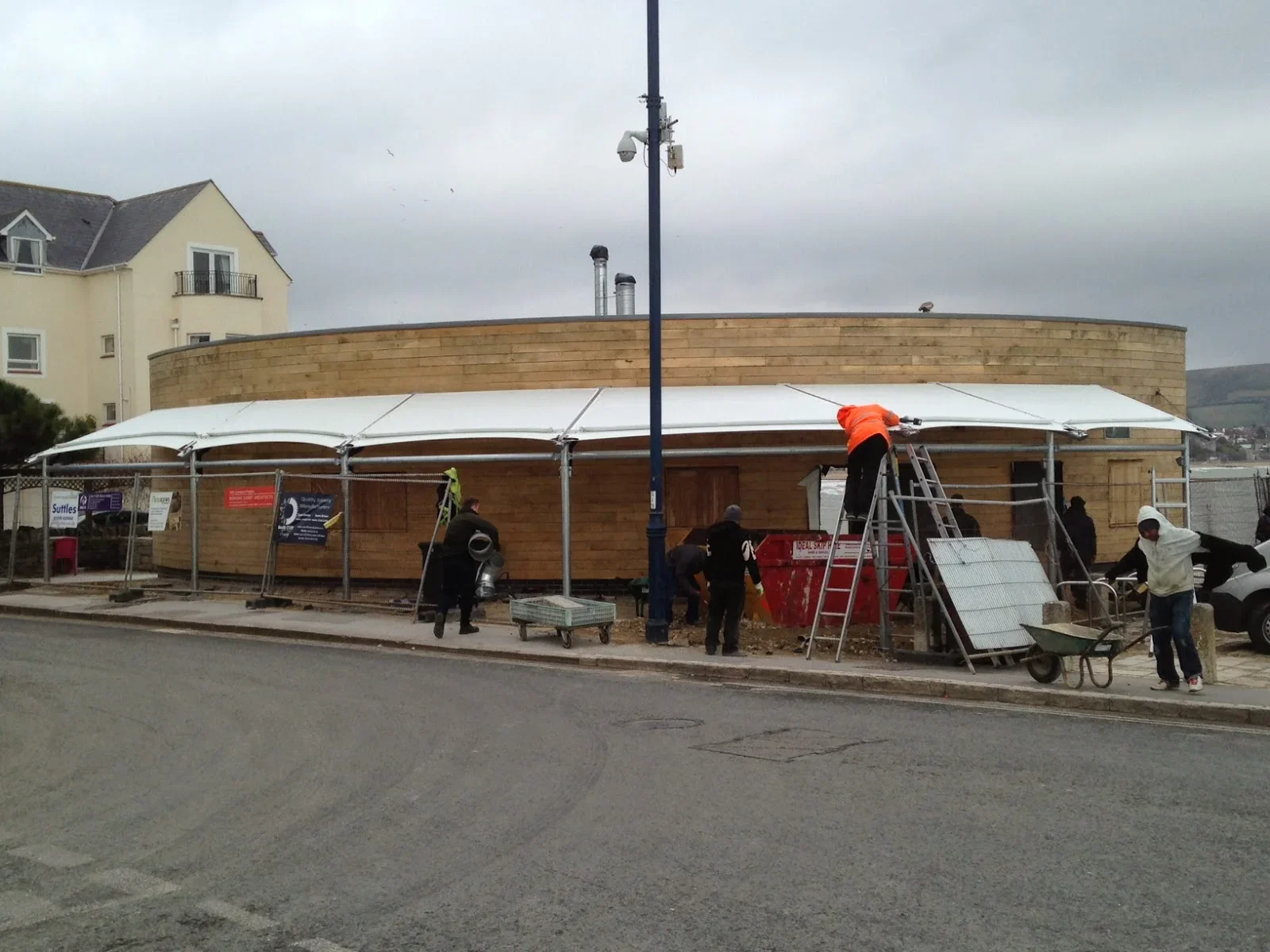

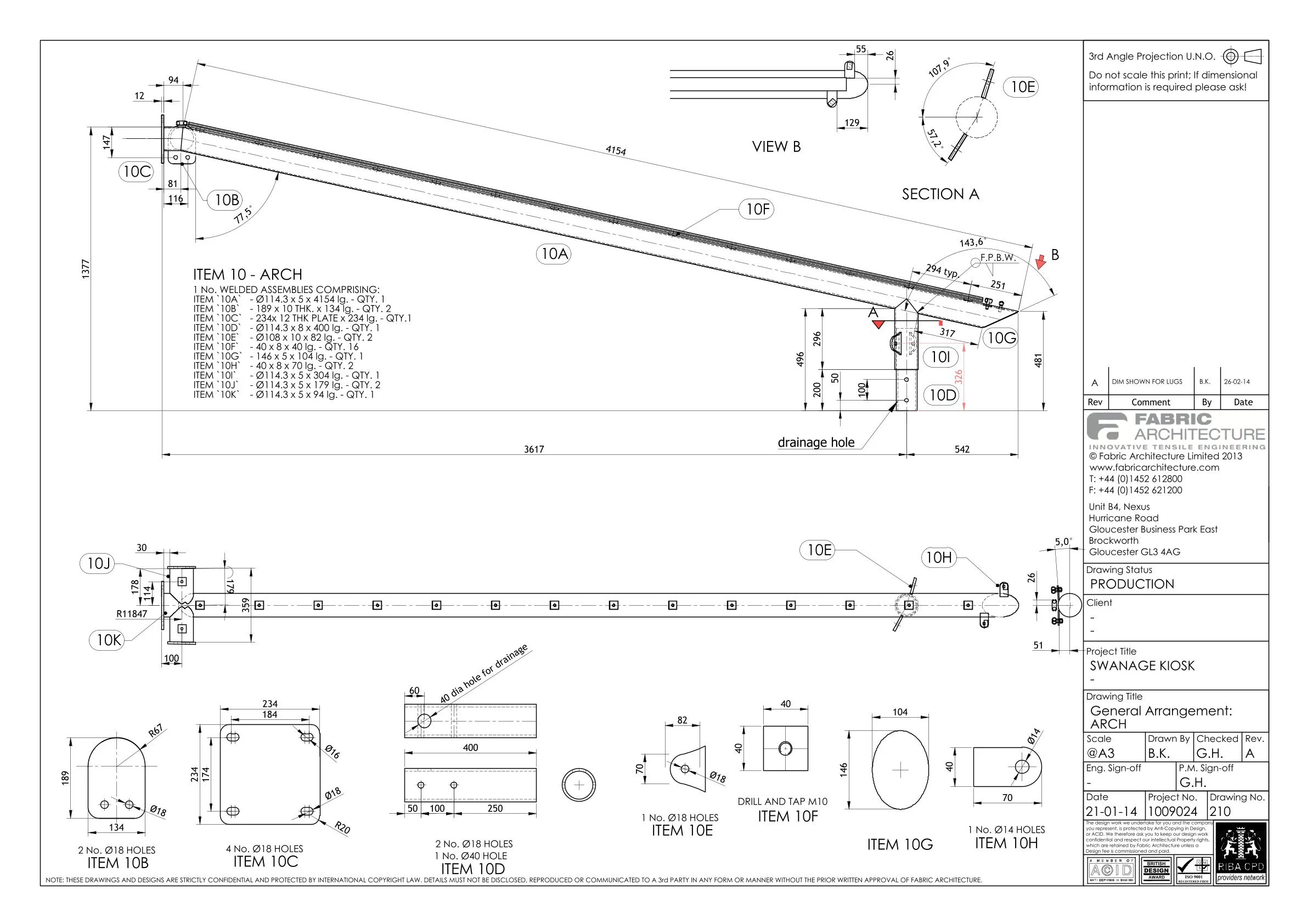

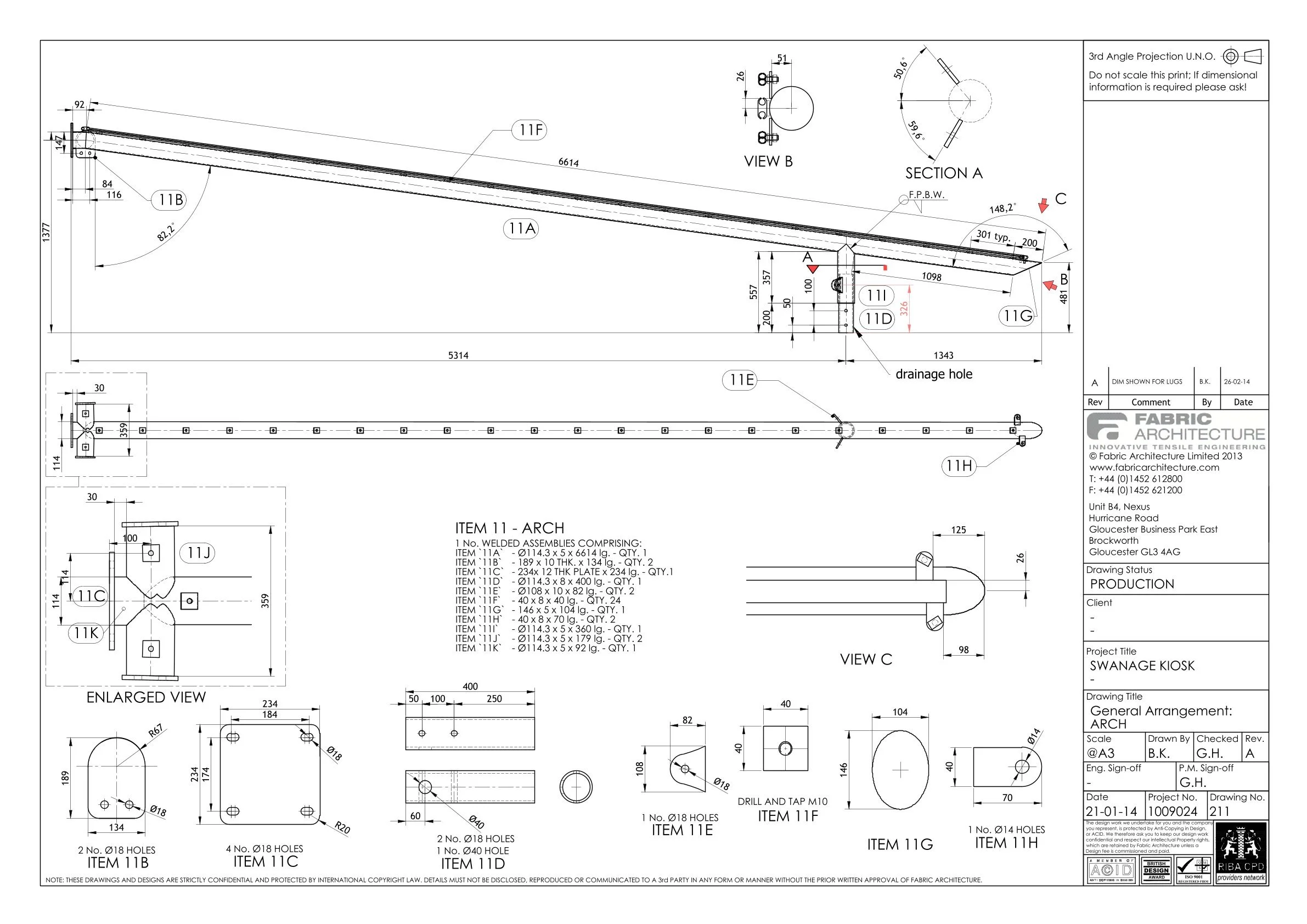

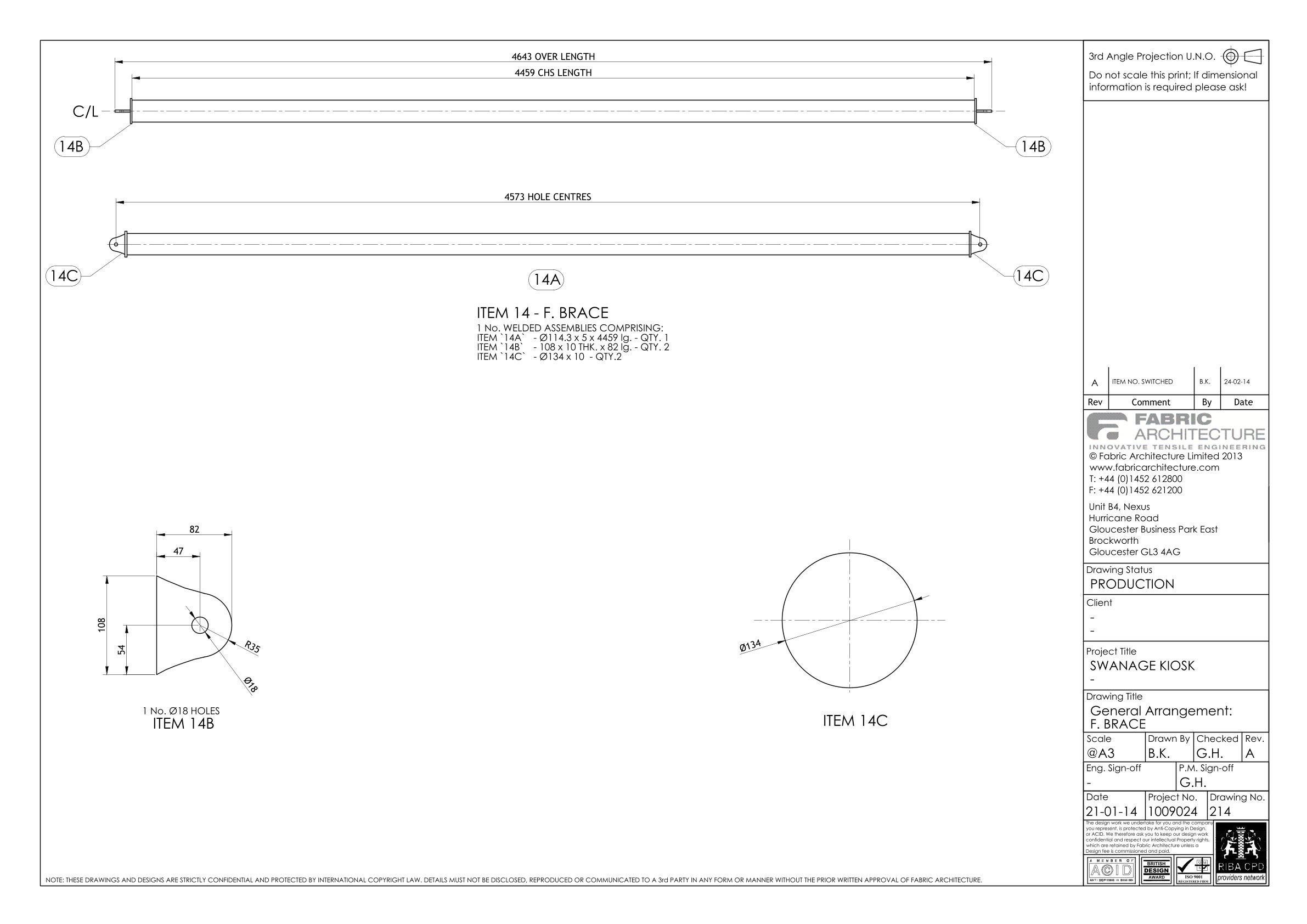

Swanage Kiosk Tensile Structure

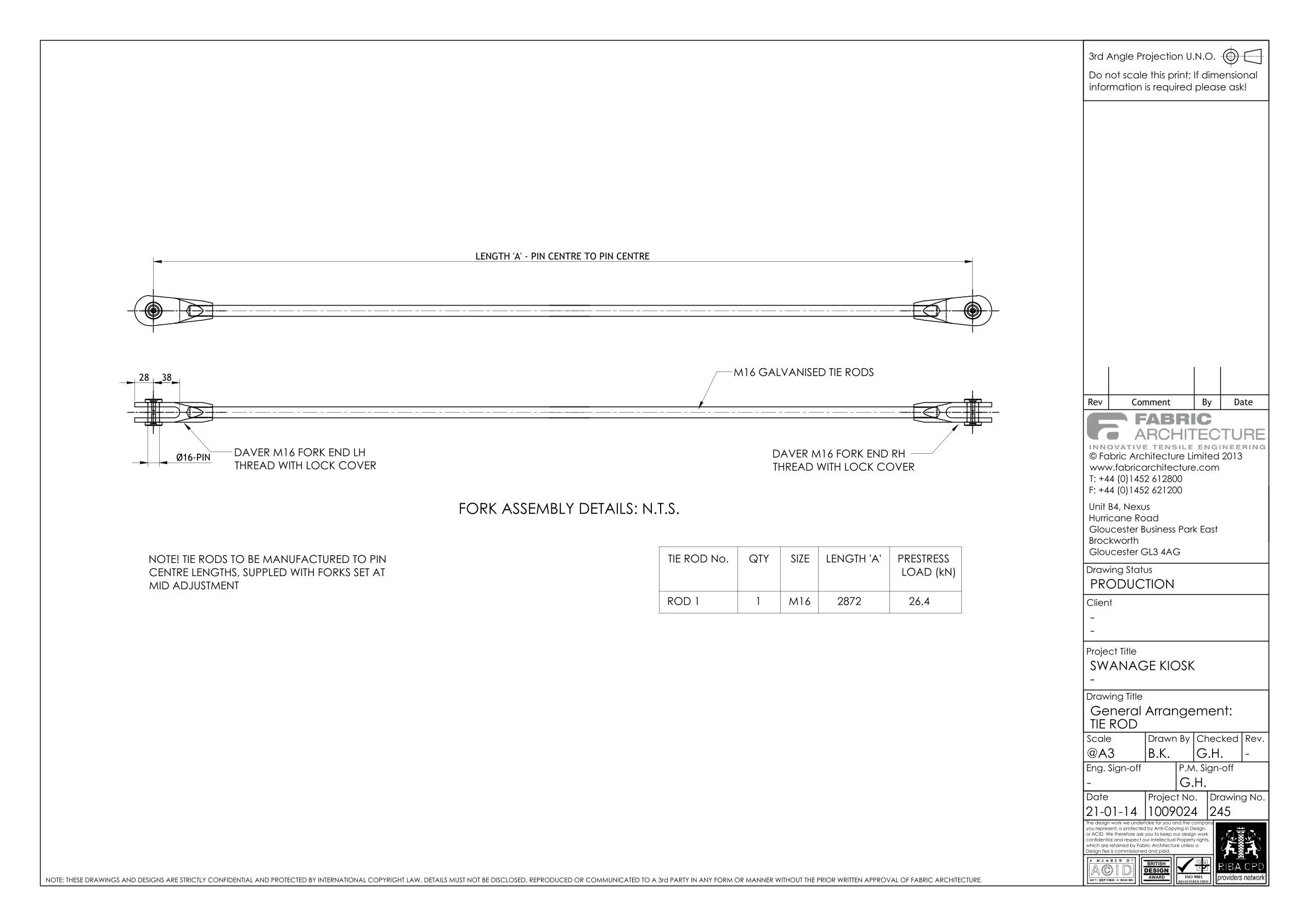

1009024-TIE ROD-().jpg

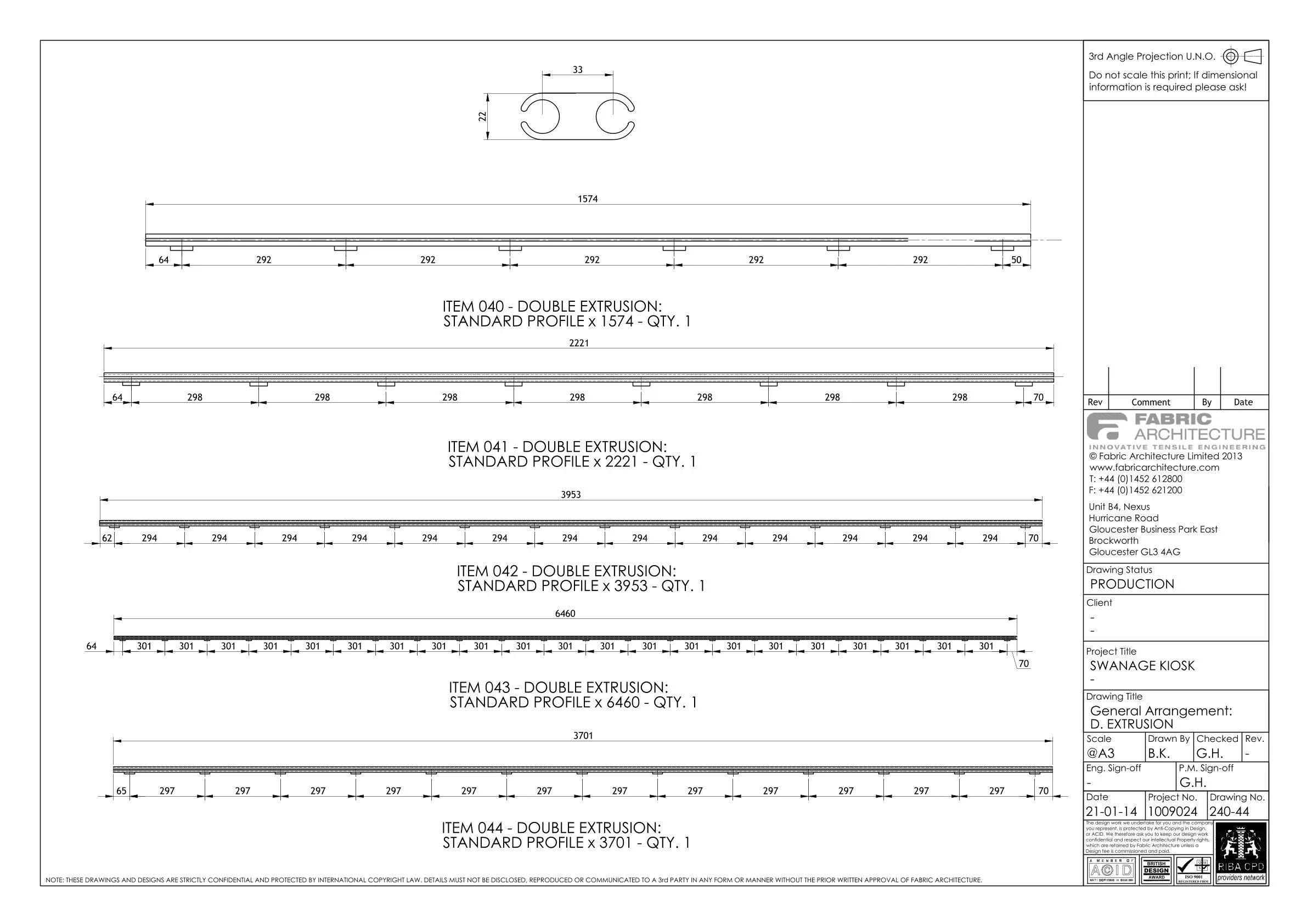

1009024-DOUBLE EXTRUSIONS-().jpg

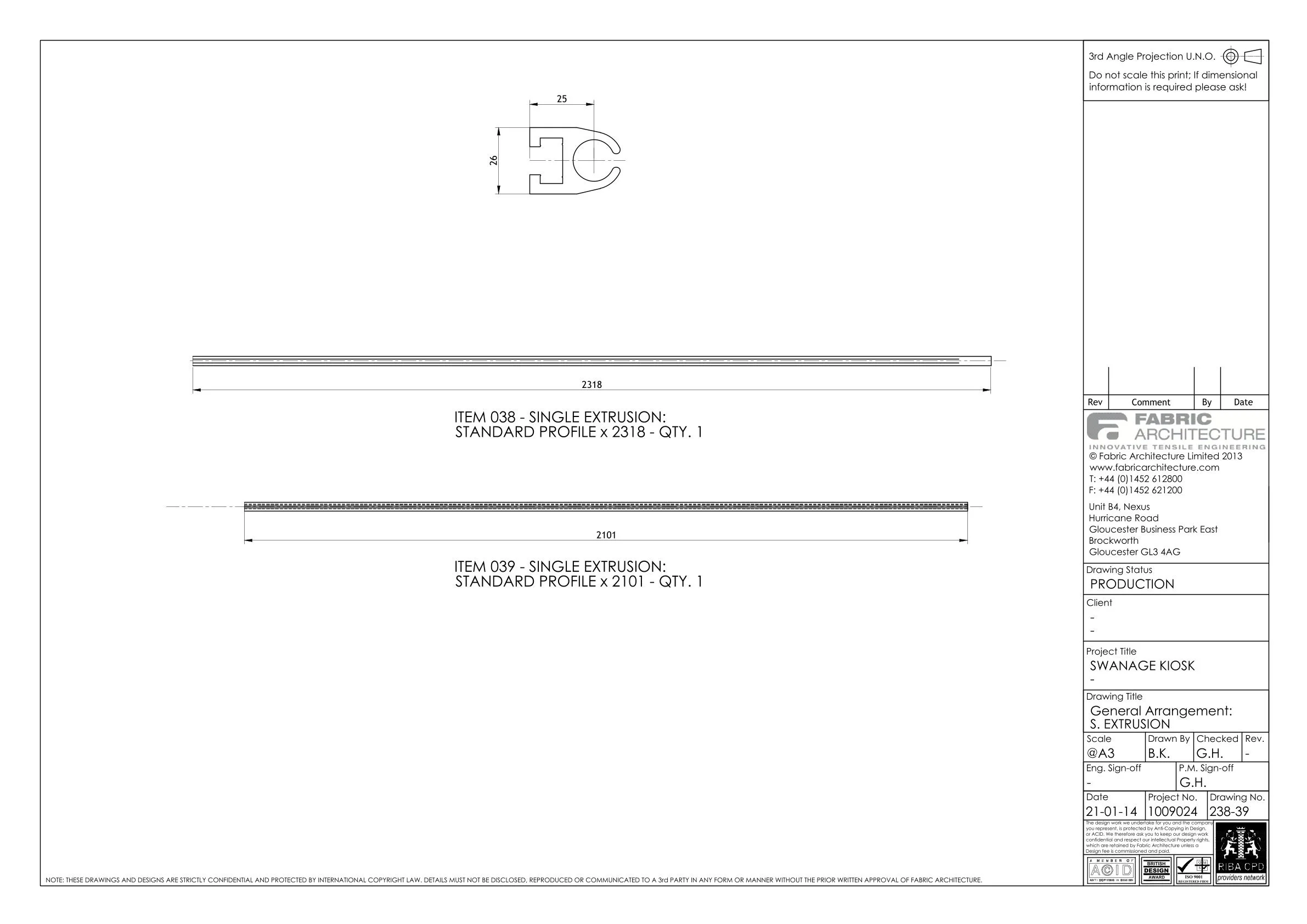

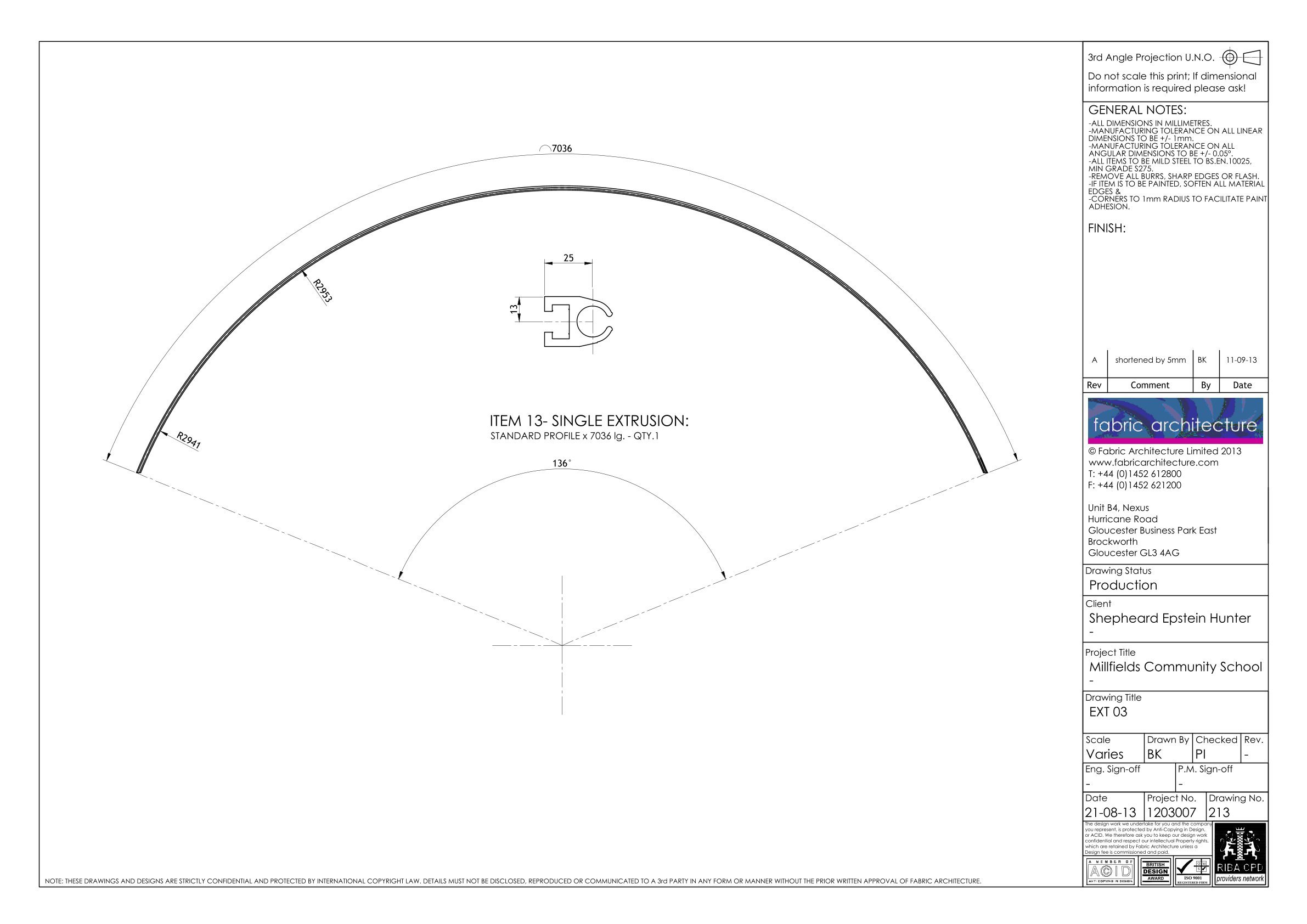

1009024-SINGLE EXTRUSION-().jpg

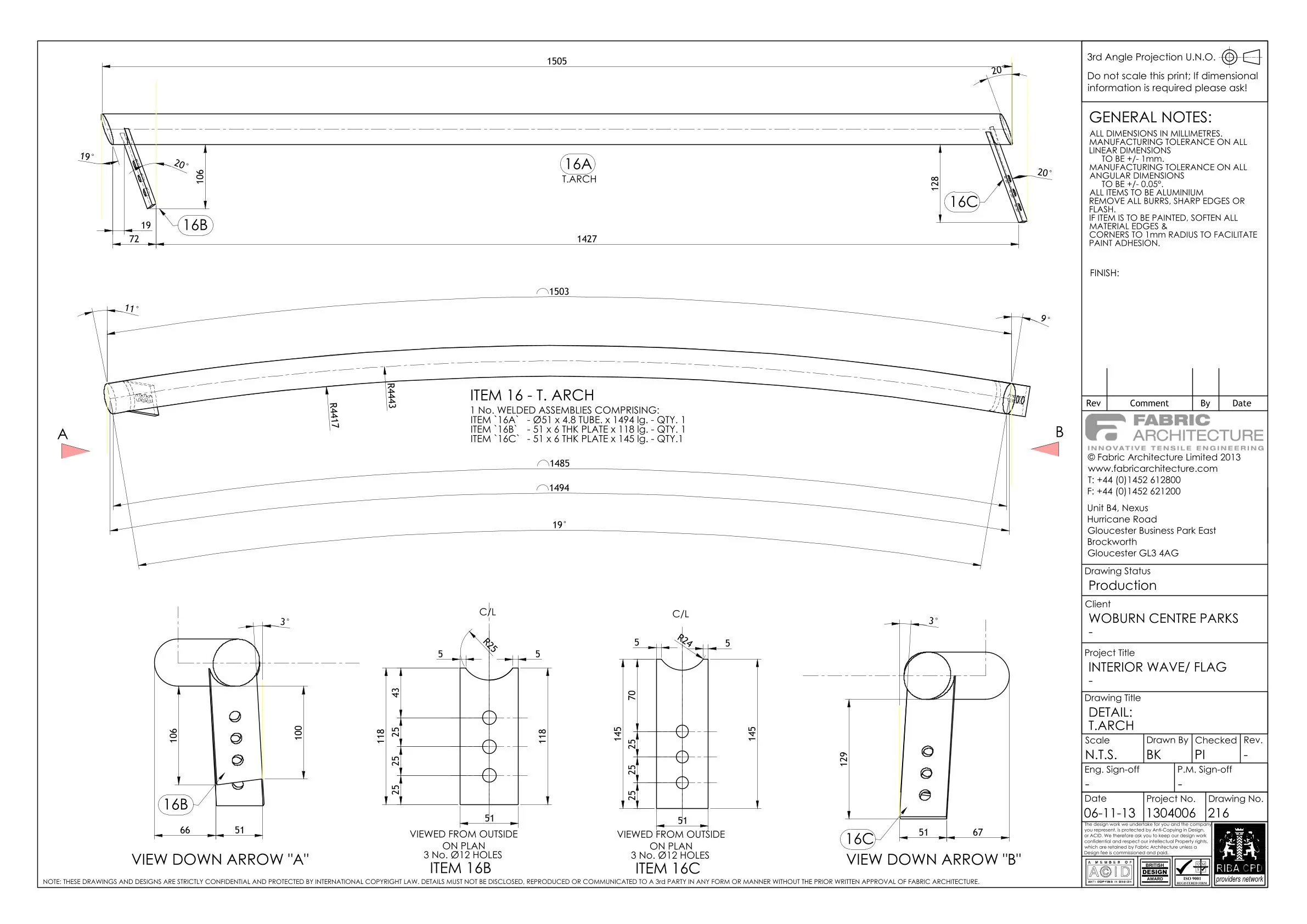

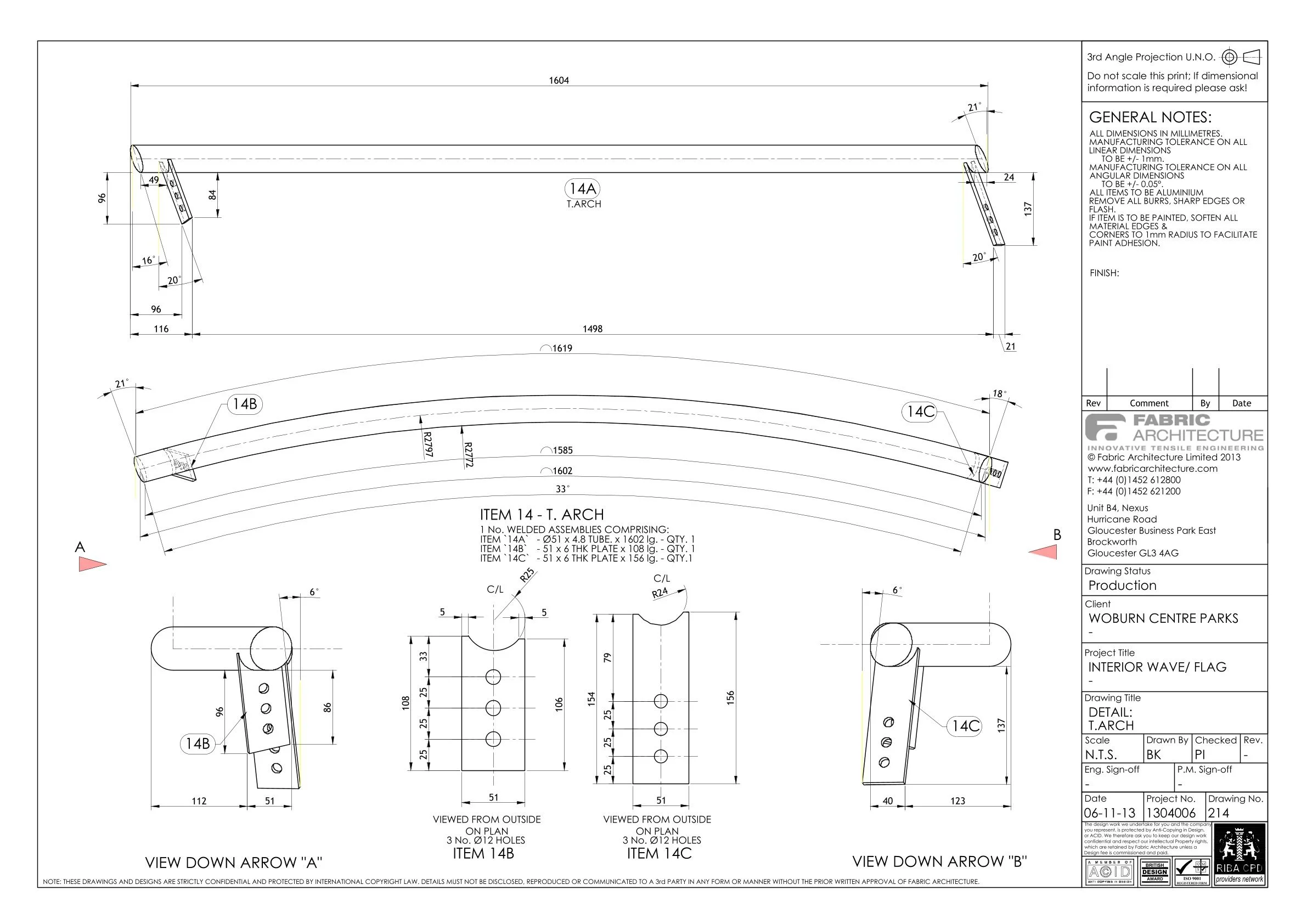

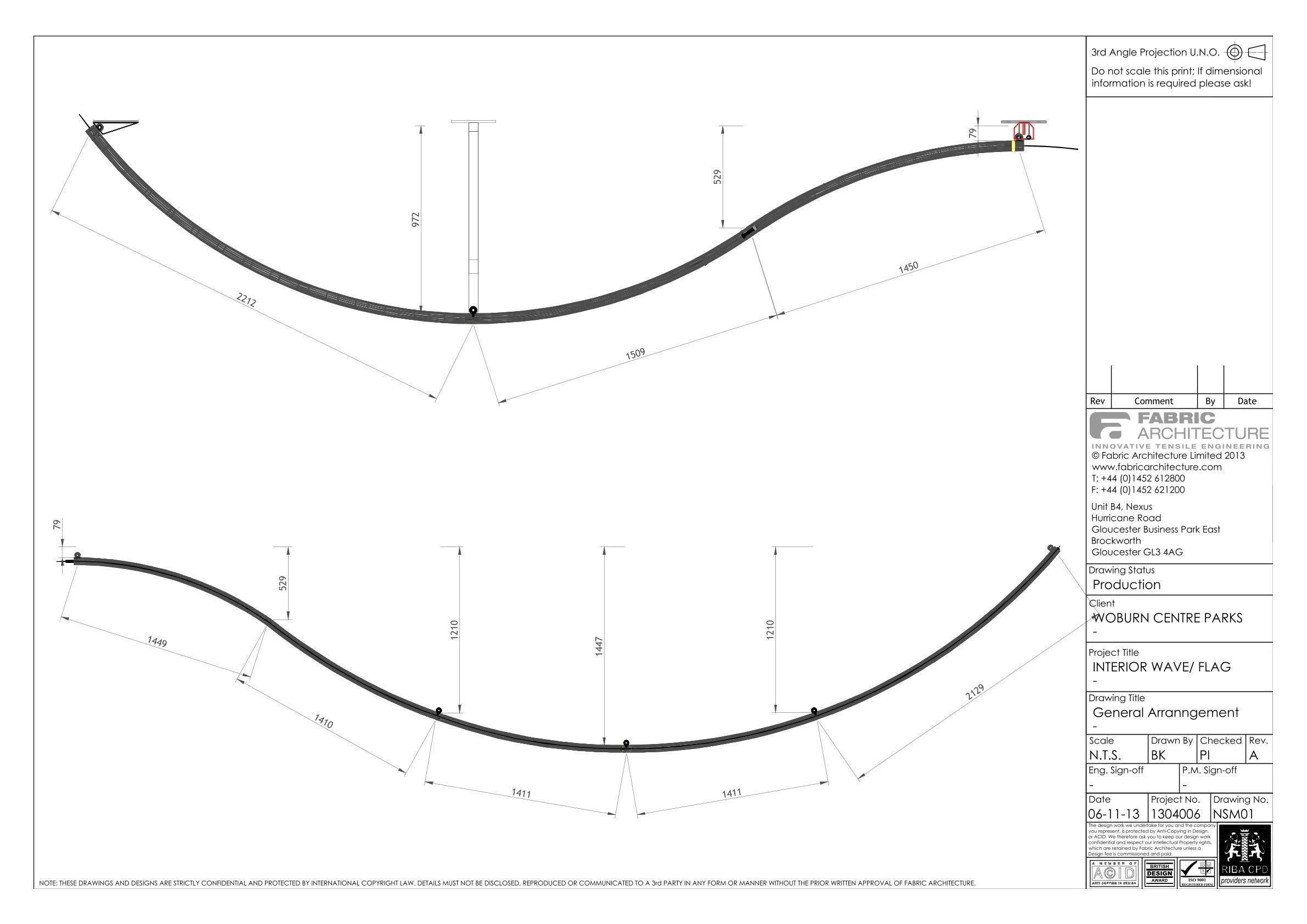

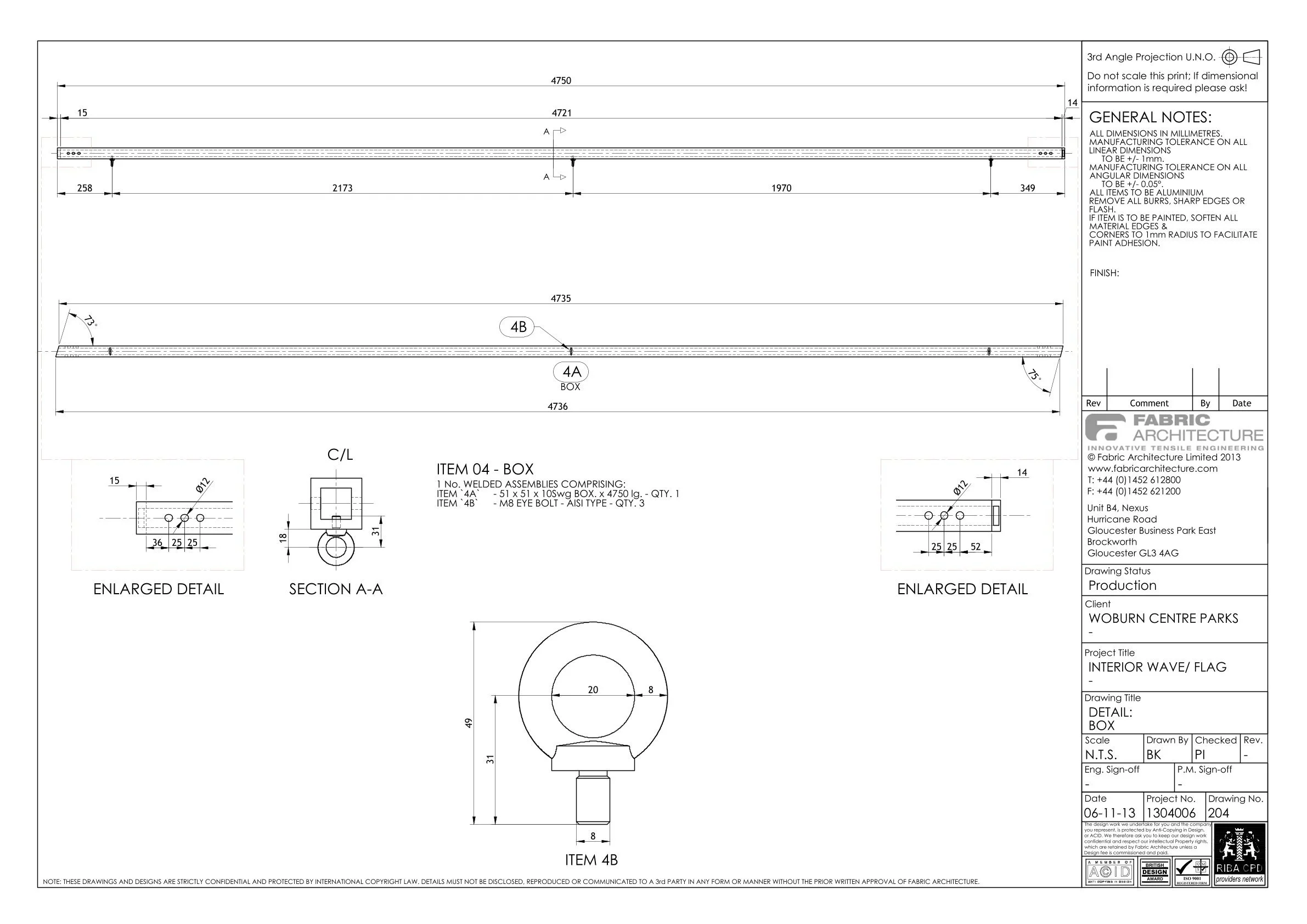

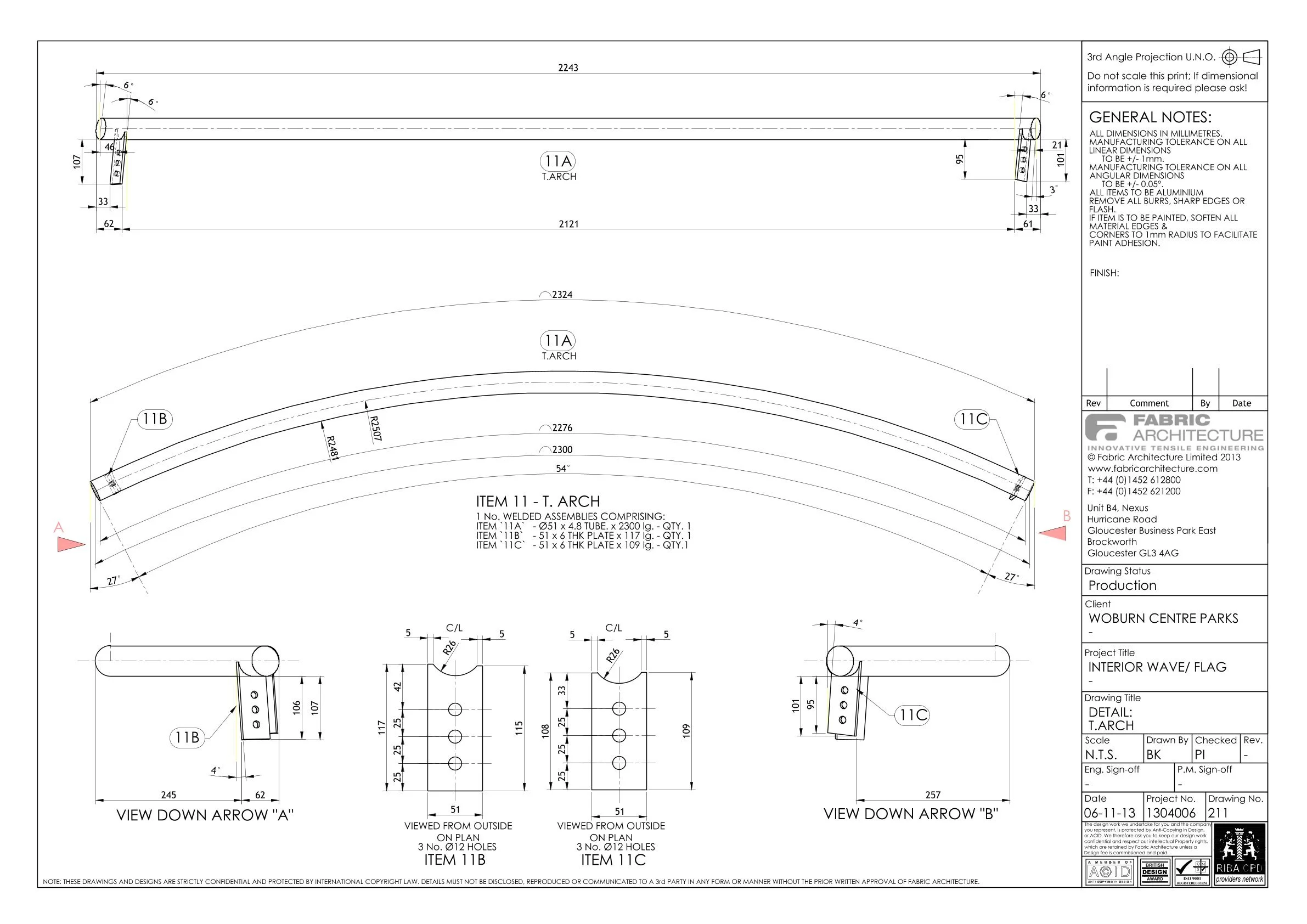

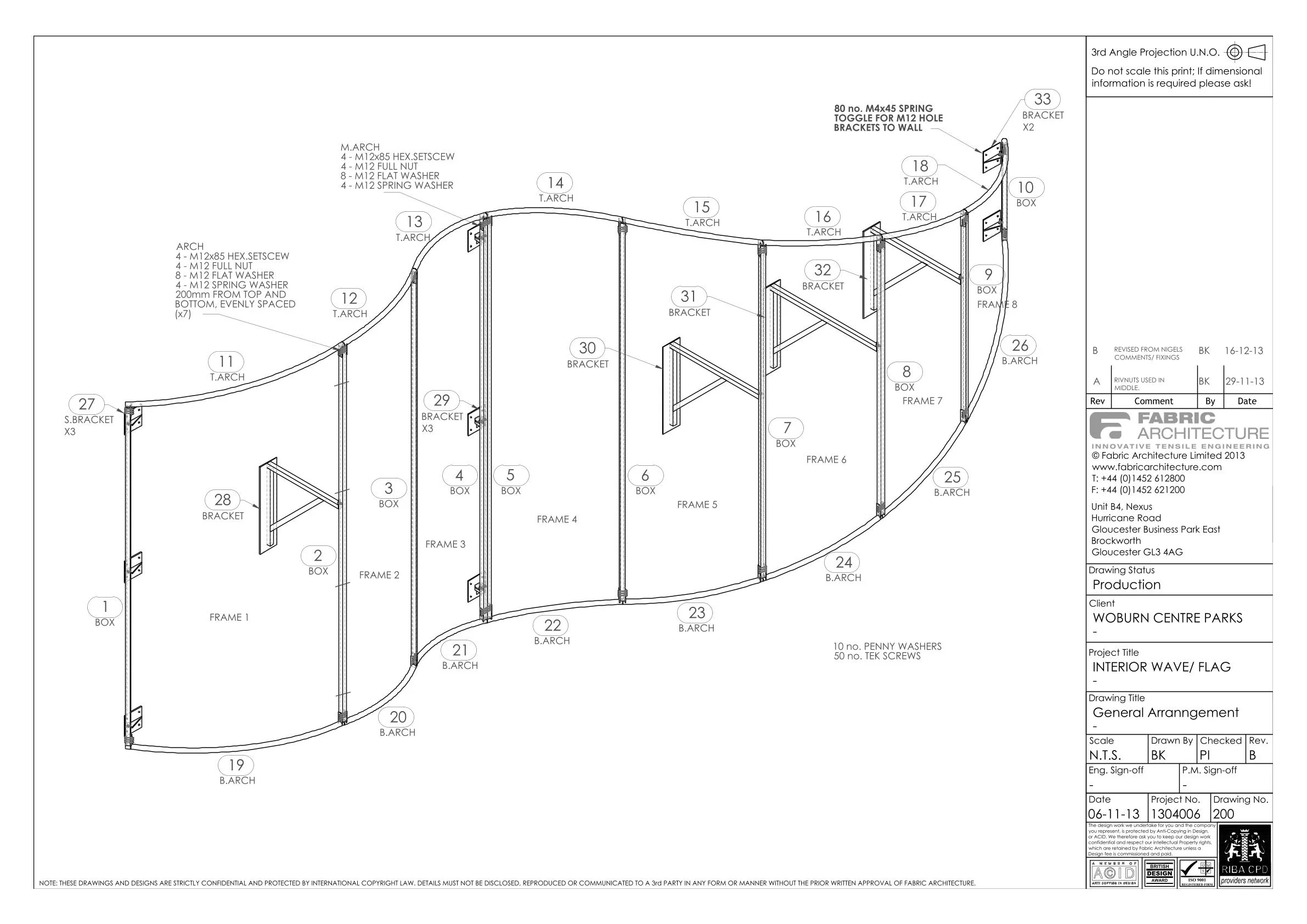

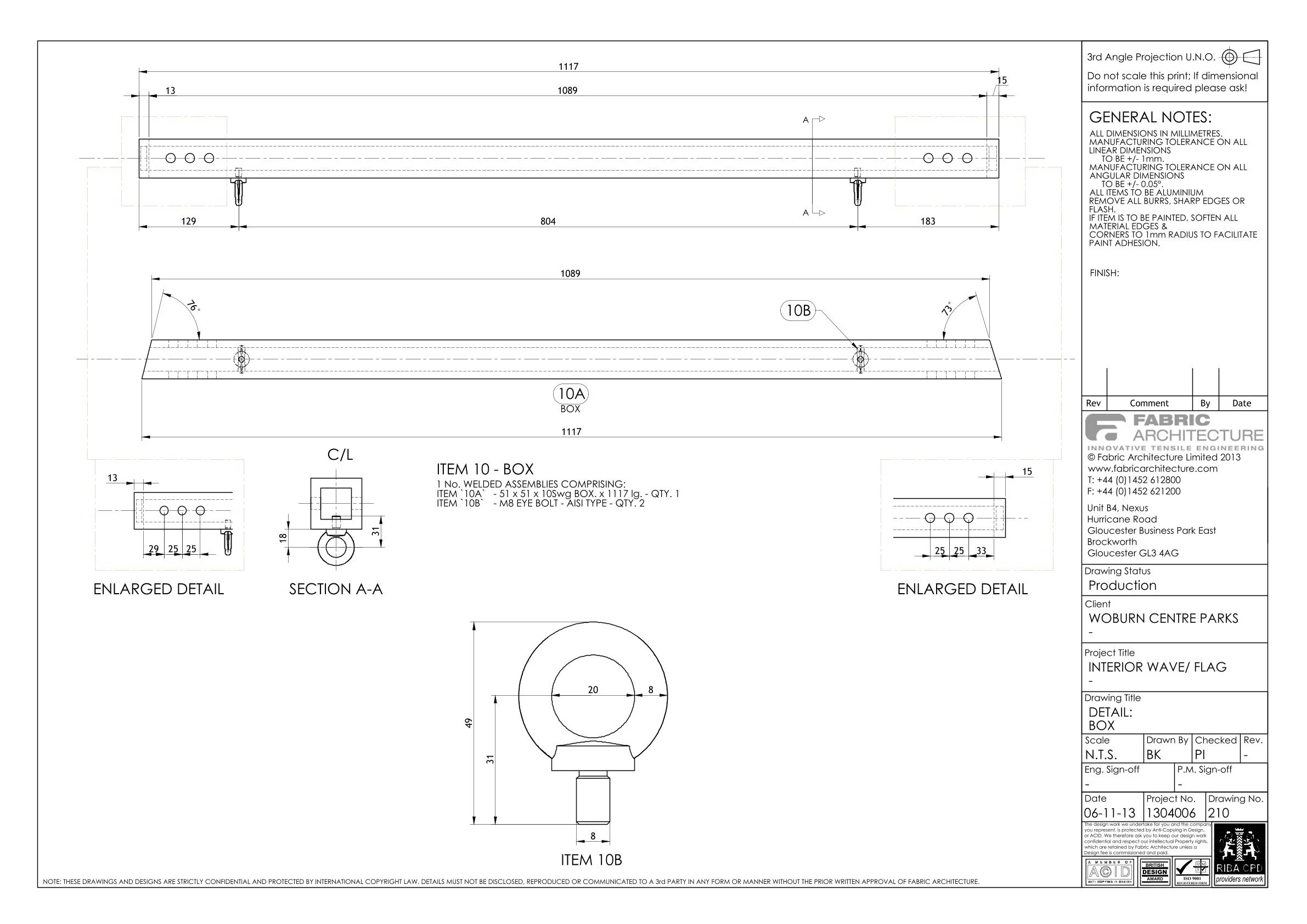

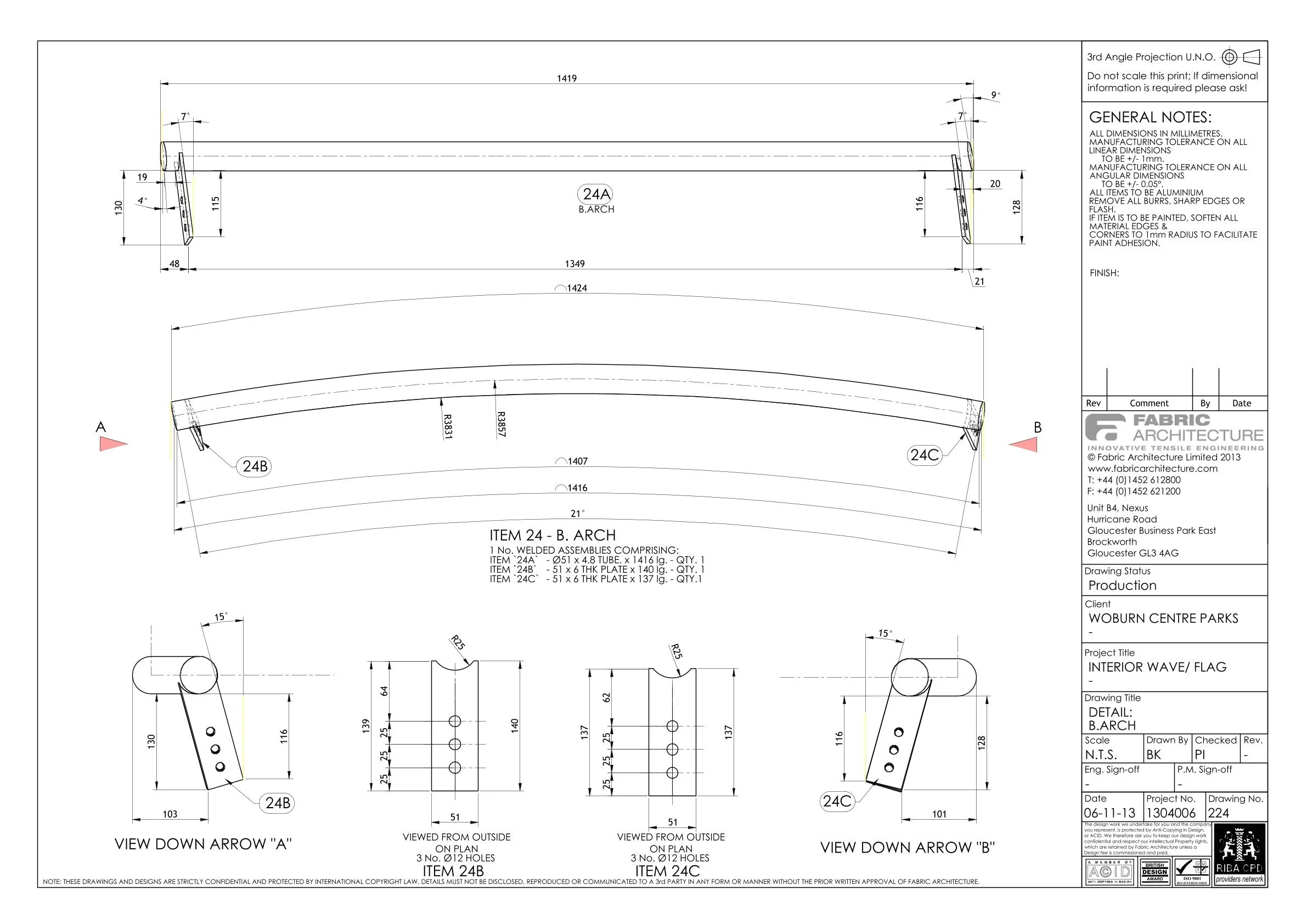

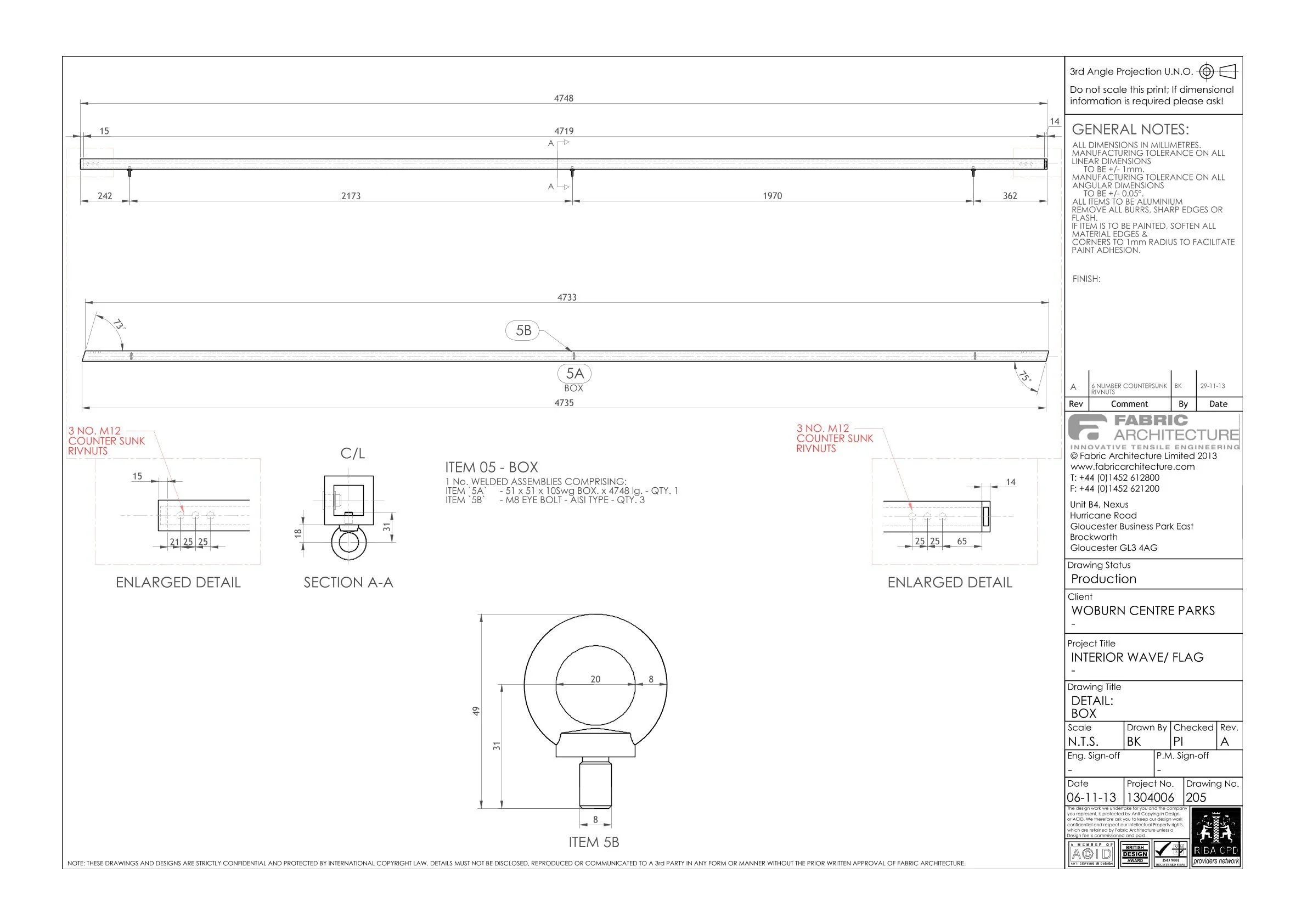

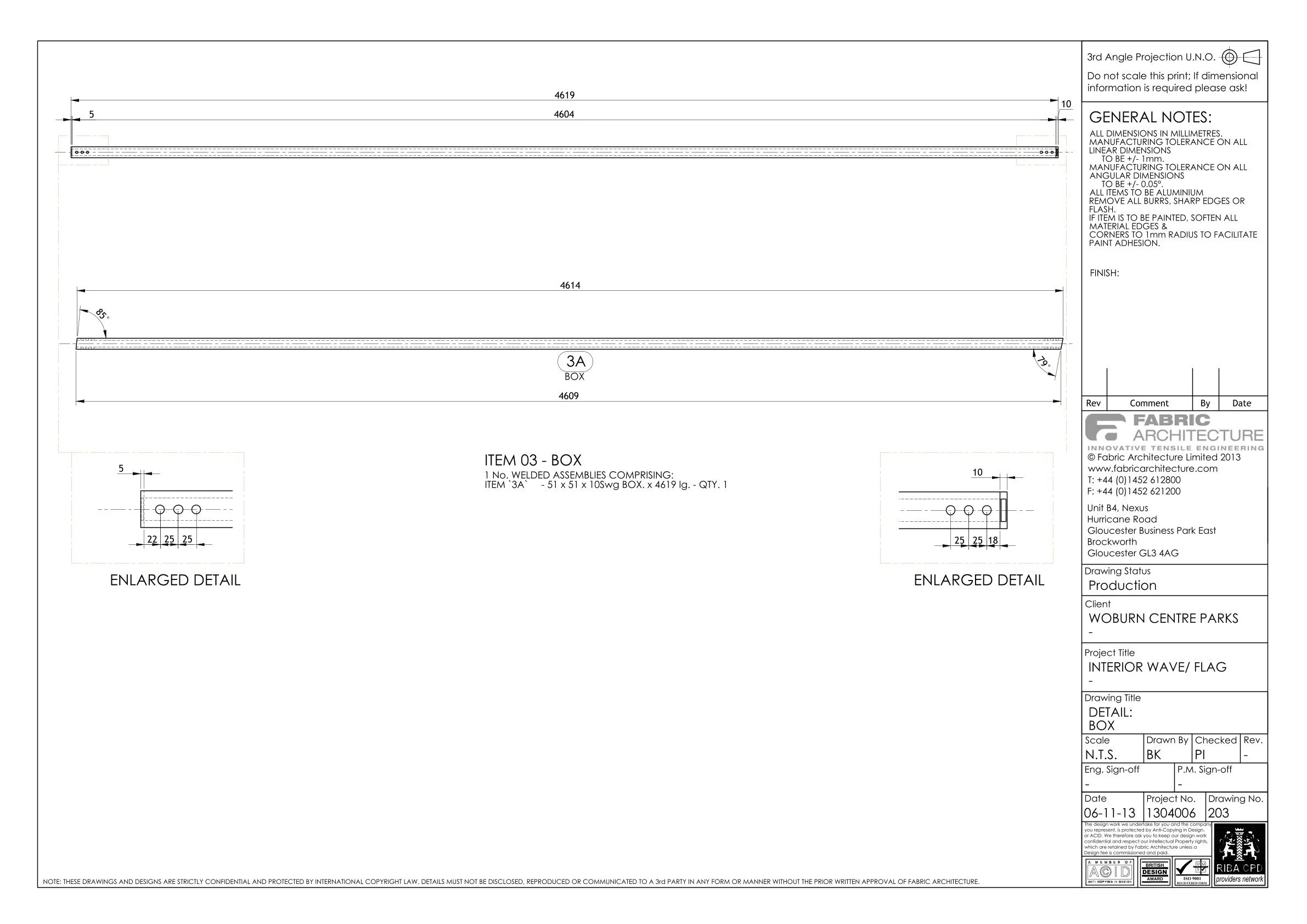

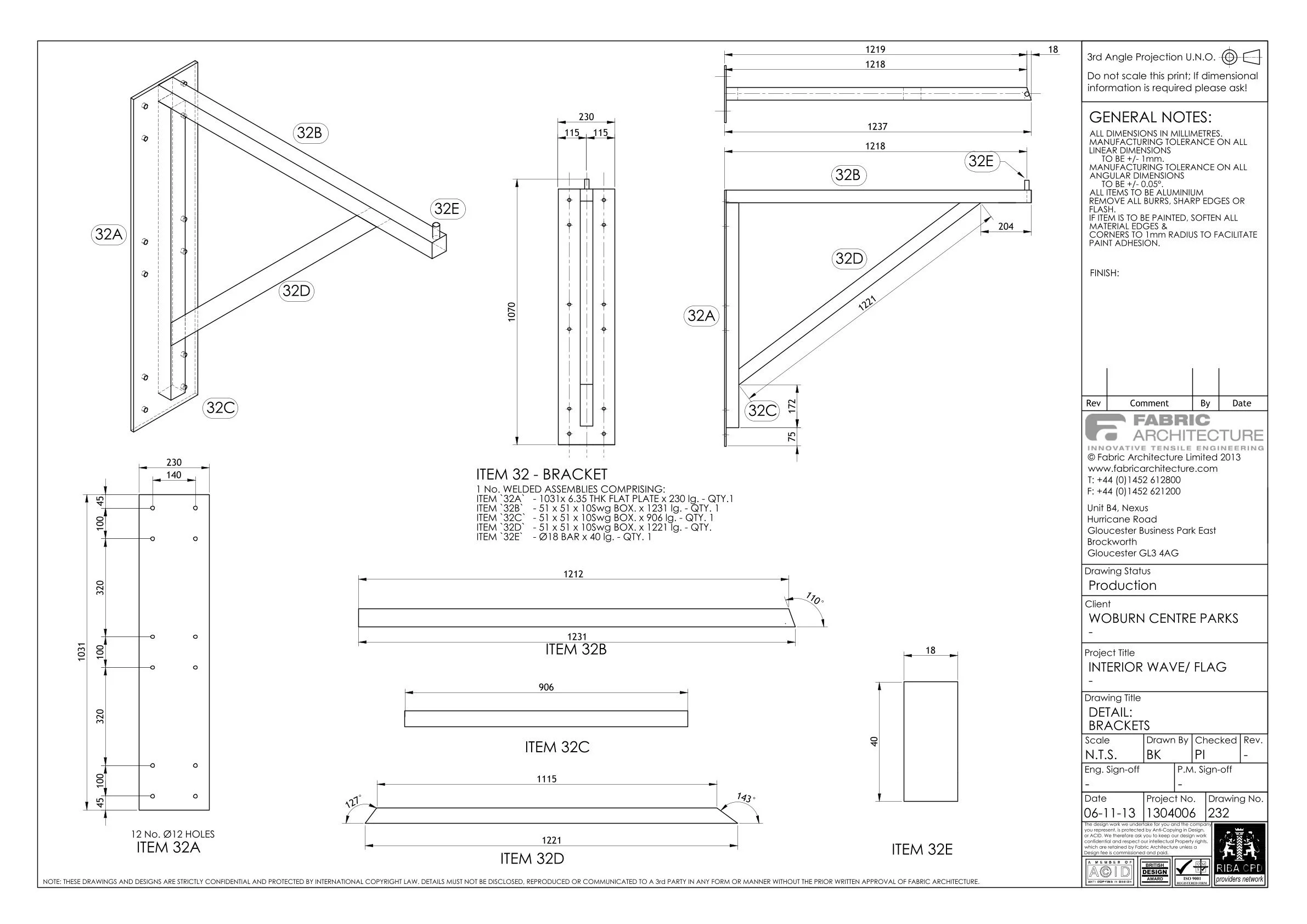

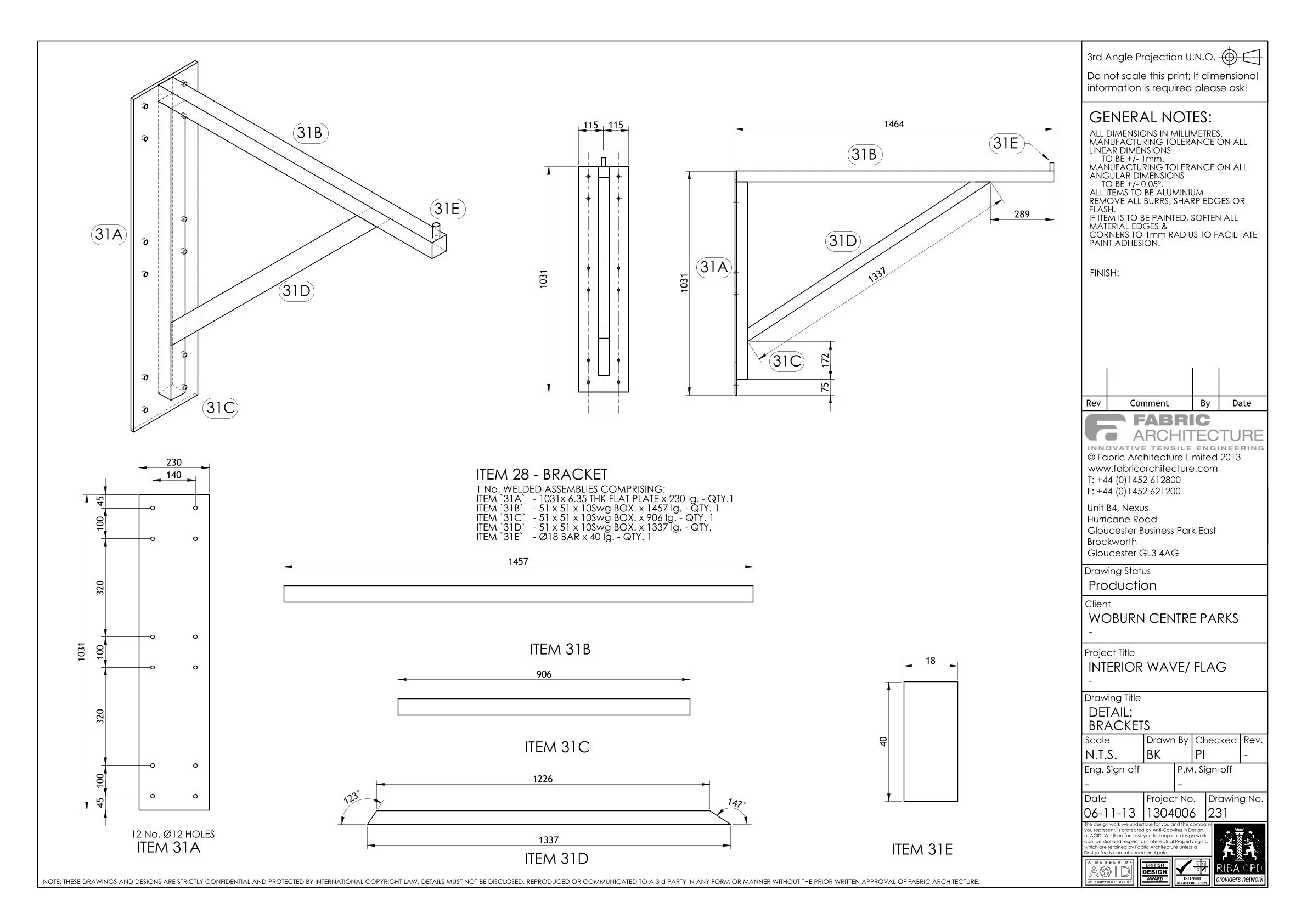

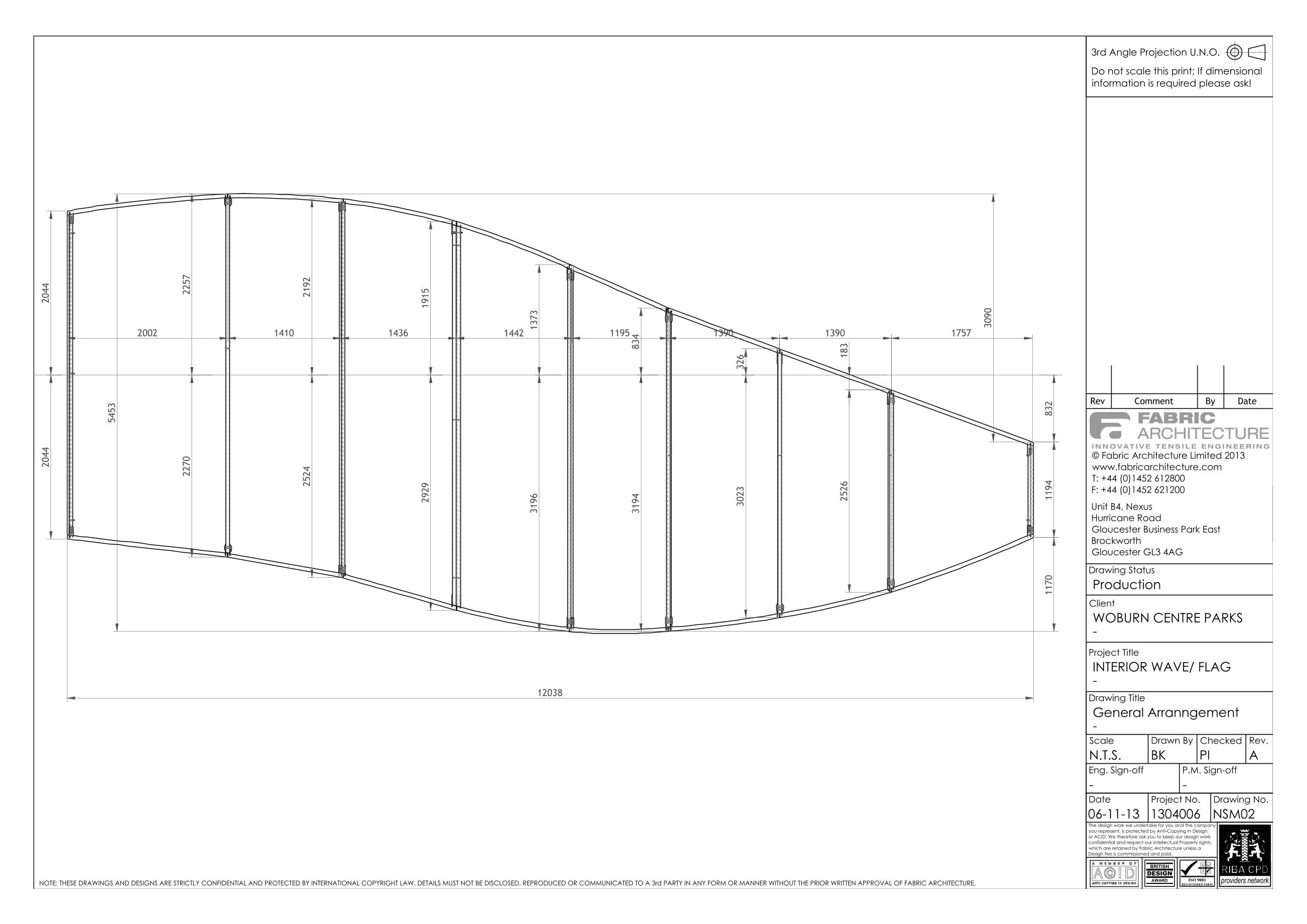

Center Parks Entrance Feature Wall Structure
